稼動状況画面のCI一覧で選択したVMホストの稼動状況は、画面下部の[稼動状況]にグラフとして表示されます。グラフ上に一度に表示可能なVMホストの件数は、最大5件です。選択したVMホストが5件を超えた場合は、先頭の5件が表示されます。
[稼動状況]のタブをクリックすることによって、稼動状況の表示内容を切り替えます。
以下の表に、[稼動状況]のタブの内容を示します。
タブ名 | 表示内容(注1) | グラフの種別 | 表示期間 | 表示期間の切替え(注2) |
|---|---|---|---|---|
累計 | 各状況の累計 | 縦棒グラフ | 現在時刻から30日分 | 不可 |
CPU | CPU使用率 | 横折れ線グラフ | 現在時刻から1時間分/1日分/1月分/1年分 | 可 |
ディスク | ディスク読み書き量 | 横折れ線グラフ | 現在時刻から1時間分/1日分/1月分/1年分 | 可 |
ディスク読み書き回数 | 横折れ線グラフ | 現在時刻から1時間分/1日分/1月分/1年分 | 可 | |
メモリ | メモリ使用量 | 横折れ線グラフ | 現在時刻から1時間分/1日分/1月分/1年分 | 可 |
ネットワーク | ネットワーク使用量(注3) | 横折れ線グラフ | 現在時刻から1時間分/1日分/1月分/1年分 | 可 |
すべて | 上記の全状況俯瞰 | 横折れ線グラフ | 現在時刻から1時間分/1日分/1月分/1年分 | 可 |
注1) それぞれの情報がVMホストごとに色分けされて表示されます。
注2) 表示期間は、横折れ線グラフのデータプロット領域をクリックすると短い期間に、データプロット領域以外をクリックすると長い期間に切り替わります。
注3) VMホストの仮想化ソフトウェアがRHEL5-Xen、RHEL-KVM、およびSolarisコンテナの場合は表示されません。
注意
稼動状況の各データは、以下の一定期間の収集が終わるまで表示に反映されません。
以下の一定期間後に確認してください。
タブ名 | 表示期間(注) | 表示までに必要な収集時間 |
|---|---|---|
累計 | 30日分 | 1日分(0時0分から23時59分まで) |
CPU | 1時間分 | 10分分(0分から9分まで) |
1日分 | 1時間分(0分から59分まで) | |
1か月分/1年分 | 1日分(0時0分から23時59分まで) |
注) 稼動状況のグラフは、累計を除き、表示期間を1時間、1日、1か月または1年で切り替えることができます。
稼動状況のデータは、監視対象VMホストが電源オフの場合は表示されません。
監視対象VMホストでCPU使用率100%の状態が続くと、データ収集が正しく行われないため、以下のように表示される場合があります。
例)
CPU使用率が100%を超えて表示される。
データ収集ができず、グラフが表示されない。
VMホストの仮想化ソフトウェアがHyper-Vの場合、ネットワーク使用量は仮想ネットワークに登録した物理NICのネットワーク使用量を集計した値になります。このため、さらに個別にチーミング構成の物理NICを仮想ネットワークに登録した環境では、個々の物理NICも集計対象となり、ネットワーク使用量が2重に加算されます。
メモリ使用量は、ホスト視点で確認するために、"VMkernelやサービスコンソールでの使用量も含めた、ホスト全体のメモリ使用量"を表示しています。稼動状況でのメモリ使用量は、現在のホスト全体のメモリ使用状況を確認するために使用します。
以下に、[累計]タブと[すべて]タブの表示例を示します。
[累計]タブ

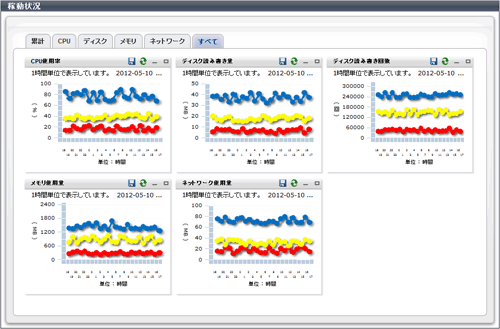

[すべて]タブ
各タブでは、タイトルバーに表示される以下のアイコンを利用することができます。
アイコン | ツールチップ | 説明 |
|---|---|---|
| 更新 | 表示内容を更新します。 |
| CSVファイルのダウンロード | グラフ上のデータをCSV形式でダウンロードします。 |
| 最小化 | 指定したウィンドウサイズを最小化します。 |
| 最大化 | 指定したウィンドウサイズを最大化します。 |
| 元に戻す | 最大化したウィンドウサイズを元に戻します。 |
以下の表に、各グラフでダウロードした場合のCSVファイルの項目について示します。
なお、CSVファイルの文字コードは、Shift-JISです。
グラフの種類 | 列名 | 説明 | 単位 | 補足 |
|---|---|---|---|---|
CPU使用率 | date_time | 収集開始時刻 | yyyy-mm-dd HH:mm:ss | |
Nickname | VMホストのNickname | |||
value | CPU使用率 | % | ||
ディスク読み書き量 | date_time | 収集開始時刻 | yyyy-mm-dd HH:mm:ss | |
Nickname | VMホストのNickname | |||
value | ディスク読み書き量 | Mbytes | ||
ディスク読み書き回数 | date_time | 収集開始時刻 | yyyy-mm-dd HH:mm:ss | |
Nickname | VMホストのNickname | |||
value | ディスク読み書き回数 | |||
メモリ使用量 | date_time | 収集開始時刻 | yyyy-mm-dd HH:mm:ss | |
Nickname | VMホストのNickname | |||
value | メモリ使用量 | Mbytes | ||
ネットワーク使用量 | date_time | 収集開始時刻 | yyyy-mm-dd HH:mm:ss | |
Nickname | VMホストのNickname | |||
value | 送受信量 | Mbytes |
