伝票形式フォーマットのヘッダレコードとなる、フラットID/名称“HED ファイルヘッダレコード”の一般フォーマットを登録する手順を説明します。
手順1)
[FEDIT/FL-TABLE メインメニュー]画面で以下の操作を行うと、[一般フォーマット登録]画面が表示されます。
[各種設定]メニューより[フォーマット登録]の[一般フォーマット]をクリック
ツールバーの[一般フォーマット登録]アイコンをクリック
ツリーにて[一般フォーマット]を選択して右クリックし、[新規作成]をクリック

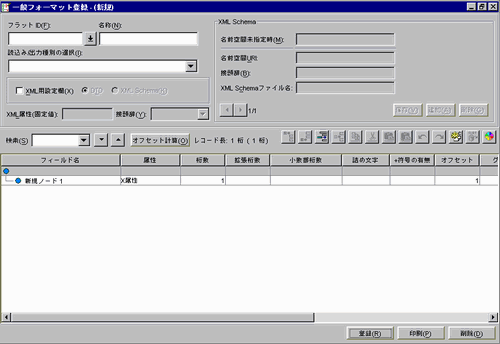

図3.6 一般フォーマット登録画面
手順2)
フラットID/名称に“HED ファイルヘッダレコード”を入力します。入力後、[子ノードの挿入]ボタンをクリックするか、または先頭行を選択して右クリックし、[子要素の追加]をクリックして、入力可能な新規ノードの行を追加します。
手順3)
レイアウト情報の入力をします。フィールド名・属性・桁数・小数部桁数・詰め文字・＋符号の有無を、下記のとおりに入力します。
| フィールド名 | 属性 | 桁数 | 小数部桁数 | 詰め文字 | ＋符号の有無 |
|---|---|---|---|---|---|---|
1 | 区分 | X属性 | 1桁 | ― | ― | ― |
2 | 所属コード | N属性(符号無) | 6桁 | ０ | 空白詰め | ― |
3 | 所属名称 | K属性 | 14桁 | ― | ― | ― |

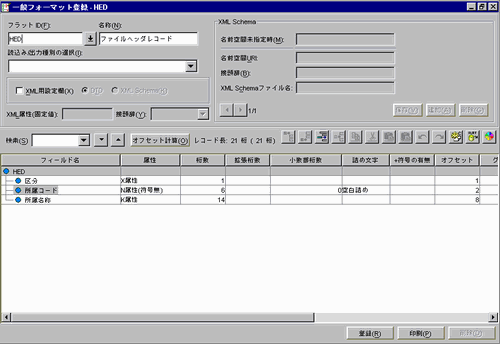

図3.7 入力後の一般フォーマット登録画面
手順4)
[登録]ボタンをクリックすると、確認メッセージが表示されます。[はい]ボタンをクリックし、データの登録を行います。
図3.8 確認メッセージ
[はい]ボタンをクリックすると、以下の進捗状況ダイアログが表示されます。
図3.9 進捗状況ダイアログ
登録が完了すると、インフォメーションメッセージが表示されます。[OK]ボタンをクリックしてください。
図3.10 インフォメーションメッセージ
