E.1.1 システム構成

ここでは、サーバ仮想化ソフトウェアとしてVMwareを利用する場合のシステム構成について説明します。


システム構成例

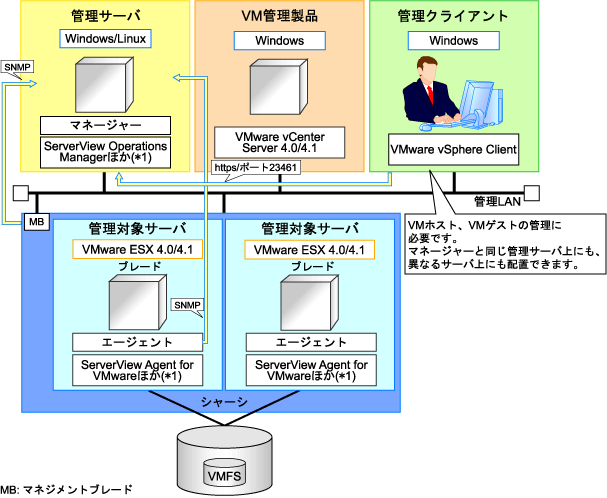

VMware ESXを利用する場合のシステム構成例は以下のとおりです。

図E.1 VMware ESXを利用する場合のシステム構成例

*1: 必須ソフトウェアについては、「2.4.2.2 必須ソフトウェア」を参照してください。

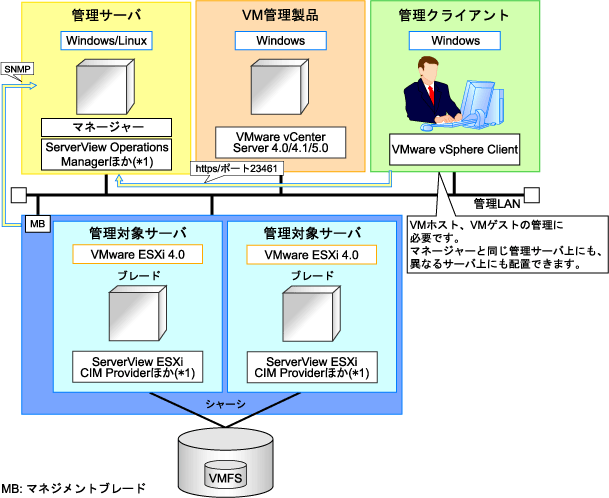

VMware ESXiを利用する場合のシステム構成例は以下のとおりです。

図E.2 VMware ESXiを利用する場合のシステム構成例

*1: 必須ソフトウェアについては、「2.4.2.2 必須ソフトウェア」を参照してください。

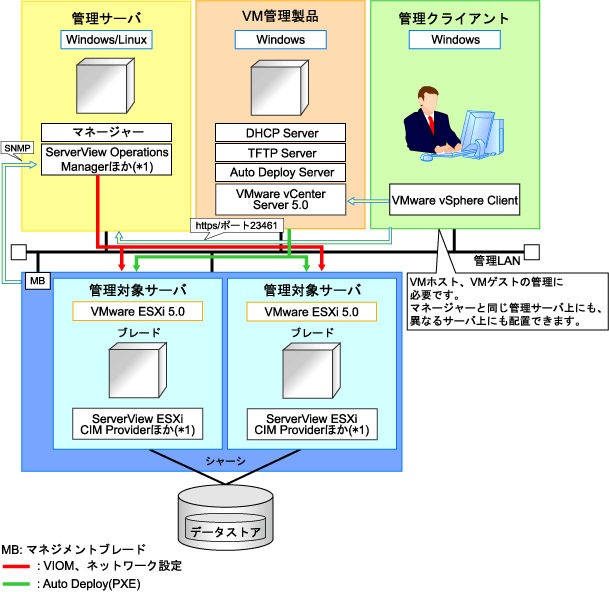

Auto Deployを利用してVMware ESXiを構築する場合のシステム構成例は以下のとおりです。

図E.3 Auto Deployを利用してVMware ESXiを構築する場合のシステム構成例

*1: 必須ソフトウェアについては、「2.4.2.2 必須ソフトウェア」を参照してください。

注意

ラックマウント型サーバの構成例は、上記の図からシャーシとマネジメントブレードを削除した構成になります。


ネットワーク設定の簡易化

本製品では、L-Serverを作成する際のネットワーク設定を簡易化できます。

利用するハードウェア(ブレードサーバやラックマウント型サーバなど)や、L-Serverのネットワーク構成を冗長化する/しないによって設定する範囲が異なります。

詳細は、「2.2.7 ネットワークの簡易化」と「9.4 本製品でのネットワーク環境に対する事前準備作業」を参照してください。


ネットワーク構成

VMwareを利用する場合のネットワーク構成例は以下のとおりです。

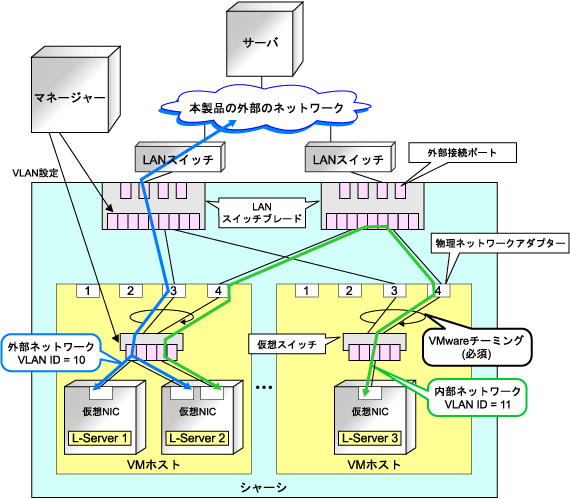

図E.4 ネットワークリソースを用いたLANスイッチブレードと仮想スイッチの設定【VMware】

注意

  • VMwareの環境でL-Serverのネットワーク設定を自動的に行った場合、仮想スイッチと物理ネットワークアダプターをVMwareチーミングにより冗長化する構成になります。

  • 本製品は、スイッチモードまたはエンドホストモードの場合に、LANスイッチブレードの設定を行います。

  • 管理LANと業務LANは物理的に分けて構築してください。詳細は、「第9章 ネットワーク環境の決定と設定」を参照してください。

L-Server作成手順

以下の手順で、L-Serverを作成します。

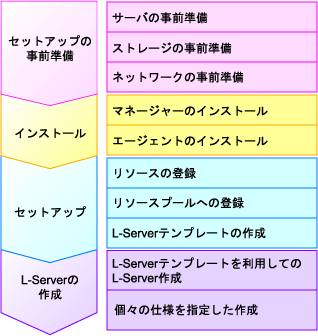

図E.5 本製品導入の流れ

セットアップの事前準備については、「E.1 VMware」を参照してください。
インストールについては、「導入ガイド CE」の「第2章 インストール」を参照してください。
セットアップについては、「導入ガイド CE」の「C.2 VMware」を参照してください。
L-Serverの作成については、「導入ガイド CE」の「C.2.7 L-Server作成」を参照してください。

ポイント

  • VMware ESXを利用する場合

    エージェントとして、本製品のエージェント、およびServerView for VMwareエージェントをインストールしてください。

  • VMware ESXiを利用する場合

    エージェントとして、ServerView ESXi CIM Providerエージェントをインストールしてください。
