Systemwalker Centric Managerで、システムコンソールがあるモデル（PRIMEPOWER 900/1500/2500）のハードウェア監視を行う場合、構成は以下のようになります。
Systemwalker Centric Manager 業務サーバと、Resource Coordinator マネージャを同じサーバにインストールする場合
Systemwalker Centric Manager 業務サーバと、Resource Coordinator マネージャを同じサーバにインストールする場合のシステム構成は、以下のようになります。
Resource CoordinatorをインストールするPRIMEPOWERに、Solaris版 Systemwalker Centric Manager 業務サーバと、Solaris版 Resource Coordinatorをインストールします。
また、Systemwalker Resource Coordinatorは、システムコンソールにはインストールできません。

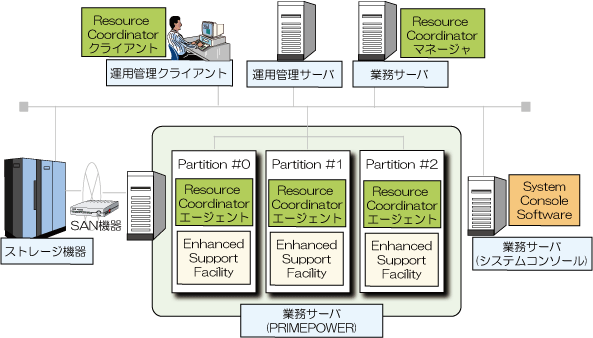

通常構成

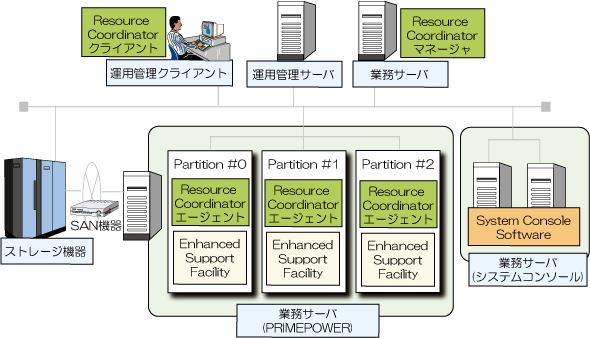

システムコンソールの冗長構成
システムコンソールを冗長構成する場合、各システムコンソールに、Systemwalker Centric Manager 業務サーバをインストールします。
ソフトウェア条件
インストール種別に応じて、それぞれ必要なソフトウェアをインストールしてください。ソフトウェアのバージョンレベルについては、“Systemwalker Centric Manager 解説書”を参照してください。
運用管理サーバ
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Windows | Systemwalker Centric Manager SE/EE | 運用管理サーバ |
Solaris | Systemwalker Centric Manager SE/EE/GEE | |
Linux | Systemwalker Centric Manager SE/EE/GEE |
運用管理クライアント
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Windows | Systemwalker Centric Manager SE/EE | 運用管理クライアント |
Systemwalker Resource Coordinator（別購入ソフトウェア） | クライアント | |
Solaris | Systemwalker Centric Manager SE/EE/GEE | 運用管理クライアント |
Systemwalker Resource Coordinator（別購入ソフトウェア） | クライアント | |
Linux | Systemwalker Centric Manager SE/EE/GEE | 運用管理クライアント |
Systemwalker Resource Coordinator（別購入ソフトウェア） | クライアント |
業務サーバ
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE | 業務サーバ |
Systemwalker Resource Coordinator（別購入ソフトウェア） | マネージャ |
業務サーバ（PRIMEPOWER）（注1）
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE | 業務サーバ |
Systemwalker Resource Coordinator（別購入ソフトウェア） | エージェント | |
Enhanced Support Facility（本体装置標準ソフトウェア）（注2） | － |
業務サーバ（システムコンソール）
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE | 業務サーバ |
System Console Software（本体装置標準ソフトウェア） | － |
注1：Systemwalker Centric Manager、およびEnhanced Support Facilityは、各パーティションホストにインストールします。
注2：Enhanced Support Facility 2.3の場合、Enhanced Support Facility Manuals and Patches 2.3A40以降、または定期PTF R03111以降のパッチ適用が必要です。
ポイント
クラスタ運用する場合
監視対象のPRIMEPOWERをクラスタ運用する場合、業務サーバ（PRIMEPOWER）に、PRIMECLUSTERを導入し、Systemwalker Centric Managerは、EEをインストールしてください。
Systemwalker Centric Manager 運用管理サーバ/部門管理サーバと、Resource Coordinator マネージャを同じサーバにインストールする場合
Systemwalker Centric Manager 運用管理サーバ/部門管理サーバと、Resource Coordinator マネージャを同じサーバにインストールする場合のシステム構成は、以下のようになります。
Resource Coordinatorをインストールする運用管理サーバ/部門管理サーバ、PRIMEPOWERに、Solaris版 Systemwalker Centric Manager 運用管理サーバ/部門管理サーバと、Solaris版 Resource Coordinatorをインストールします。
また、Systemwalker Resource Coordinatorは、システムコンソールにはインストールできません。

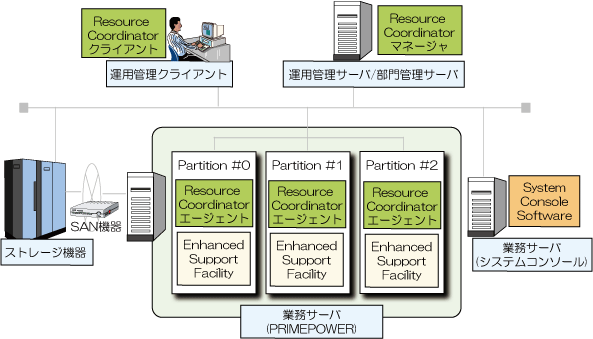

通常構成

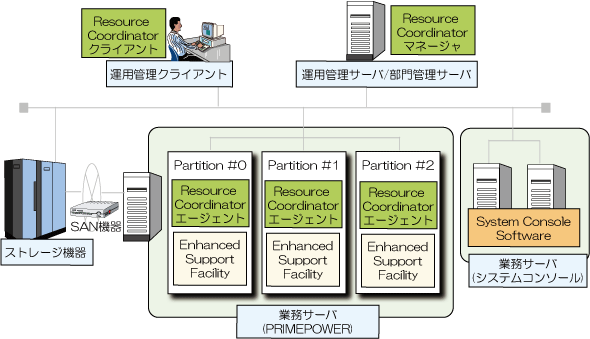

システムコンソールの冗長構成
システムコンソールを冗長構成する場合、各システムコンソールに、Systemwalker Centric Manager 業務サーバをインストールします。
ソフトウェア条件
インストール種別に応じて、それぞれ必要なソフトウェアをインストールしてください。ソフトウェアのバージョンレベルについては、“Systemwalker Centric Manager 解説書”を参照してください。
運用管理サーバ
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE/GEE | 運用管理サーバ |
Systemwalker Resource Coordinator（別購入ソフトウェア） | マネージャ |
運用管理クライアント
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE/GEE | 運用管理クライアント |
Systemwalker Resource Coordinator（別購入ソフトウェア） | クライアント |
部門管理サーバ
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE | 部門管理サーバ |
Systemwalker Resource Coordinator（別購入ソフトウェア） | マネージャ |
業務サーバ（PRIMEPOWER）（注1）
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE | 業務サーバ |
Systemwalker Resource Coordinator（別購入ソフトウェア） | エージェント | |
Enhanced Support Facility（本体装置標準ソフトウェア）（注2） | － |
業務サーバ（システムコンソール）
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE | 業務サーバ |
System Console Software（本体装置標準ソフトウェア） | － |
注1：Systemwalker Centric Manager、およびEnhanced Support Facilityは、各パーティションホストにインストールします。
注2：Enhanced Support Facility 2.3の場合、Enhanced Support Facility Manuals and Patches 2.3A40以降、または定期PTF R03111以降のパッチ適用が必要です。
ポイント
高信頼運用する場合
【監視対象のPRIMEPOWERをクラスタ運用する場合】
業務サーバ（PRIMEPOWER）に、PRIMECLUSTER、およびSystemwalker Centric Manager EEをインストールしてください。
【運用管理サーバ/部門管理サーバをクラスタ運用する場合】
運用管理サーバ/部門管理サーバに、PRIMECLUSTER、およびSystemwalker Centric Manager EEをインストールしてください。
【運用管理サーバをクラスタ運用する場合】
Systemwalker Centric Managerと、Resource Coordinator マネージャを同一のクラスタアプリケーション内に組み込んでください。
【二重化運用（連携型）する場合】
Systemwalker Centric Manager 運用管理サーバと、Resource Coordinator マネージャを同じサーバにインストールする場合、Systemwalker Centric Manager V12.0L10/12.0以降をインストールしてください。
Resource Coordinatorで検知したストレージ機器、マルチパスなどの故障イベントは、二重化された両方の運用管理サーバへ通知されます。
Systemwalker Centric Manager V11.0L10/11.0以前をインストールした場合、Resource Coordinatorで検知したストレージ機器、マルチパスなどの故障イベントは、待機系の運用管理サーバには通知されません。
