Systemwalker Centric Managerで、システムコンソールがないモデル（PRIMEPOWER 250/450/650/850）のハードウェア監視を行う場合、構成は以下のようになります。
Systemwalker Centric Manager 業務サーバと、Resource Coordinator マネージャを同じサーバにインストールする場合

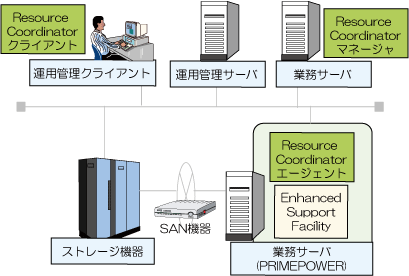

Systemwalker Centric Manager 業務サーバと、Resource Coordinator マネージャを同じサーバにインストールする場合のシステム構成は、以下のようになります。
Resource CoordinatorをインストールするPRIMEPOWERに、Solaris版 Systemwalker Centric Manager 業務サーバと、Solaris版 Resource Coordinatorをインストールします。
ソフトウェア条件
インストール種別に応じて、それぞれ必要なソフトウェアをインストールしてください。ソフトウェアのバージョンレベルについては、“Systemwalker Centric Manager 解説書”を参照してください。
運用管理サーバ
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Windows | Systemwalker Centric Manager SE/EE | 運用管理サーバ |
Solaris | Systemwalker Centric Manager SE/EE/GEE | |
Linux | Systemwalker Centric Manager SE/EE/GEE |
運用管理クライアント
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Windows | Systemwalker Centric Manager SE/EE | 運用管理クライアント |
Systemwalker Resource Coordinator（別購入ソフトウェア） | クライアント | |
Solaris | Systemwalker Centric Manager SE/EE/GEE | 運用管理クライアント |
Systemwalker Resource Coordinator（別購入ソフトウェア） | クライアント | |
Linux | Systemwalker Centric Manager SE/EE/GEE | 運用管理クライアント |
Systemwalker Resource Coordinator（別購入ソフトウェア） | クライアント |
業務サーバ
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE | 業務サーバ |
Systemwalker Resource Coordinator（別購入ソフトウェア） | マネージャ |
業務サーバ（PRIMEPOWER）
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager（業務サーバ）SE/EE | 業務サーバ |
Systemwalker Resource Coordinator（別購入ソフトウェア） | エージェント | |
Enhanced Support Facility（本体装置標準ソフトウェア）（注） | － |
注：Enhanced Support Facility 2.3の場合、Enhanced Support Facility Manuals and Patches 2.3A40以降、または定期PTF R03111以降のパッチ適用が必要です。
ポイント
クラスタ運用する場合
監視対象のPRIMEPOWERをクラスタ運用する場合、業務サーバ（PRIMEPOWER）に、PRIMECLUSTERを導入し、Systemwalker Centric Managerは、EEをインストールしてください。
Systemwalker Centric Manager 運用管理サーバ/部門管理サーバと、Resource Coordinator マネージャを同じサーバにインストールする場合

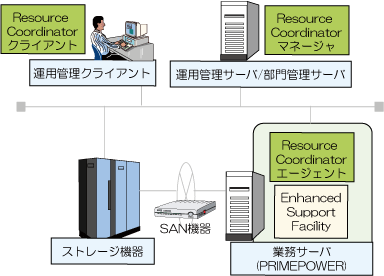

Systemwalker Centric Manager 運用管理サーバ/部門管理サーバと、Resource Coordinator マネージャを同じサーバにインストールする場合のシステム構成は、以下のようになります。
Resource Coordinatorをインストールする運用管理サーバ/部門管理サーバ、PRIMEPOWERに、Solaris版 Systemwalker Centric Manager 運用管理サーバ/部門管理サーバと、Solaris版 Resource Coordinatorをインストールします。
ソフトウェア条件
インストール種別に応じて、それぞれ必要なソフトウェアをインストールしてください。ソフトウェアのバージョンレベルについては、“Systemwalker Centric Manager 解説書”を参照してください。
運用管理サーバ
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE/GEE | 運用管理サーバ |
Systemwalker Resource Coordinator（別購入ソフトウェア） | マネージャ |
部門管理サーバ
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE | 部門管理サーバ |
Systemwalker Resource Coordinator（別購入ソフトウェア） | マネージャ |
運用管理クライアント
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE/GEE | 運用管理クライアント |
Systemwalker Resource Coordinator（別購入ソフトウェア） | クライアント |
業務サーバ（PRIMEPOWER）
OS | ソフトウェア条件 | インストール種別 |
|---|---|---|
Solaris | Systemwalker Centric Manager SE/EE | 業務サーバ |
Systemwalker Resource Coordinator（別購入ソフトウェア） | エージェント | |
Enhanced Support Facility（本体装置標準ソフトウェア）（注） | － |
注：Enhanced Support Facility 2.3の場合、Enhanced Support Facility Manuals and Patches 2.3A40以降、または定期PTF R03111以降のパッチ適用が必要です。
ポイント
高信頼運用する場合
【監視対象のPRIMEPOWERをクラスタ運用する場合】
業務サーバ（PRIMEPOWER）に、PRIMECLUSTER、およびSystemwalker Centric Manager EEをインストールしてください。
【運用管理サーバ/部門管理サーバをクラスタ運用する場合】
運用管理サーバ/部門管理サーバに、PRIMECLUSTER、およびSystemwalker Centric Manager EEをインストールしてください。
【運用管理サーバをクラスタ運用する場合】
Systemwalker Centric Managerと、Resource Coordinator マネージャを同一のクラスタアプリケーション内に組み込んでください。
【二重化運用（連携型）する場合】
Systemwalker Centric Manager 運用管理サーバと、Resource Coordinator マネージャを同じサーバにインストールする場合、Systemwalker Centric Manager V12.0L10/12.0以降をインストールしてください。
Resource Coordinatorで検知したストレージ機器、マルチパスなどの故障イベントは、二重化された両方の運用管理サーバへ通知されます。
Systemwalker Centric Manager V11.0L10/11.0以前をインストールした場合、Resource Coordinatorで検知したストレージ機器、マルチパスなどの故障イベントは、待機系の運用管理サーバには通知されません。
