9.4 RDB構成パラメタファイルの編集

高信頼性ログ機能の動作環境を変更する場合はRDB構成パラメタファイルを編集します。

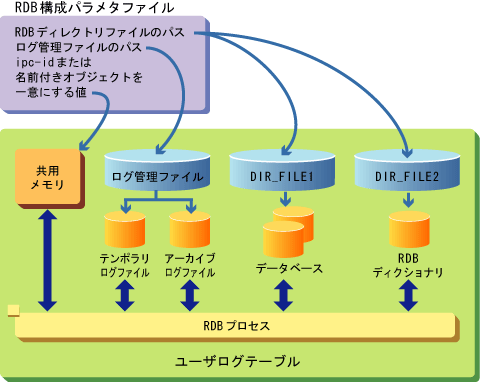

RDB構成パラメタファイルの各構成要素とユーザログテーブルが使用する資源の関係を、以下に示します。

RDB構成パラメタファイルは、C:\SFWETC\RDB\ETC内のRDBSYS.SAMを複写し、作成したテキストファイルに定義します。テキストファイルの作成は、複写元をRDBSYS.SAMとし、複写先をRDBシステム名.cfgとします。RDBシステム名は、環境変数のRDBNAMEで設定するRDBシステム名と対応づけられます。

動作環境の作成は、rdbstartコマンドが、このテキストファイルを読み込み、記述された内容に従って行います。

利用者は、エディタを使用して、このテキストファイルにRDBの構成パラメタを定義します。記述形式は、以下のとおりです。なお、行の先頭が“#”の場合、その行はコメント行として扱われます。また、行の途中に“#”が出現した場合、その“#”以降行末までがコメントとして扱われます。

定義指示文<CR>
     ：

各行の定義指示文の記述形式は、以下のとおりです。

定義種別 = [指定値1],[指定値2],・・・

記述上の注意点

定義指示文は複数行にまたがって記述することはできません。
“=”前後に空白、タブを指定することができます。
“,”前後に空白、タブを指定することができます。
指定値がパス名の場合は、パス名中に空白、タブ、“,”、“;”および“#”の指定はできません。

定義種別とその指定内容の意味を、以下に示します。

[定義種別]

定義種別	定義する情報	意味	パラメタの指定
■RDBDIRSPACE1	絶対パス名	ユーザログテーブル用のRDBディレクトリファイルの配置先ディレクトリ名	◎
■RDBDIRSPACE2	絶対パス名	RDBディクショナリ用のRDBディレクトリファイルの配置先ディレクトリ名	◎
■RDBLOG	BIログバッファ数 AIログバッファ数	BIログ書き出しのためのログバッファの枚数 AIログ書き出しのためのログバッファの枚数	◎
■RDBCORE	絶対パス名	ユーザログテーブルで異常が発生した場合のダンプ出力先ディレクトリ名	◎
■RDBEXTMEM	サイズ	ユーザログテーブルが情報交換として使用する共用メモリの大きさ	◎
■RDBCNTNUM	多重度	RDBデーモンの要求の最大多重度	○
■RDBPRJCODE	プロジェクトコード	ユーザログテーブルが使用するIPCキーの最上位1バイトの値	○
■RDBSYSBUF	絶対パス名	ユーザログテーブルが使用するデフォルトバッファ定義の配置先ディレクトリ名	○
■RDBDBSNUM	リーダ/ライタ数	データベーススペースに割り当てるリーダとライタの対の数	○
■RDBSQLENV	ファイル名	アプリケーションの動作環境ファイル(システム用の動作環境ファイル)の配置先ファイル	○
■RDBNETDBSNUM	リーダ/ライタ数	ネットワーク上のデータベーススペースに割り当てるリーダとライタの対の数	○
■RDBLOGMANAGE	絶対パス名	ログ管理ファイルの配置先のローデバイス名またはディレクトリ名	◎
■RDBSYSTEMID	システムID	ユーザログテーブルの動作環境を一意に認識するための値	◎

◎: 指定必須 ○: 省略可能

■RDBDIRSPACE1

ユーザログテーブルに対するRDBディレクトリファイルの情報を定義します。

“Symfoware/RDBを起動するユーザID”および“RDBコマンドを実行するユーザID”には、指定するディレクトリへの書込み権が必要です。

記述形式は、以下のとおりです。

RDBDIRSPACE1 = 絶対パス名

◆絶対パス名

ユーザログテーブルに対するRDBディレクトリファイルの配置先のディレクトリを絶対パス名で記述します。

複数の動作環境を作成する場合、ほかのRDBディレクトリファイルと重複しないように設定してください。

■RDBDIRSPACE2

RDBディクショナリに対するRDBディレクトリファイルの情報を定義します。

“Symfoware/RDBを起動するユーザID”および“RDBコマンドを実行するユーザID”には、指定するディレクトリへの書込み権が必要です。

記述形式は、以下のとおりです。

RDBDIRSPACE2 = 絶対パス名

◆絶対パス名

RDBディクショナリに対するRDBディレクトリファイルの配置先のディレクトリを絶対パス名で記述します。

複数の動作環境を作成する場合、ほかのRDBディレクトリファイルと重複しないように設定してください。

■RDBLOG

ログバッファの個数を指定します。

記述形式は、以下のとおりです。

RDBLOG = BIログバッファ数, AIログバッファ数

◆BIログバッファ数

テンポラリログファイルにBIログデータを書き出すときに使用する、ログバッファの数を指定します。128以上の値を指定します。

◆AIログバッファ数

テンポラリログファイルにAIログデータを書き出すときに使用する、ログバッファの数を指定します。128以上の値を指定します。

■RDBCORE

Symfoware/RDBプロセスで異常が発生した場合のダンプ出力先ディレクトリ名を定義します。

“Symfoware/RDBを起動するユーザID”および“RDBコマンドを実行するユーザID”には、指定するディレクトリへの書込み権が必要です。

記述形式は、以下のとおりです。

RDBCORE = 絶対パス名

◆絶対パス名

Symfoware/RDBプロセスで異常が発生した場合のダンプ出力先ディレクトリを絶対パス名で記述します。

出力されるダンプの大きさは、RDBシステムが使用するメモリ量となります。ダンプ出力先ディレクトリには、出力されるダンプを格納するために十分な空きを用意してください。

RDBシステムが使用するメモリ量に関しては、“Interstage Business Application Server チューニングガイド”の“高信頼性ログ機能のメモリの見積り式”を参照してください。

注意

Symfoware/RDBでは、DISK間欠障害の検査を行っています。DISK間欠障害を検出した場合、CE保守情報をRDBCOREで指定したディレクトリの以下のファイルに出力します。

pagedump_内部時間情報
pageinf_内部時間情報

ファイルに出力された情報をもとにDISKの障害を解決したあと、これらのファイルを削除してください。

また、SQL文の実行中にシステム障害を検出した場合、障害調査資料をRDBCOREで指定したディレクトリの以下のファイルに出力し、SQL文はエラー終了します。

OCM_ERR_<識別子>

なお、検出したシステム障害が、すでにファイルに出力されているシステム障害と同一原因の場合、ファイルへの出力は行いません。

■RDBEXTMEM

Symfoware/RDBが、プロセス外との情報交換のために使用する共用メモリの量を指定します。

記述形式は、以下のとおりです。

RDBEXTMEM = サイズ

◆サイズ

使用する共用メモリの大きさを指定します。指定はキロバイト単位の10進数または16進数で指定します。大きさの概算方法を以下に示します。

基本 ： 1024K + 可変サイズ
可変サイズ： MAX_CONNECT_SYS × (COMMUNICATION_BUFFER + 7K)
            ＋ 同時に実行するRDBコマンド数 × 11K

MAX_CONNECT_SYSおよびCOMMUNICATION_BUFFERは、動作環境ファイルで指定できるパラメタです。パラメタの詳細は、“9.5 システム用の動作環境ファイルの編集”を参照してください。

■RDBCNTNUM

RDBデーモンの要求の最大多重度を指定します。

注意

RDBCNTNUMの値は、Symfoware/RDBが使用する共用メモリサイズに影響します。RDBCNTNUMの値を変更した場合は、同時に実行するRDBコマンド数や同時に実行するローカルアクセスのコネクション数に応じて、RDBEXTMEMの再見積りを行ってください。

記述形式は、以下のとおりです。

RDBCNTNUM = 多重度

◆多重度

RDBデーモンに対する多重度は、同時に実行できるアプリケーションおよびRDBコマンドの数を規定する値となります。ここで指定する値の概算方法を以下に示します。

多重度 = 同時に実行するアプリケーション基礎値の合計
         + 同時に実行するRDBコマンド基礎値の合計
1つのアプリケーション基礎値
      ローカルアクセスのコネクションの数(CONNECT文を利用しない
      場合は1) × 2
1つのRDBコマンド基礎値
      rdbcninfコマンド、rdbddlexコマンド、rdbpldicコマンド、
      およびrdbtermコマンドの場合                           ： 2
      その他のRDBコマンドの場合                             ： 1

本指定の省略時は、多重度として128が指定されたものとみなされます。

■RDBPRJCODE

Symfoware/RDBが使用するIPCキーの最上位1バイトを指定します。

記述形式は、以下のとおりです。

RDBPRJCODE = プロジェクトコード

◆プロジェクトコード

Symfoware/RDBは、通信そのほかの目的でIPCを使用します。このIPC使用時のキーとなる値が、他プロダクトと重複することを避けるために、キーの最上位バイトがプロジェクトを指すようにするという方式が勧められています。パラメタRDBPRJCODEは、IPC使用時のキーの最上位1バイトに“0x”で始まる16進数を指定し、IPCキーの重複使用を避けるために使用します。

本指定の省略時は、プロジェクトコードとして0xdbが指定されたものとみなされます。

■RDBSYSBUF

アプリケーションがユーザログテーブルへアクセスする際に使用する、共用バッファプールに関する情報を定義したファイルが存在するディレクトリのパスを指定します。

“Symfoware/RDBを起動するユーザID”および“RDBコマンドを実行するユーザID”には、指定するディレクトリへの書込み権が必要です。

記述形式は、以下のとおりです。

RDBSYSBUF = 絶対パス名

なお、本パラメタで指定する共用バッファプールを、デフォルトバッファプールといいます。

◆絶対パス名

デフォルトバッファプールに関する情報を定義したファイルが存在するディレクトリを絶対パス名で記述します。

デフォルトバッファプールに関する情報は、テキストファイルrdbbufに定義します。

本指定の省略時は、絶対パス名として以下が指定されたものとみなされます。

C:\SFWETC\RDB\ETC

定義ファイルの指定形式

BUFFER1K = ページ長が1Kのページ数
BUFFER2K = ページ長が2Kのページ数
BUFFER4K = ページ長が4Kのページ数
BUFFER8K = ページ長が8Kのページ数
BUFFER16K = ページ長が16Kのページ数
BUFFER32K = ページ長が32Kのページ数

BUFFER1Kの省略時は、ページ長が1Kのページ数として32が指定されたものとみなされます。

BUFFER2Kの省略時は、ページ長が2Kのページ数として32が指定されたものとみなされます。

BUFFER4Kの省略時は、ページ長が4Kのページ数として256が指定されたものとみなされます。

BUFFER8Kの省略時は、ページ長が8Kのページ数として32が指定されたものとみなされます。

BUFFER16Kの省略時は、ページ長が16Kのページ数として32が指定されたものとみなされます。

BUFFER32Kの省略時は、ページ長が32Kのページ数として32が指定されたものとみなされます。

定義ファイルの指定例

BUFFER1K=1024
BUFFER2K=512
BUFFER4K=1024
BUFFER8K=128
BUFFER16K=64
BUFFER32K=384

■RDBDBSNUM

ユーザログテーブルのデータベーススペース用のリーダ/ライタ数を指定します。

記述形式は、以下のとおりです。

RDBDBSNUM = リーダ／ライタ数

◆リーダ/ライタ数

データベーススペース用に割り当てるリーダとライタの対の数を1以上の値で指定します。

本指定の省略時は、リーダ/ライタ数として3が指定されたものとみなされます。

リーダ/ライタ数は、データベーススペース数を指定すると最大性能を発揮します。

ただし、リーダ/ライタは1対につき約500キロバイトのメモリを必要とするので、メモリに十分な余裕があることを確認したうえで指定してください。

本指定では、CREATE DBSPACE文でALLOCATE FILEを指定して作成したデータベーススペースが対象になります。

■RDBSQLENV

システム用の動作環境ファイル名を指定します。

“Symfoware/RDBを起動するユーザID”および“RDBコマンドを実行するユーザID”には、指定するファイルへの書込み権が必要です。

記述形式は、以下のとおりです。

RDBSQLENV = ファイル名

◆ファイル名

アプリケーションの動作環境をSymfoware/RDB全体でチューニングするための、システム用の動作環境ファイル名を絶対パス名で記述します。システム用の動作環境ファイルについては、“9.5 システム用の動作環境ファイルの編集”を参照してください。

■RDBNETDBSNUM

ネットワークファイルに作成するユーザログテーブルのデータベーススペース用のリーダ/ライタ数を指定します。

記述形式は、以下のとおりです。

RDBNETDBSNUM = リーダ／ライタ数

◆リーダ/ライタ数

データベーススペース用に割り当てるリーダとライタの対の数を1以上の値で指定します。

本指定の省略時は、リーダ/ライタ数として3が指定されたものとみなされます。

リーダ/ライタ数は、ネットワークファイルに作成するデータベーススペース数を指定すると最大性能を発揮します。

ただし、リーダ/ライタは、1対につき約500キロバイトのメモリを必要とするので、メモリに十分な余裕があることを確認したうえで指定してください。

本指定では、CREATE DBSPACE文でALLOCATE NETWORK FILEを指定して作成したデータベーススペースが対象になります。

■RDBLOGMANAGE

ユーザログテーブルが使用する、ログ管理ファイルのパスを指定します。

“Symfoware/RDBを起動するユーザID”および“RDBコマンドを実行するユーザID”には、指定するディレクトリへの書込み権が必要です。

記述形式は、以下のとおりです。

RDBLOGMANAGE = 絶対パス名

◆絶対パス名

ログ管理ファイルの配置先ディレクトリを絶対パス名で記述します。

複数の動作環境を作成する場合、ほかのログ管理ファイルと重複しないように設定してください。

■RDBSYSTEMID

Symfoware/RDB環境の動作に与えるIDを指定します。

記述形式は、以下のとおりです。

RDBSYSTEMID = システムID

◆システムID

それぞれのSymfoware/RDB環境の動作に与えるIDを、1から31までの10進数で指定します。このIDはマシン内で一意となるように指定してください。

■注意するパラメタ

複数のSymfoware/RDBの動作環境を作成する場合、RDB構成パラメタの定義時に注意しなければならないパラメタについて以下に説明します。

◆RDBDIRSPACE1とRDBDIRSPACE2

RDBDIRSPACE1とRDBDIRSPACE2で指定するディレクトリに、ほかの環境で指定したディレクトリ名と同一のものを指定すると、ほかの環境のRDBディレクトリファイルを破壊します。必ず、ほかの環境とは別のディレクトリを指定してください。

◆RDBLOGMANAGE

RDBLOGMANAGEで指定するディレクトリに、ほかの環境で指定したディレクトリと同一のものを指定すると、ほかの環境のログ管理ファイルを破壊します。必ず、ほかの環境とは別のローデバイスまたはディレクトリを指定してください。

■RDB構成パラメタファイルの記述例

RDB構成パラメタファイルの記述例を、以下に示します。

#
# 作成日 : 2005.01.14
#
RDBLOG=128,128
RDBEXTMEM=6720
RDBCNTNUM=320
RDBPRJCODE=0xdb
RDBSYSTEMID=3
RDBCORE=C:\SFWSV\RDB\CORE
RDBLOGMANAGE=D:\SFWD\RDB\USR\LOG
RDBDIRSPACE1=D:\SFWD\RDB\USR\DIR
RDBDIRSPACE2=D:\SFWD\RDB\USR\DIR
RDBSQLENV=C:\SFWETC\RDB\ETC\rdbsys1.ENV
RDBSYSBUF=C:\SFWETC\RDB\ETC\rdbsys1
RDBDBSNUM=32
RDBNETDBSNUM=32
RDBWKSNUM=3
