Systemwalker Service Quality Coordinator 使用手引書(ダッシュボード編)
Systemwalker

4.1.1 概要

Systemwalker Service Quality Coordinator ダッシュボードテンプレートでは、以下の情報を監視するためのビューを提供しています。

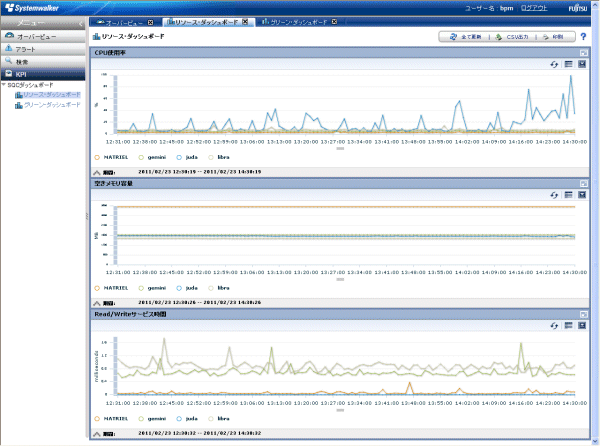

リソース・ダッシュボード

リソース情報(CPU/メモリ/ディスク)を監視するためのビューです。

グラフタイトル

表示データ

表示期間

備考

CPU使用率

レコード名:SUM_PROC
フィールド名:totproc

2時間

システム名単位に表示

空きメモリ容量

レコード名:SUM_MEM
フィールド名:freemem

2時間

システム名単位に表示

Read/Writeサービス時間

レコード名:SUM_DISK
フィールド名:dsksrvctim

2時間

システム名単位に表示

注意

収集間隔が異なるAgentの情報(Agentをインストールしたサーバの情報とインストールレス型Agentで監視するサーバの情報など)を1つの折れ線グラフに表示させると、収集間隔が大きいAgentのグラフが途切れて見えなくなります。

同一のグラフに収集間隔が異なるAgentの情報を表示させる場合は、Analytics Studioの[チャートの設定]-[オプション]のプロット量の補正機能を使用して、プロット間隔を収集間隔が最大のものと合わせてください。

例:テンプレートとして用意しているSUM_PROC_totprocの場合

インストール型Agent:1分間隔

インストールレス型Agent:5分間隔

表示期間:2時間

上記の条件の場合は、「プロット量の補正」の「項目のプロット上限」の値を24に設定してください

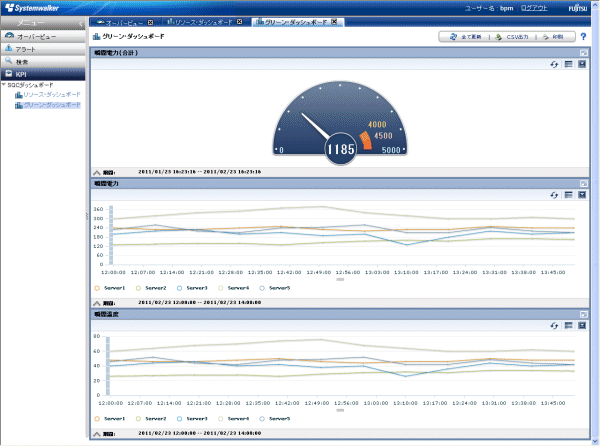

グリーン・ダッシュボード

消費電力/マシンの温度を監視するためのビューです。

グラフタイトル

表示データ

表示期間

備考

瞬間電力(合計)

レコード名:ECO_POWER
フィールド名:power

最新の値

システム全体の総和
最大値:5000(デフォルト)※1

瞬間電力

レコード名:ECO_POWER
フィールド名:power

2時間

リソースID単位に表示

瞬間温度

レコード名:ECO_TEMPERATURE
フィールド名:temperature

2時間

リソースID単位に表示

※1:運用環境にあわせて変更してください。

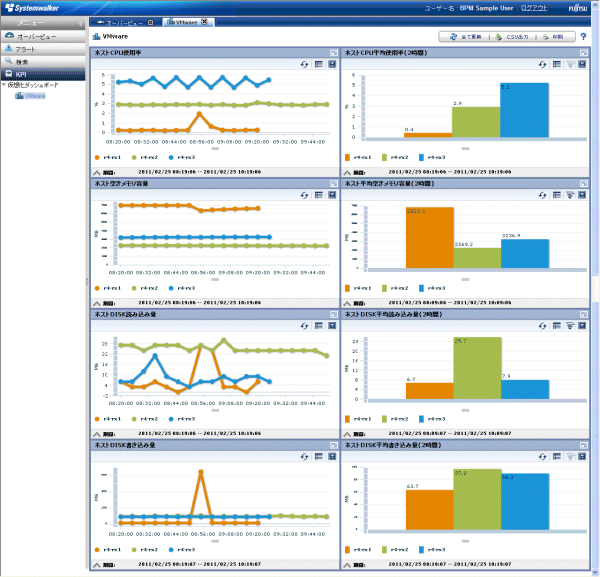

仮想化ダッシュボード

VMwareのホストおよびゲストサーバのサーバリソースを監視するためのビューのサンプルです。

本サンプルダッシュボードは「02-VirtualServerTemplate」に含まれています。

グラフタイトル

表示データ

表示期間

備考

ホストCPU使用率

レコード名:SUM_VMWPPROC
フィールド名:pctottime

2時間

システム名単位に表示

ホストCPU平均使用率(2時間)

レコード名:SUM_VMWPPROC
フィールド名:pctottime

2時間(平均)

システム名単位に表示

グラフからゲストCPU使用率にドリルダウン可能

ホスト空きメモリ容量

レコード名:SUM_VMWPMEM
フィールド名:pmfree

2時間

システム名単位に表示

ホスト平均空きメモリ容量(2時間)

レコード名:SUM_VMWPMEM
フィールド名:pmfree

2時間(平均)

システム名単位に表示

グラフからゲストメモリ使用量にドリルダウン可能

ホストDISK読み込み量

レコード名:SUM_VMWPDISK
フィールド名:pmbread

2時間

システム名単位に表示

ホストDISK平均読み込み量(2時間)

レコード名:SUM_VMWPDISK
フィールド名:pmbread

2時間(平均)

システム名単位に表示

グラフからゲストDISK読み込み量にドリルダウン可能

ホストDISK書き込み量

レコード名:SUM_VMWPDISK
フィールド名:pmbwritn

2時間

システム名単位に表示

ホストDISK平均書き込み量(2時間)

レコード名:SUM_VMWPDISK
フィールド名:pmbwritn

2時間(平均)

システム名単位に表示

グラフからゲストDISK書き込み量にドリルダウン可能

ゲストCPU使用率

レコード名:SUM_VMWVPROC
フィールド名:run

2時間

ゲスト名単位に表示

ゲストメモリ使用量

レコード名:SUM_VMWVMEM
フィールド名:activemem

2時間

ゲスト名単位に表示

ゲストDISK読み込み量

レコード名:SUM_VMWVDISK
フィールド名:mbread

2時間

ゲスト名単位に表示

ゲストDISK書き込み量

レコード名:SUM_VMWVDISK
フィールド名:mbwritn

2時間

ゲスト名単位に表示

用意されているビュー以外の情報を監視する場合は、「4.1.3 ダッシュボードテンプレートのカスタマイズ」を参照し、テンプレートをカスタマイズしてください。
