Symfoware Active DB GuardV10.1.0 設計・セットアップガイド

3.1.4 クラスタアプリケーションの構成

クラスタシステムは、クラスタシステムを構成するハードウェア資源やソフトウェア資源を、活性化または非活性化する制御をします。また、故障監視を行う単位ごとに、リソースとして管理します。

リソースを組み合わせて構築した、クラスタシステム上で動作する業務の単位を、クラスタアプリケーションといいます。クラスタアプリケーションは、組合せによって、スタンバイ型またはスケーラブル型の運用形態を持ちます。Active DB Guardではフェイルオーバ運用、ロードシェア運用ともにスタンバイ型のクラスタアプリケーションおよびスケーラブル型のクラスタアプリケーションを使用します。

3.1.4.1 フェイルオーバ運用のクラスタアプリケーションの構成

フェイルオーバ運用のクラスタアプリケーションについて、以下に説明します。

1:1運用待機

スタンバイ機能の場合

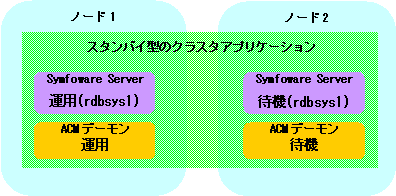

図3.8 1:1運用待機のクラスタアプリケーションの構成（スタンバイ機能の場合）

• ノード1配下のrdbsys1およびACMデーモン：運用系のスタンバイ型のクラスタアプリケーションに登録する。

• ノード2配下のrdbsys1およびACMデーモン：待機系のスタンバイ型のクラスタアプリケーションに登録する。

ホットスタンバイ機能の場合

図3.9 1:1運用待機のクラスタアプリケーションの構成（ホットスタンバイ機能の場合）

• ノード1配下のrdbsys1およびACMデーモン：運用系のスタンバイ型のクラスタアプリケーションに登録する。

• ノード2配下のrdbsys1およびACMデーモン：待機系のスタンバイ型のクラスタアプリケーションに登録する。

• スタンバイ型のクラスタアプリケーション：スケーラブル型のクラスタアプリケーションに登録する。

カスケード

図3.10 カスケードのクラスタアプリケーションの構成

• ノード1配下のrdbsys1およびACMデーモン：運用系のスタンバイ型のクラスタアプリケーションに登録する。

• ノード2配下のrdbsys1およびACMデーモン：待機系のスタンバイ型のクラスタアプリケーションに登録する。

• ノード3配下のrdbsys1およびACMデーモン：待機系のスタンバイ型のクラスタアプリケーションに登録する。

• スタンバイ型のクラスタアプリケーション：スケーラブル型のクラスタアプリケーションに登録する。

N:1運用待機

図3.11 N:1運用待機のクラスタアプリケーションの構成（N=2の場合）

• ノード1配下のrdbsys1およびACMデーモン：運用系のスタンバイ型のクラスタアプリケーション1に登録する。

• ノード2配下のrdbsys1およびACMデーモン：運用系のスタンバイ型のクラスタアプリケーション1に登録する。

• ノード3配下のrdbsys1およびACMデーモン：待機系のスタンバイ型のクラスタアプリケーション1に登録する。

• スタンバイ型のクラスタアプリケーション1：スケーラブル型のクラスタアプリケーション1に登録する。

• ノード1配下のrdbsys2およびACMデーモン：運用系のスタンバイ型のクラスタアプリケーション2に登録する。

• ノード2配下のrdbsys2およびACMデーモン：運用系のスタンバイ型のクラスタアプリケーション2に登録する。

• ノード3配下のrdbsys2およびACMデーモン：待機系のスタンバイ型のクラスタアプリケーション2に登録する。

• スタンバイ型のクラスタアプリケーション2：スケーラブル型のクラスタアプリケーション2に登録する。

3.1.4.2 ロードシェア運用のクラスタアプリケーションの構成

ロードシェア運用の場合、運用形態によりクラスタアプリケーションの構成が異なります。

1:1運用待機

フェイルオーバ運用の1:1運用待機と同じです。

参照

フェイルオーバ運用の1:1運用待機のクラスタアプリケーションの構成については、“3.1.4.1 フェイルオーバ運用のクラスタアプリケーションの構成”を参照してください。

カスケード

フェイルオーバ運用のカスケードと同じです。

参照

フェイルオーバ運用のカスケードのクラスタアプリケーションの構成については、“3.1.4.1 フェイルオーバ運用のクラスタアプリケーションの構成”を参照してください。

スケーラブル運用の場合

図3.12 スケーラブル運用のクラスタアプリケーションの構成

• ノード1配下のrdbsys1：スタンバイ型のクラスタアプリケーション1に登録する。

• ノード2配下のrdbsys2：スタンバイ型のクラスタアプリケーション2に登録する。

• ノード3配下のrdbsys3：スタンバイ型のクラスタアプリケーション3に登録する。

• スタンバイ型のクラスタアプリケーション1：スケーラブル型のクラスタアプリケーションに登録する。

• スタンバイ型のクラスタアプリケーション2：スケーラブル型のクラスタアプリケーションに登録する。

• スタンバイ型のクラスタアプリケーション3：スケーラブル型のクラスタアプリケーションに登録する。

• ACMデーモン：クラスタアプリケーションに登録しない。

N:1運用待機

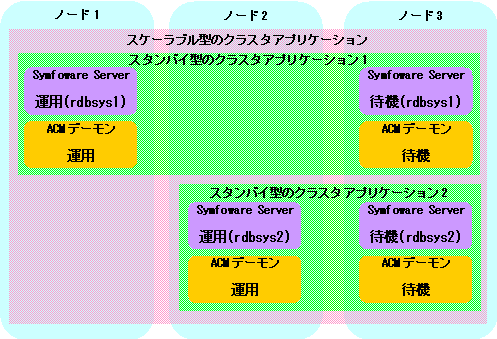

図3.13 N:1運用待機のクラスタアプリケーションの構成（N=2の場合）

• ノード1配下のrdbsys1およびACMデーモン：運用系のスタンバイ型のクラスタアプリケーション1に登録する。

• ノード2配下のrdbsys2およびACMデーモン：運用系のスタンバイ型のクラスタアプリケーション2に登録する。

• ノード3配下のrdbsys1およびACMデーモン：待機系のスタンバイ型のクラスタアプリケーション1に登録する。

• ノード3配下のrdbsys2およびACMデーモン：待機系のスタンバイ型のクラスタアプリケーション2に登録する。

• スタンバイ型のクラスタアプリケーション1：スケーラブル型のクラスタアプリケーションに登録する。

• スタンバイ型のクラスタアプリケーション2：スケーラブル型のクラスタアプリケーションに登録する。
