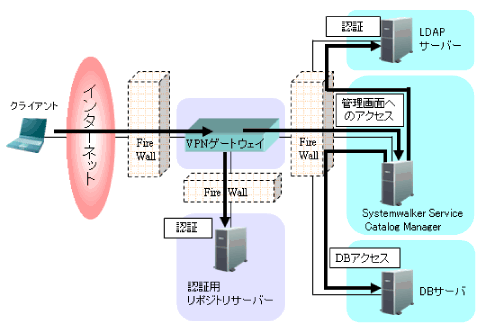

インターネットを経由してサービスを提供する場合のサーバーの配置例を以下に示します。
インターネット上の通信は、VPNにより暗号化して保護します。また、VPNゲートウェイで認証を受けたユーザーのみ、Systemwalker Service Catalog Managerの管理画面にアクセスできるようにします。
VPN認証用のリポジトリーサーバーは、VPNゲートウェイとは別セグメントに配置し、ファイアウォールによって保護します。
Systemwalker Service Catalog Manager、LDAPサーバー、DBサーバーは、それぞれ別セグメントに配置し、ファイアウォールによって保護します。
