3.2.13 プロパティの表示

プロパティを使用すると、プロセス定義、ノードおよび矢印を指定できます（プロパティとそのシンボルの詳細については、「1.5 プロパティシンボル」を参照）。

プロセス定義エディタでは、デフォルトで自動的にプロパティが表示されます。[プロパティー]ビューで、プロセス定義やノードのプロパティーを変更した場合、そのプロパティーに応じてプロパティシンボルを表示します。

プロパティシンボルは、プロセス定義、ノードまたは矢印のどれに割り当てられているかにより、異なる場所に配置されます。

プロセス定義シンボル：プロセス関連シンボルは、プロセス定義エディタの左上に表示されます。プロセス定義の名前には、下線が引かれます。以下の例は、アクション、タイマー、エラーアクションおよびトリガが定義されたプロセス定義です。

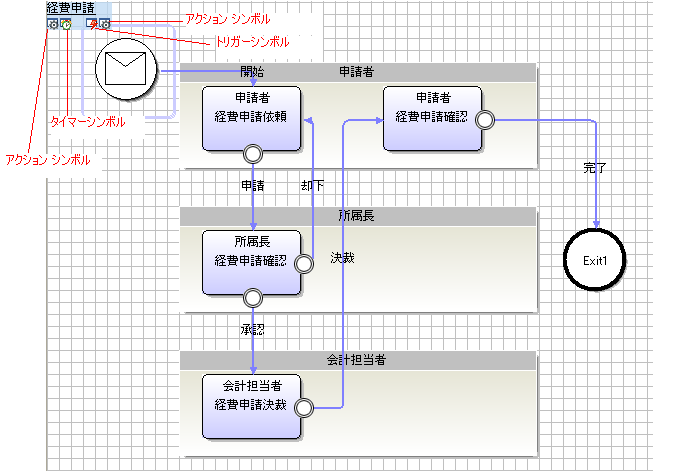

図3.12 プロセス定義のプロパティシンボルの表示

例では、プロパティシンボルが左から右に表示されています。

NO.	シンボル	意味
1		アクションが定義されています。アクションシンボルが2つある場合、所有者アクションまたは初期化アクションが1つと、完了アクションが1つ定義済みです。
2		タイマーがプロセス定義に定義されています。
3		プロセス実行時のエラーを処理するために、1つ以上のアクションが定義されています。
4		トリガがプロセス定義に定義されています。

ノードシンボル：ノード関連のシンボルは、ノード内に配置されます。以下の例は、Javaエージェントが割り当てられたActivityノードです。Activityノードに用意されているすべてのプロパティ（トリガ、タイマー、エラーアクション、およびフォーム）が設定されています。

図3.13 Activityノードのプロパティシンボルの表示

例では、プロパティシンボルが左上から右下に表示されています。

1		このシンボルは、ActivityノードにJavaエージェントを割り当てたことを示します。
2		このシンボルは、少なくとも1つのロールまたは開始アクションがActivityノードに定義されていることを示します。このアクションは、Activityノードが初期化されたときに実行されます。
3		このシンボルは、期限またはタイマーがActivityノードに定義されていることを示します。
4		このシンボルは、1つ以上のフォームがActivityノードに定義されていることを示します。
5		このシンボルは、エラーアクションがActivityノードに定義されていることを示します。
6		このシンボルは、1つ以上のトリガがActivityノードに定義されていることを示します。
7		このシンボルは、少なくとも1つの終了アクションがActivityノードに定義されていることを示します。このアクションは、Activityノードが完了したときに実行されます。

注意

ノードのアクションシンボルは、開始アクションまたはロールアクション（アクティビティを初期化するため）、および終了アクション（アクティビティを完了するため）を定義した場合にのみ表示されます。
