B.2.1 インバウンドのサービスエンドポイント

インバウンドサービスを利用する定義について例示します。

RMIの定義

同期型のインバウンドサービスエンドポイントを定義する場合、接続方式にRMIを指定します。

画面例

図B.7 図：RMIの画面例(プロパティビュー)

指定例

表B.5 表：プロパティの項目
項目	説明	指定例
接続方式	サービスエンドポイント作成時に指定した“RMI”が表示されます。
メッセージング	“同期”が表示されます。
キュー名	指定不要です。同期の場合、キューに格納されません。
ISIサーバ名	接続するISIサーバ名を選択します。以下のどちらかの形式で指定してください。 ESIServer(デフォルト) ESIServer_識別子識別子は、5文字以内の半角英数字です。	必須 ESIServer
シーケンスルーティングを使用する	シーケンスで振り分けるかどうかを指定します。シーケンスの代わりにルーティングを指定してメッセージを振り分ける場合は、チェックボックスをオン(チェックつき)にし、ルーティング名を選択してください。	デフォルトは、“シーケンスで振り分ける”(チェックなし)です。
シーケンス名	実行するシーケンス名を選択します。	必須 calctest
[参照]ボタン	シーケンスエディタまたは[新規シーケンス]ダイアログボックスを表示します。

JAX-RPCの定義

SOAPのRPC機能(JAX-RPC)を利用したインバウンドサービスエンドポイントを定義する場合は、接続方式にJAX-RPCを指定します。JAX-RPCには、同期型、非同期型の2種類があります。

画面例

図B.8 JAX-RPC(同期)の画面例(プロパティビュー)

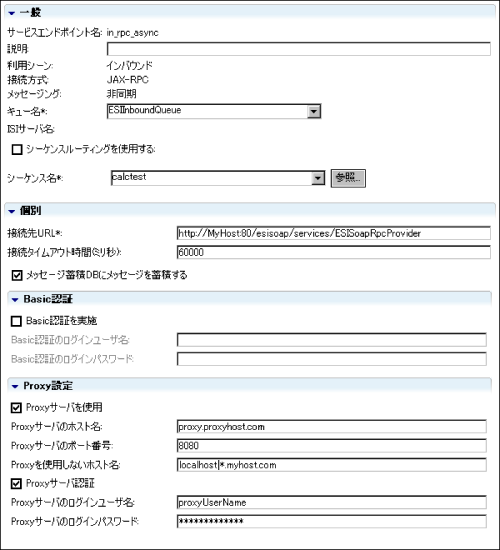

図B.9 図：JAX-RPC(非同期)の画面例(プロパティビュー)

指定例

表B.6 表：プロパティの項目
項目	説明	指定例
接続方式	サービスエンドポイント作成時に指定した“JAX-RPC”が表示されます。
メッセージング	サービスエンドポイント作成時に指定したメッセージング種別(同期/非同期)が表示されます。
キュー名	メッセージ送受信APIの接続先キュー名を指定します。メッセージングが“非同期”の場合、必須です。 “同期”の場合は、指定不要です。	ESIInboundQueue
ISIサーバ名	接続するISIサーバ名を指定します。以下のどれかの形式で指定してください。(※1) メッセージングが“同期”の場合、必須です。 “非同期”の場合は、指定不要です。 ESISOAPServer(デフォルト) ESIServer ESIServer_識別子識別子は、5文字以内の半角英数字です。
シーケンスルーティングを使用する	シーケンスで振り分けるかどうかを指定します。シーケンスの代わりにルーティングを指定してメッセージを振り分ける場合は、チェックボックスをオン(チェックつき)にし、ルーティング名を選択してください。	デフォルトは、“シーケンスで振り分ける”(チェックなし)です。
シーケンス名	実行するシーケンス名を選択します。	必須 calctest
[参照]ボタン	シーケンスエディタまたは[新規シーケンス]ダイアログボックスを表示します。
接続先URL	ISIサーバが公開するWebサービス(JAX-RPC用)のURLを指定します。	必須 http://MyHost/esisoap/services/ESISoapRpcProvider
接続タイムアウト時間(ミリ秒)	接続先から応答がない場合、接続を切断するタイムアウト時間をミリ秒で指定します。(※2) 0～999999の範囲の整数を指定してください。デフォルトは、利用するSOAPエンジンに依存します。 Interstage Application Server 300000(5分) AXIS 60000(1分)	60000
メッセージ蓄積DBにメッセージを蓄積する	メッセージを蓄積するかどうかを指定します。蓄積する場合は、[メッセージ蓄積DBにメッセージを蓄積する]チェックボックスをオン(チェックつき)にしてください。	蓄積する(チェックつき)
Basic認証を実施	Basic認証を行うかどうかを指定します。 Basic認証を行う場合は、[Basic認証を実施]チェックボックスをオン(チェックつき)にし、[Basic認証のログインユーザ名]、[Basic認証のログインパスワード]を指定してください。	行わない(チェックなし)
Basic認証のログインユーザ名	Basic認証のログインユーザ名を指定します。
Basic認証のログインパスワード	Basic認証のログインパスワードを指定します。
Proxyサーバを使用	プロキシサーバを使用するかどうかを指定します。プロキシサーバを使用する場合は、[Proxyサーバを使用]チェックボックスをオン(チェックつき)にし、[Proxyサーバのホスト名]、[Proxyサーバのポート番号]を指定してください。	使用する(チェックつき)
Proxyサーバのホスト名	プロキシサーバのホスト名を指定します。	proxy.proxyhost.com
Proxyサーバのポート番号	プロキシサーバのポート番号を指定します。 0～65535の範囲の整数を指定してください。	最大5バイト 8080
Proxyを使用しないホスト名	プロキシを経由せずに接続するホスト名を指定します。 “\|”区切りで複数のホスト名を指定できます。また、ワイルドカード文字 (*) によるマッチングも指定できます。	localhost\|*.myhost.com
Proxyサーバ認証	プロキシサーバの利用者認証を行うかどうかを指定します。プロキシサーバの利用者認証を行う場合は、[Proxyサーバ認証]チェックボックスをオン(チェックつき)にし、[Proxyサーバのログインユーザ名]、[Proxyサーバのログインパスワード]を指定してください。	行う(チェックつき)
Proxyサーバのログインユーザ名	プロキシサーバのログインユーザ名を指定します。	proxyUserName
Proxyサーバのログインパスワード	プロキシサーバのログインパスワードを指定します。	proxyPassword

※1：ISIサーバ名で“ESISOAPServer”を指定すると、SOAP受信処理とシーケンス処理を同一のサーバで処理できます。ISI内部でのサーバ間通信が不要になるため、より高速な処理が可能になります。
※2：タイムアウト時間がISIサーバの処理時間より短い場合、接続タイムアウトが発生します。接続タイムアウトが発生すると、ISIクライアント側でエラーになったり、データが消失したりする可能性があるため、タイムアウト時間は、ISIサーバの処理時間より長めに設定してください。

JMSの定義

非同期型のインバウンドサービスエンドポイントを定義する場合、接続方式にJMSを指定します。

画面例

図B.10 図：JMSの画面例(プロパティビュー)

指定例

表B.7 表：プロパティの項目
項目	説明	指定例
接続方式	サービスエンドポイント作成時に指定した“JMS”が表示されます。
メッセージング	“非同期”が表示されます。
キュー名	メッセージ送受信APIの接続先キュー名を指定します。	必須 ESIInboundQueue
ISIサーバ名	指定不要です。
シーケンスルーティングを使用する	シーケンスで振り分けるかどうかを指定します。シーケンスの代わりにルーティングを指定してメッセージを振り分ける場合は、チェックボックスをオン(チェックつき)にし、ルーティング名を選択してください。	デフォルトは、“シーケンスで振り分ける”(チェックなし)です。
シーケンス名	実行するシーケンス名を選択します。	必須 calctest
[参照]ボタン	シーケンスエディタまたは[新規シーケンス]ダイアログボックスを表示します。

JMS-Rの定義

JMS-Rを利用したインバウンドサービスエンドポイントを定義する場合、接続方式にJMS-Rを指定します。

画面例

図B.11 図：JMS-Rの画面例(プロパティビュー)

指定例

表B.8 表：プロパティの項目
項目	説明	指定例
接続方式	サービスエンドポイント作成時に指定した“JMS-R”が表示されます。
メッセージング	“非同期”が表示されます。
キュー名	メッセージ送受信APIの接続先キュー名を指定します。	必須 ESIInboundQueue
ISIサーバ名	指定不要です。
シーケンスルーティングを使用する	シーケンスで振り分けるかどうかを指定します。シーケンスの代わりにルーティングを指定してメッセージを振り分ける場合は、チェックボックスをオン(チェックつき)にし、ルーティング名を選択してください。	デフォルトは、“シーケンスで振り分ける”(チェックなし)です。
シーケンス名	実行するシーケンス名を選択します。	必須 calctest
[追加]ボタン	シーケンスを追加します。
[参照]ボタン	シーケンスエディタまたは[新規シーケンス]ダイアログボックスを表示します。
[削除]ボタン	シーケンスを削除します。
メッセージ蓄積DBにメッセージを蓄積する	メッセージを蓄積するかどうかを指定します。蓄積する場合は、[メッセージ蓄積DBにメッセージを蓄積する]チェックボックスをオン(チェックつき)にしてください。	蓄積する(チェックつき)

SOAP(.NET)の定義

.NETから呼び出しを行うためのSOAPのRPC機能を利用したインバウンドサービスエンドポイントを定義する場合は、接続方式にSOAP(.NET)を指定します。

画面例

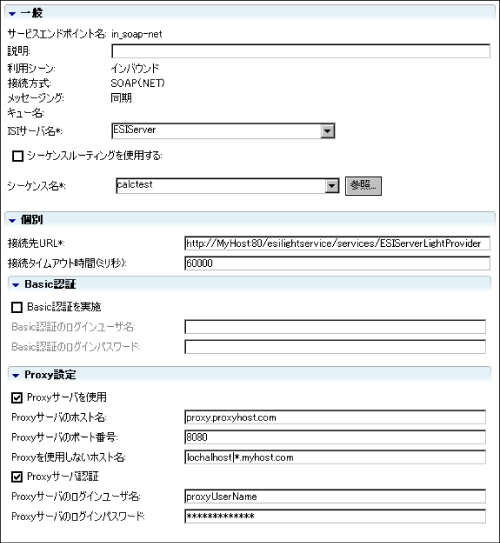

図B.12 SOAP(.NET)の画面例(プロパティビュー)

指定例

表B.9 プロパティの項目
項目	説明	指定例
接続方式	サービスエンドポイント作成時に指定した“SOAP(.NET)”が表示されます。
メッセージング	“同期”が表示されます。
キュー名	指定不要です。同期の場合、キューに格納されません。
ISIサーバ名	接続するISIサーバ名を指定します。以下のどちらかの形式で指定してください。 ESIServer(デフォルト) ESIServer_識別子識別子は、5文字以内の半角英数字です。	必須 ESIServer
シーケンスルーティングを使用する	シーケンスで振り分けるかどうかを指定します。シーケンスの代わりにルーティングを指定してメッセージを振り分ける場合は、チェックボックスをオン(チェックつき)にし、ルーティング名を選択してください。	デフォルトは、“シーケンスで振り分ける”(チェックなし)です。
シーケンス名	実行するシーケンス名を選択します。	必須 calctest
[参照]ボタン	シーケンスエディタまたは[新規シーケンス]ダイアログボックスを表示します。
