Symfoware Server V10.0.0 SQLTOOLユーザーズガイド

4.2.4 アクセスプランの出力形式

アクセスプランは、以下の形式で出力します。

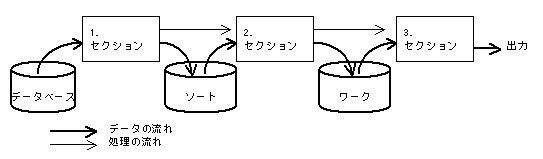

データベースの検索処理は、データベース資源からデータを読み出し、条件の判定やデータの加工を施し、中間結果としてソートテーブルやワークテーブルにデータを出力するという一連の処理を繰り返すことにより、目的の検索結果を求めます。アクセスプランは、このセクションごとの情報を出力します。

アクセスプランでは、以下の情報を出力します。

• セクション情報

• エレメント情報

• SCANエレメントの詳細情報

• JOINエレメント(MERGE JOIN、FETCH JOINおよびNESTED LOOP JOIN)の詳細情報

• INSERTエレメントの詳細情報

• DELETEエレメントの詳細情報

• UPDATEエレメントの詳細情報

• OUTPUTエレメントの詳細情報

• GROUPINGエレメントの詳細情報

• TRIGGER EXECUTIONエレメントの詳細情報

• 動作環境

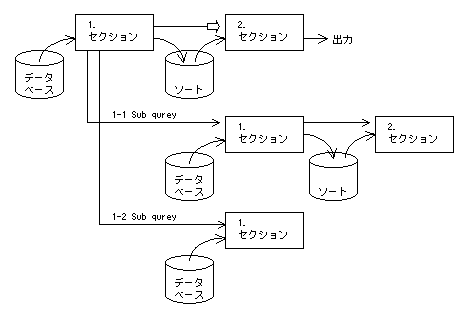

どこかのセクションで副問合せを判定する場合に、そのセクションのエレメント情報中の“subquery evaluation”で表示した副番号(副問合せの処理番号)に対応するように、副問合せの処理単位群を表示します。副問合せの副番号は、次の概念図のように表示します。

上図では、Main queryの1番目のセクションに副問合せが2つあるので、副番号は、それぞれ1-1(1番目のセクションの1番目の副問合せ)、1-2(1番目のセクションの2番目の副問合せ)と表現します。

Main queryの2番目のセクションに副問合せがある場合は、副番号は、2-1、2-2となります。

1-2の副問合せから、さらに副問合せがある場合は、1-2の副問合せの1番目のセクションの1番目の副問合せであるため、その副番号は、1-2.1-1のように表現します。

セクション情報

セクション情報は、そのセクションで実行する各エレメントのサマリ情報を出力します。

[1] セクションの番号

アクセスプラン上のMain queryまたは各Sub queryごとのセクション番号です。

[2] セクション名

そのセクションで処理する代表的なエレメント名を表示します。

セクション名	意味
SCAN	表、インデックス、ソートテーブルおよびワークテーブルからデータを取り出す。
M-JOIN	マージジョインを行う。
F-JOIN	フェッチジョインを行う。
N-JOIN	ネスティドループジョインを行う。
GROUP	検索結果をグループ化する。
UPDATE	表およびインデックスに対して、レコードの挿入、データの更新およびレコードの削除を行う。

[3] 入力資源名1

データの入力となる資源名を表示します。データベース資源の場合は、DSO名を先頭から18バイトの範囲で表示します。中間結果(ソートテーブルまたはワークテーブル)を入力する場合は、SORT0001やWORK0001のようにSymfoware/RDB内部で使用する番号付きの仮想作業域名で表示します。

[4] 入力資源名2

インデックスと表を同時に検索するなど、1つのセクションで複数のデータ資源を入力する場合に、入力資源名を表示します。1つしか資源を入力しない場合は、何も表示しません。

[5] 出力資源名

出力先の資源名を表示します。出力先がない場合(副問合せの最終セクション)は、何も表示しません。

出力資源名	意味
SORTxxxx	出力するソートテーブル名
WORKxxxx	出力するワークテーブル名
APPL	検索結果をアプリケーションに返却する
表DSO名	データベースを更新(INS/DEL/UPD)する場合の表のDSO名

1つのセクションに複数の処理内容がある場合は、複数行で表示することがあります。また、ジョインを行うときは、ジョインする表の数に応じて複数行で表示します。

例1

表を読み込みながら更新対象行を見つけて、その行を更新する。

  =sno===sectname=====input1==============input2==============output/update======
     1 : SCAN        [TBL1_BASE_DSO     ][                  ][                  ]
         UPDATE      [                  ][                  ][TBL1_BASE_DSO     ]

例2

表を読み込みながらグループ化する。

  =sno===sectname=====input1==============input2==============output/update======
     1 : SCAN        [TBL1_BASE_DSO     ][                  ][                  ]
         GROUP       [                  ][                  ][APPL              ]

例3

TBL1とTBL2をフェッチジョインする。

  =sno===sectname=====input1==============input2==============output/update======
     1 : F-JOIN      [TBL1_BASE_DSO     ][                  ][                  ]
                     [TBL2_IX1_DSO      ][TBL2_BASE_DSO     ][APPL              ]

エレメント情報

[1] エレメント番号

当該セクション内でのエレメントの番号を表示します。

[2] エレメント名

エレメント名を表示します。エレメント名には以下のものがあります。

エレメント名	意味
SCAN	表、インデックス、ソートテーブルまたはワークテーブルからデータを取り出す
MERGE JOIN	マージジョインを行う
FETCH JOIN	フェッチジョインを行う
NESTED LOOP JOIN	ネスティドループジョインを行う
INSERT	表、インデックス、ソートテーブルまたはワークテーブルにレコードを挿入する
DELETE	表およびインデックスからレコードを削除する
UPDATE	表およびインデックスのデータを更新する
OUTPUT	問合せの結果をアプリケーションに返却する
GROUPING	複数のレコードをグループ化する
TRIGGER EXECUTION	トリガを実行する

各エレメントの詳細情報について説明します。

SCANエレメントの詳細情報

詳細情報	意味
table name	アクセス対象の表名、ソートテーブル名、ワークテーブル名 ソートテーブル名、ワークテーブル名は以下の形式で表示する。   ソートテーブル名 : SORT0001，SORT0002，‥   ワークテーブル名 : WORK0001，WORK0002，‥
dsi access	DSIの読込み情報   ALL DSI :全DSIにアクセスする   ONE DSI :1つのDSIにアクセスする   SELECTED DSI :探索条件や動作環境ファイルでアクセスするDSIが絞られている （注1)
scan type	読込みのアクセス方式   TABLE KEY SCAN :表をキー値で検索   TABLE ALL SCAN :表の全件を順検索   TABLE PARALLEL SCAN :表の全件を並列に検索   INDEX KEY SCAN(n) :インデックスをキー範囲で検索(注2)   INDEX ALL SCAN :インデックスの全件を順検索   INDEX TABLE SCAN(n) :インデックスをキー範囲検索しながら表のレコードも取り出す(注2)
dso name	アクセス対象のDSO名 DSO名の後方に、そのDSO資源をアクセスするときの占有単位および占有モードを表示する。   占有単位     DSI : DSIの単位     PAGE : ページ単位     REC : レコード単位     NONE : 占有しない   占有モード     SH : 共用モード     EX : 非共用モード     NONE : 占有しない
condition evaluation	条件の判定   Yes : 条件を判定する   No : 条件を判定しない
subquery evaluation	副問合せを判定する場合の副問合せの副番号
scan record number	アクセス対象が、表またはインデックスの場合に、1DSI当たりの読み込むレコード件数の見積り値

注1) DSI分割を行っていない場合はこの情報は出力しません。

注2) (n)はインデックス検索に使用した列数を表します。

例1

表の全件検索(並列スキャン)の場合

  [  1] SCAN ELEMENT
        table name       SCM1.TBL1
        dsi access       ALL DSI
        scan type        TABLE PARALLEL SCAN
        dso name         TBL1_BASE_DSO       [DSI/SH]
        condition evaluation  Yes
        scan record number    25000

例2

インデックスの検索の場合

  [  1] SCAN ELEMENT
        table name       SCM1.TBL1
        scan type        INDEX KEY SCAN(1)
        dso name         TBL1_IX1_DSO        [PAGE/SH]
        condition evaluation  No
        scan record number    250

例3

インデックスと表を同時に検索する場合

  [  1] SCAN ELEMENT
        table name       SCM1.TBL1
        scan type        INDEX TABLE SCAN(2)
        dso name         TBL1_IX1_DSO        [PAGE/SH]
                         TBL1_BASE_DSO       [PAGE/SH]
        condition evaluation  Yes
        subquery evaluation   -->2-1
        scan record number    50

例4

ソートテーブルからTIDを取り出し、表を検索する場合

  [  1] SCAN ELEMENT
        table name       SORT0001
        scan type        TABLE ALL SCAN
        condition evaluation  No
  [  2] SCAN ELEMENT
        table name       SCM1.TBL1
        scan type        TABLE KEY SCAN
        dso name         TBL1_BASE_DSO       [PAGE/SH]
        condition evaluation  No
        scan record number    1

参考

ソートテーブルからTIDを取り出して表を検索するときに読み込むレコード件数の見積り値は、1件と表現します。表からデータを取り出すSCANエレメントは、ソートテーブルに格納されているレコード件数分のSCANを繰り返します。

JOINエレメント(MERGE JOIN、FETCH JOINおよびNESTED LOOP JOIN)の詳細情報

詳細情報	意味
n) table name	ジョイン対象の表名、ソートテーブル名またはワークテーブル名ソートテーブル名、ワークテーブル名は以下の形式で表示する。   ソートテーブル名 : SORT0001、SORT0002、‥   ワークテーブル名 : WORK0001、WORK0002、‥ なお、表名の前の“n)”は結合する表の順番を意味する。
dsi access	DSIの読み込み情報   ALL DSI :全DSIにアクセスする   ONE DSI :1つのDSIにアクセスする   SELECTED DSI :探索条件や動作環境ファイルでアクセスするDSIが絞られている (注1)
scan type	読込みのアクセス方式   TABLE KEY SCAN :表をキー値で検索   TABLE ALL SCAN :表の全件を順検索   TABLE PARALLEL SCAN :表の全件を並列に検索   INDEX KEY SCAN(n) :インデックスをキー範囲で検索(注2)   INDEX ALL SCAN :インデックスの全件を順検索   INDEX TABLE SCAN(n) :インデックスをキー範囲検索しながら表のレコードも取り出す(注2)
dso name	アクセス対象のDSO名 また、DSO名の後方に、そのDSO資源をアクセスするときの占有単位および占有モードを表示する。 占有単位 DSI : DSIの単位 PAGE : ページ単位 REC : レコード単位 NONE : 占有しない 占有モード SH : 共用モード EX : 非共用モード NONE : 占有しない
join key column	MERGE JOIN時にジョインで使用した列数
condition evaluation	条件の判定 Yes : 条件を判定する No : 条件を判定しない
subquery evaluation	副問合せを判定する場合の副問合せの副番号
scan record number	アクセス対象が、表またはインデックスの場合に、1DSI当たりの読み込むレコード件数の見積り値

注1) DSI分割を行っていない場合はこの情報は出力しません。

注2) (n)はインデックス検索に使用した列数を表します。

例1

MERGE JOINの詳細情報

    [  1] MERGE JOIN ELEMENT
        1) table name       SCM1.TBL1
           scan type        INDEX ALL SCAN
           dso name         TBL1_IX1_DSO        [DSI/SH]
           join key column       2
           condition evaluation  No
           scan record number    2500
        2) table name       SORT0001
           scan type        TABLE ALL SCAN
           join key column       2
           condition evaluation  Yes

例2

FETCH JOINの詳細情報

  [  1] FETCH JOIN ELEMENT
        1) table name       SCM1.TBL1
           dsi access       SELECTED DSI
           scan type        INDEX KEY SCAN(3)
           dso name         TBL1_IX1_DSO        [PAGE/SH]
           condition evaluation  Yes
           scan record number    20
        2) table name       SCM1.TBL2
           dsi access       ONE DSI
           scan type        INDEX TABLE SCAN(2)
           dso name         TBL2_IX1_DSO        [PAGE/SH]
                            TBL2_BASE_DSO       [PAGE/SH]
           condition evaluation  Yes
           scan record number    10

例3

NESTED LOOP JOINの詳細情報

  [  1] NESTED LOOP JOIN ELEMENT
        1) table name       WORK0001
           scan type        TABLE ALL SCAN
           condition evaluation  No
        2) table name       SCM1.TBL2
           scan type        TABLE ALL SCAN
           dso name         TBL2_BASE_DSO       [DSI/SH]
           condition evaluation  Yes
           subquery evaluation   -->2-1
           scan record number    2000

参考

フェッチジョインおよびネスティドループジョインの2番目の表の読み込むレコード件数の見積りは、1番目の表の1レコードに結合する1DSI当たりのレコード数を表現します。

INSERTエレメントの詳細情報

詳細情報	意味
table name	挿入対象の表名、ソートテーブル名またはワークテーブル名
dso name	レコード挿入対象のDSO名一覧 DSO名の後方に、そのDSO資源をアクセスするときの占有単位および占有モードを表示する。 占有単位 DSI : DSIの単位 PAGE : ページ単位 REC : レコード単位 占有モード EX : 非共用モード
insert record length	挿入対象がソートテーブルまたはワークテーブルの場合、ソートテーブルまたはワークテーブルに出力するレコード長を表示する。（単位はバイト）

例1

データベースへのINSERTの場合

  [  1] INSERT ELEMENT
        table name       SCM1.TBL1
        dso name         TBL1_BASE_DSO       [REC/EX]
                         TBL1_IX1_DSO        [REC/EX]

例2

ソートテーブルへのINSERTの場合

  [  1] SCAN ELEMENT
        table name       SCM1.TBL1
        scan type        INDEX KEY SCAN(1)
        dso name         TBL1_IX1_DSO        [PAGE/SH]
        condition evaluation  No
        scan record number    500
  [  2] INSERT ELEMENT
        table name       SORT0001
        insert record length  58

DELETEエレメントの詳細情報

詳細情報	意味
table name	レコード削除対象の表名
dso name	レコード削除対象のDSO名一覧 DSO名の後方に、そのDSO資源をアクセスするときの占有単位および占有モードを表示する。 占有単位 DSI : DSIの単位 PAGE : ページ単位 REC : レコード単位 占有モード EX : 非共用モード

例

表とインデックスからレコードを削除する場合

  [  1] SCAN ELEMENT
        table name       SCM1.TBL1
        scan type        TABLE KEY SCAN
        dso name         TBL1_BASE_DSO       [PAGE/SH]
        condition evaluation  No
        scan record number    1
  [  2] DELETE ELEMENT
        table name       SCM1.TBL1
        dso name         TBL1_BASE_DSO       [PAGE/EX]
                         TBL1_IX1_DSO        [PAGE/EX]

UPDATEエレメントの詳細情報

詳細情報	意味
table name	更新対象の表名
dso name	更新対象のＤＳＯ名一覧 ＤＳＯ名の後方に、そのＤＳＯ資源をアクセスするときの占有単位および占有モードを表示する。 占有単位 DSI : DSIの単位 PAGE : ページ単位 REC : レコード単位 占有モード EX : 非共用モード

例

表とインデックスのデータを更新する場合

  [  1] SCAN ELEMENT
        table name       SORT0001
        scan type        TABLE ALL SCAN
        condition evaluation  No
  [  2] SCAN ELEMENT
        table name       SCM1.TBL1
        scan type        TABLE KEY SCAN
        dso name         TBL1_BASE_DSO       [PAGE/SH]
        condition evaluation  No
        scan record number    1
  [  3] UPDATE ELEMENT
        table name       SCM1.TBL1
        dso name         TBL1_BASE_DSO       [PAGE/EX]
                         TBL1_IX1_DSO        [PAGE/EX]

OUTPUTエレメントの詳細情報

詳細情報	意味
record length	出力するレコード長（単位はバイト）

例

表をインデックスで検索して、結果をアプリケーションに返却する場合

  [  1] SCAN ELEMENT
        table name       SCM1.TBL1
        scan type        INDEX TABLE SCAN(1)
        dso name         TBL1_IX1_DSO        [PAGE/SH]
                         TBL1_BASE_DSO       [PAGE/SH]
        condition evaluation  No
        scan record number    10
  [  2] OUTPUT ELEMENT
        record length         150

GROUPINGエレメントの詳細情報

詳細情報	意味
condition evaluation	条件の判定 Yes : 条件を判定する No : 条件を判定しない
subquery evaluation	副問合せを判定する場合の副問合せの副番号

例

表を検索してグループ化する場合

  [  1] SCAN ELEMENT
        table name       SCM1.TBL1
        scan type        TABLE ALL SCAN
        dso name         TBL1_BASE_DSO       [NONE/NONE]
        condition evaluation  No
        scan record number    1000
  [  2] GROUPING ELEMENT
        condition evaluation  No
  [  3] OUTPUT ELEMENT
        record length         8

TRIGGER EXECUTIONエレメントの詳細情報

詳細情報	意味
trigger name	実行するトリガの名前一覧

例

表を更新したときにトリガを実行する場合

  [  1] SCAN ELEMENT
        table name       SCM1.TBL1
        scan type        TABLE KEY SCAN
        dso name         TBL1_BASE_DSO       [REC/SH]
        condition evaluation  No
        scan record number    1
  [  2] UPDATE ELEMENT
        table name       SCM1.TBL1
        dso name         TBL1_BASE_DSO       [REC/EX]
                         TBL1_IX1_DSO        [REC/EX]
  [  3] TRIGGER EXECUTION ELEMENT
        trigger name     SCM1.TRIGGER1

動作環境

動作環境には、以下の情報を出力します。

詳細情報	意味
transaction access mode	トランザクションのアクセスモード     READ ONLY     READ WRITE
transaction isolation level	トランザクションの独立性水準     SERIALIZABLE     REPEATABLE READ     READ COMMITTED     READ UNCOMMITTED
R_LOCK	行単位の排他の指定有無     YES : 行単位の排他の指定あり     NO : 行単位の排他の指定なし
JOIN_RULE	ジョインにマージジョインを優先するかフェッチジョインを優先するか。     AUTO : Symfoware/RDBが自動的に選択する     MERGE: マージジョインのアクセスモデルを優先する     FETCH: フェッチジョインのアクセスモデルを優先する
JOIN_ORDER	結合表の中に指定した表と外に指定した表のジョイン順の指定。     AUTO : Symfoware/RDBが自動的に選択する     INSIDE: 結合表から先にジョインする     OUTSIDE: 結合表の中に指定した表と結合表の外に指定した表から先にジョインする
SCAN_KEY_ARITHMETIC_RANGE	四則演算の検索範囲について、インデックス範囲検索、または、クラスタキーの検索を行うか否か     YES : インデックスの範囲検索、または、クラスタキー検索を行う     NO : インデックスの範囲検索、または、クラスタキー検索を行わない
SCAN_KEY_CAST	探索条件のCASTオペランドに指定した列でインデックスの範囲検索、または、クラスタキー検索を行うか     YES : インデックスの範囲検索、または、クラスタキー検索を行う     NO : インデックスの範囲検索、または、クラスタキー検索を行わない
TID_SORT	インデックス検索と表データ取得のアクセスモデルでTIDソートを利用するか否か。     YES : TIDソートを利用する     NO : TIDソートを利用しない
TID_UNION	TIDユニオンマージのアクセスモデルを有効にするか。     YES : 有効にする     NO : 有効にしない
USQL_LOCK	UPDATE文：探索またはDELETE文：探索の更新標的レコードを位置づける部分の占有モードの指定     SH : 占有する     EX : 占有しない
IGNORE_INDEX	インデックスを使用しないアクセスプランを選択するか否か。     YES : インデックスを使用しないアクセスプランを選択     NO : インデックスを使用するアクセスプランを選択
SS_RATE	述語ごとの検索範囲の選択率の値
