3.1.4.8 テーブルの詳細設定

　リポジトリデータ格納用テーブルの作成時に、“テーブルの詳細設定を行う”を選択してテーブルを作成することで、データベース上の各テーブルの割り当てサイズ、割り当てスペースや、文字列型・バイナリ型属性の最大長の拡張などを詳細に設定することができます。
　テーブルの詳細設定は、Symfoware/RDBを使用している場合は“データベースの作成”、Oracleデータベースを使用している場合は“データベースの作成”の手順で新規にテーブルを作成するときにのみ設定できます。
　なお、テーブルの詳細設定を行う場合は、データベースのインデックス機能が利用できませんので、リポジトリの運用性能は低下します。

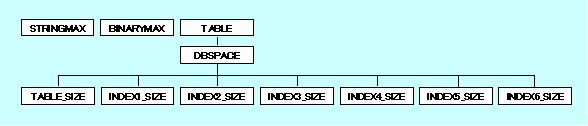

　テーブルの詳細設定を行う場合は、上記のような階層構造をもつ詳細定義ファイルを事前に準備する必要があります。このファイルに、データベース上の各テーブルの割り当てサイズ、割り当てスペースや、文字列型・バイナリ型属性の最大長の拡張などを定義します。
　詳細定義ファイルに設定する値については、Symfoware/RDBを使用している場合は“データベーススペースの見積もり”を、Oracleデータベースを使用している場合は“表領域(TABLESPACE)の見積もり”をそれぞれ参照してください。

詳細定義ファイル

　詳細定義ファイルは、テキストエディタを使って編集します。Interstage ディレクトリサービスでは、新しい詳細定義ファイルを記述するためのサンプルを提供します。このファイルを、テキストエディタを使って編集します。

　次の位置にサンプルファイルがあります。

C:\Interstage\IREP\bin\RDB\sample\irepdb.conf

/opt/FJSVirep/bin/RDB/sample/irepdb.conf

ファイル形式

　以下に、詳細定義ファイルの形式について説明します。

タグの値が指定されていないものは、エラーになります。
タグの名前は、大文字小文字を区別しません。
タグの階層位置が正しければ、タグの出現順番は関係ありません。階層位置を誤って記述したタグはエラーになります。
定義ファイルの記述に必要なタグ(以下で説明するタグ)以外が記述されていた場合、エラーになります。
Oracleデータベース使用時に、LOBテーブルの容量を詳細定義ファイルに指定する必要はありません。

STRINGMAX

[設定内容]
　文字列型属性に登録する文字列の最大長を指定します。

[指定できる回数]
　省略不可、1回

BINARYMAX

[設定内容]
　バイナリ型属性に登録するバイナリデータの最大長を指定します。
　Oracleデータベース使用時は、本タグは指定しないでください。

[指定できる回数]
　省略不可、1回

TABLE

[設定内容]
　テーブル名を指定します。

[指定できる回数]
　省略不可、DS_SCOPE | DS_FILTER | DS_ENTRY 各1回

[下位要素]
　DBSPACE

DBSPACE

[設定内容]
　テーブルに割り当てるスペースの名前を指定します。

Symfoware/RDB使用時
データベーススペース名を指定してください。
Oracleデータベース使用時
表領域(TABLESPACE)名を指定してください。

[指定できる回数]
　省略不可。

Symfoware/RDB使用時
１つのTABLEタグ内に最大10回まで指定できます。
Oracleデータベース使用時
各テーブルに指定できるタグ(DBSPACEタグを除く)の個数分を指定できます。
下記の表を参照。

テーブル名 STRINGMAXを拡張

するしない

DS_SCOPE 4 6

DS_FILTER 5 7

DS_ENTRY 3 3

ただし、同一のテーブル・インデックスを複数のDBSPACEに指定することはできません。

[上位要素]
　TABLE

[下位要素]
　TABLE_SIZE、INDEX1_SIZE、INDEX2_SIZE、INDEX3_SIZE、INDEX4_SIZE、INDEX5_SIZE、INDEX6_SIZE

TABLE_SIZE

[設定内容]
　テーブルの全体サイズを指定します。

[指定できる回数]
　省略不可。

Symfoware/RDB使用時
TABLEタグ内に1回以上の指定ができます。ただし、1つのDBSPACEには1回だけ指定できます。
Oracleデータベース使用時
TABLEタグ内に1回だけ指定できます。

[上位要素]
　DBSPACE

INDEX1_SIZE

[設定内容]
　テーブルのインデックスのサイズを指定します。

[指定できる回数]

Symfoware/RDB使用時
TABLEタグ内に1回以上の指定ができます。ただし、1つのDBSPACEには1回だけ指定できます。
Oracleデータベース使用時
TABLEタグ内に1回だけ指定できます。

[上位要素]
　DBSPACE

INDEX2_SIZE

　INDEX1_SIZEと同じです。

INDEX3_SIZE

　INDEX1_SIZEと同じです。

INDEX4_SIZE

　INDEX1_SIZEと同じです。

INDEX5_SIZE

　INDEX1_SIZEと同じです。

INDEX6_SIZE

　INDEX1_SIZEと同じです。

　各データ型の最大長は以下のとおりです。

項目	Symfoware使用時	Oracle使用時	備考
文字列型の最大長 STRINGMAX	942～10000 バイト	942～4000 バイト	テーブルの詳細設定を行わない場合は、942 バイトです。
バイナリ型の最大長 BINARYMAX	32K～16M	－	テーブルの詳細設定を行わない場合は、32Kです。
TABLE_SIZE	64K～999999M	64K～999999M	テーブルの詳細設定を行わない場合は、テーブル作成時の登録する最大エントリ数の指定により可変です。
INDEX1_SIZE INDEX2_SIZE INDEX3_SIZE INDEX4_SIZE INDEX5_SIZE INDEX6_SIZE	64K～999999M	64K～999999M	テーブルの詳細設定を行わない場合は、テーブル作成時の登録する最大エントリ数の指定により可変です。

　STRINGMAXを除く各項目のサイズには、K(Kバイト)、M(Mバイト)を付加して指定できます。1Kバイトは1024バイト、1Mバイトは1024キロバイトです。

　各テーブルに指定できるタグの関係は、以下のとおりです。

タグ名	TABLEタグの指定値
タグ名	DS_SCOPE	DS_FILTER	DS_ENTRY
TABLE_SIZE	○	○	○
INDEX1_SIZE	○	○	○
INDEX2_SIZE	○	○	○
INDEX3_SIZE	△	△	×
INDEX4_SIZE	△	○	×
INDEX5_SIZE	○	△	×
INDEX6_SIZE	×	○	×

○：必須、△：STRINGMAXを拡張する場合は指定不可、×：指定不要

　以下に、詳細定義ファイルの定義例を示します。

以下の条件でのSymfoware/RDBを使用した場合の詳細定義ファイルの定義例

属性値の最大長は変更しない
データベーススペースはDSDBSPACEのみを使用
1リポジトリに登録するエントリ数を10,000
1エントリの属性数(objectClass属性を含む)の平均が30個
1エントリあたりのバイナリ型属性の合計サイズが2Kバイト

リポジトリに登録する文字列型属性の平均サイズが200バイト

<STRINGMAX> 942 </STRINGMAX>
<BINARYMAX> 32K </BINARYMAX>
<TABLE> DS_SCOPE
    <DBSPACE> DSDBSPACE
        <TABLE_SIZE> 6400K </TABLE_SIZE>
        <INDEX1_SIZE> 800K </INDEX1_SIZE>
        <INDEX2_SIZE> 1200K </INDEX2_SIZE>
        <INDEX3_SIZE> 5600K </INDEX3_SIZE>
        <INDEX4_SIZE> 5600K </INDEX4_SIZE>
        <INDEX5_SIZE> 800K </INDEX5_SIZE>
    </DBSPACE>
</TABLE>
<TABLE> DS_FILTER
    <DBSPACE> DSDBSPACE
        <TABLE_SIZE> 120M </TABLE_SIZE>
        <INDEX1_SIZE> 21M </INDEX1_SIZE>
        <INDEX2_SIZE> 53M </INDEX2_SIZE>
        <INDEX3_SIZE> 170M </INDEX3_SIZE>
        <INDEX4_SIZE> 39M </INDEX4_SIZE>
        <INDEX5_SIZE> 170M </INDEX5_SIZE>
        <INDEX6_SIZE> 39M </INDEX6_SIZE>
    </DBSPACE>
</TABLE>
<TABLE> DS_ENTRY
    <DBSPACE> DSDBSPACE
        <TABLE_SIZE> 147M </TABLE_SIZE>
        <INDEX1_SIZE> 22M </INDEX1_SIZE>
        <INDEX2_SIZE> 36M </INDEX2_SIZE>
    </DBSPACE>
</TABLE>

　上記のようにテーブル毎に、テーブルの割り当てサイズや、インデックスの割り当てサイズを指定します。

上記の例を元に、DBSPACEを複数指定する場合の記述例を示します。

テーブルごとにDBSPACEを分割する場合

～
<TABLE> DS_SCOPE
    <DBSPACE> DSDBSPACE_1
        <TABLE_SIZE> 6400K </TABLE_SIZE>
        <INDEX1_SIZE> 800K </INDEX1_SIZE>
        <INDEX2_SIZE> 1200K </INDEX2_SIZE>
        <INDEX3_SIZE> 5600K </INDEX3_SIZE>
        <INDEX4_SIZE> 5600K </INDEX4_SIZE>
        <INDEX5_SIZE> 800K </INDEX5_SIZE>
    </DBSPACE>
</TABLE>
<TABLE> DS_FILTER
    <DBSPACE> DSDBSPACE_2
        <TABLE_SIZE> 120M </TABLE_SIZE>
        <INDEX1_SIZE> 21M </INDEX1_SIZE>
        <INDEX2_SIZE> 53M </INDEX2_SIZE>
        <INDEX3_SIZE> 170M </INDEX3_SIZE>
        <INDEX4_SIZE> 39M </INDEX4_SIZE>
        <INDEX5_SIZE> 170M </INDEX5_SIZE>
        <INDEX6_SIZE> 39M </INDEX6_SIZE>
    </DBSPACE>
</TABLE>
<TABLE> DS_ENTRY
    <DBSPACE> DSDBSPACE_3
        <TABLE_SIZE> 147M </TABLE_SIZE>
        <INDEX1_SIZE> 22M </INDEX1_SIZE>
        <INDEX2_SIZE> 36M </INDEX2_SIZE>
    </DBSPACE>
</TABLE>

テーブルとインデックスを異なるDBSPACEに作成する場合

～
<TABLE> DS_SCOPE
    <DBSPACE> DSDBSPACE_TBL
        <TABLE_SIZE>  6400K </TABLE_SIZE>
    </DBSPACE>
    <DBSPACE> DSDBSPACE_IDX
        <INDEX1_SIZE>  800K </INDEX1_SIZE>
        <INDEX2_SIZE> 1200K </INDEX2_SIZE>
        <INDEX3_SIZE> 5600K </INDEX3_SIZE>
        <INDEX4_SIZE> 5600K </INDEX4_SIZE>
        <INDEX5_SIZE>  800K </INDEX5_SIZE>
    </DBSPACE>
</TABLE>
～

テーブルとインデックスをすべて異なるDBSPACEに作成する場合

～
<TABLE> DS_FILTER
    <DBSPACE> DSDBSPACE_TBL
        <TABLE_SIZE>  120M </TABLE_SIZE>
    </DBSPACE>
    <DBSPACE> DSDBSPACE_IDX1
        <INDEX1_SIZE>  21M </INDEX1_SIZE>
    </DBSPACE>
    <DBSPACE> DSDBSPACE_IDX2
        <INDEX2_SIZE> 53M </INDEX2_SIZE>
    </DBSPACE>
    <DBSPACE> DSDBSPACE_IDX3
        <INDEX3_SIZE> 170M </INDEX3_SIZE>
    </DBSPACE>
    <DBSPACE> DSDBSPACE_IDX4
        <INDEX4_SIZE> 39M </INDEX4_SIZE>
    </DBSPACE>
    <DBSPACE> DSDBSPACE_IDX5
        <INDEX5_SIZE>  170M </INDEX5_SIZE>
    </DBSPACE>
    <DBSPACE> DSDBSPACE_IDX6
        <INDEX6_SIZE> 39M </INDEX6_SIZE>
    </DBSPACE>
</TABLE>
～

テーブルを複数のDBSPACEに作成する場合(データベースがSymfoware/RDBの場合にだけ指定できます。)

～
<TABLE> DS_ENTRY
    <DBSPACE> DSDBSPACE_TBL1
        <TABLE_SIZE>  100M </TABLE_SIZE>
    </DBSPACE>
    <DBSPACE> DSDBSPACE_TBL2
        <TABLE_SIZE>  47M </TABLE_SIZE>
    </DBSPACE>
    <DBSPACE> DSDBSPACE_IDX
        <INDEX1_SIZE>  22M </INDEX1_SIZE>
        <INDEX2_SIZE>  36M </INDEX2_SIZE>
    </DBSPACE>
</TABLE>
～
