ServerView Resource Coordinator VE 導入ガイド

付録C ポート一覧

ここでは、本製品で使用するポートについて説明します。

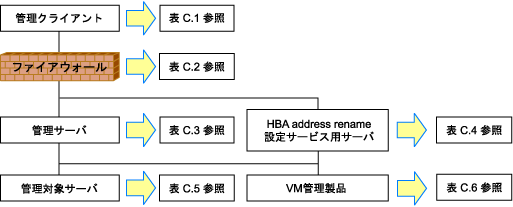

本製品の接続形態を以下に示します。

図C.1 接続形態

本製品では、システムの構成時または変更時にポートを設定します。
設定方法については、「6.3.1.2 ポート番号の変更」または「6.3.2.6 ポート番号の変更」を参照してください。
ポート設定時に、ポート番号が既存のサービスのポート番号と競合する場合は、競合しない他の番号を割り当ててください。

以下に、本製品の機能で利用されているポート番号を示します。本製品が動作するために接続を許可してください。

表C.1 管理クライアント

機能概要	送信元				送信先				プロトコル
	サーバ	サービス	ポート	変更	サーバ	サービス	ポート	変更
Web GUI表示	管理クライアント	-	不定値	不可	管理サーバ	rcxweb	23461	可能	tcp
ServerView Operations Manager (*1)
						http	3169

表C.2 ファイアウォール

機能概要	接続方向	送信元		送信先		プロトコル
		サーバ	ポート	サーバ	ポート
Web GUI表示	片方向	管理クライアント	不定値	管理サーバ	23461	tcp
ServerView Operations Manager (*1)
					3169

表C.3 管理サーバ

機能概要	送信元				送信先				プロトコル
	サーバ	サービス	ポート	変更	サーバ	サービス	ポート	変更
Web GUI表示	管理クライアント	-	不定値	不可	管理サーバ	rcxweb	23461	可能	tcp
ServerView Operations Manager (*1)						http	3169
内部制御	管理サーバ	-	不定値	-	管理サーバ	nfdomain	23457	可能	tcp
		-	不定値	-		rcxmgr	23460	可能	tcp
		-	不定値	-		rcxtask	23462	可能	tcp
		-	不定値	-		rcxmongrel1	23463	可能	tcp
						rcxmongrel2	23464	可能	tcp
リソース監視・制御	管理サーバ	-	不定値	-	管理対象サーバ(物理OS)	nfagent	23458	可能	tcp
		-	不定値	-	サーバ管理装置(マネジメントブレード)	snmp	161	不可	udp
		-	不定値	-		snmptrap	162	不可	udp
		-	不定値	-	サーバ管理装置(リモートマネジメントコントローラ)	ipmi	623	不可	udp
		-	不定値	-		snmptrap	162	不可	udp
		-	不定値	-		telnet	23	不可	tcp
ServerView Agent (*1)	管理サーバ	-	不定値	-	管理対象サーバ	snmp	161	不可	tcp udp
	管理対象サーバ	-	不定値	-	管理サーバ	snmptrap	162	不可	udp
バックアップ・リストア、 クローニング	管理サーバ	-	4972	不可	管理対象サーバ	-	4973	不可	udp
	管理対象サーバ	-	4973	不可	管理サーバ	-	4972	不可	udp
		bootpc	68	不可		bootps	67	不可	udp
		-	不定値	-		pxe	4011	不可	udp
		-	不定値	-		tftp	69	不可	udp
	管理サーバ	-	不定値	-	管理サーバ	-	4971	不可	tcp
バックアップ クローニング採取	管理対象サーバ	-	14974～14989	-	管理サーバ	-	14974～14989	-	tcp udp
リストア クローニング配付	管理対象サーバ	-	不定値	-	管理サーバ	-	14974～14989	-	tcp udp
サーバ起動確認	管理サーバ	-	-	-	管理対象サーバ	-	-	-	ICMP (*2)
VMware ESX, vCenter Server (*3)	管理サーバ	-	不定値	-	管理対象サーバ、 vCenter Server	-	443	不可	tcp
LANスイッチ探索	管理サーバ	-	-	-	LANスイッチ	-	-	-	ICMP

表C.4 HBA address rename設定サービス用サーバ

機能概要	送信元				送信先				プロトコル
	サーバ	サービス	ポート	変更	サーバ	サービス	ポート	変更
HBA address rename設定サービス	HBA address rename設定サービス用サーバ	-	不定値	不可	管理サーバ	rcxweb	23461	可能	tcp
		bootps	67	不可	管理対象サーバ	bootpc	68	不可	udp
		pxe	4011	不可
		tftp	69	不可		-	不定値	-	udp

表C.5 管理対象サーバ

機能概要	送信元				送信先				プロトコル
	サーバ	サービス	ポート	変更	サーバ	サービス	ポート	変更
リソース監視・制御	管理サーバ	-	不定値	-	管理対象サーバ (物理OS)	nfagent	23458	可能	tcp
					管理対象サーバ (VMware)	https	443	不可	tcp
					管理対象サーバ (Hyper-V)	RPC	135	不可	tcp
						NETBIOS Name Service	137	不可	tcp udp
						NETBIOS Datagram Service	138	不可	udp
						NETBIOS Session Service	139	不可	tcp
						SMB	445	不可	tcp udp
ServerView Agent (*1)	管理サーバ	-	不定値	-	管理対象サーバ	snmp	161	不可	tcp udp
	管理対象サーバ	-	不定値	-	管理サーバ	snmptrap	162	不可	udp
バックアップ・リストア、 クローニング	管理サーバ	-	4972	不可	管理対象サーバ	-	4973	不可	udp
	管理対象サーバ	-	4973	不可	管理サーバ	-	4972	不可	udp
		-	不定値	-		tftp	69	不可	udp
HBA address rename設定サービス	管理対象サーバ	bootpc	68	不可	HBA address rename設定サービス用サーバ	bootps	67	不可	udp
						pxe	4011	不可	udp
		-	不定値	-		tftp	69	不可	udp
VMware ESX (*3)	管理サーバ	-	不定値	-	管理対象サーバ	-	443	不可	tcp

表C.6 VM管理製品(VMware vCenter Server)

機能概要	送信元				送信先				プロトコル
	サーバ	サービス	ポート	変更	サーバ	サービス	ポート	変更
vCenter Server	管理サーバ	-	不定値	-	vCenter Server	-	443	不可	tcp

*1: PRIMERGYシリーズを利用する場合に必要です。
*2: ICMPのECHO_REQUESTデータグラム
*3: VMware ESXを管理対象とする場合に必要です。
