ETERNUS SF Storage Cruiser 13.4 ユーザーズガイド

B.10.4 性能表示方法の説明

性能管理ウィンドウの装置のツリー表示上で、性能を表示させたい要素を選択し、右クリックしてポップアップメニューから[性能グラフ表示]を選択します。性能を表示できる要素は以下のとおりです。

• ファイバチャネルスイッチの場合

  要素	ファイバチャネルスイッチ
  ポート	○

• ETERNUS ディスクアレイ装置の場合

  要素	ETERNUS8000, ETERNUS4000(M80/100除く)	ETERNUS6000	ETERNUS4000(M80/100), ETERNUS3000(M50除く), ETERNUS GR series(ETERNUS GR720以上)	ETERNUS2000
  LUN LogicalVolume RAIDGroup Disk CM	○	○	○	○
  CA	○	○	×	×
  CM Port	×	×	×	○
  DA	×	○	×	×
  装置名	○	×	×	○

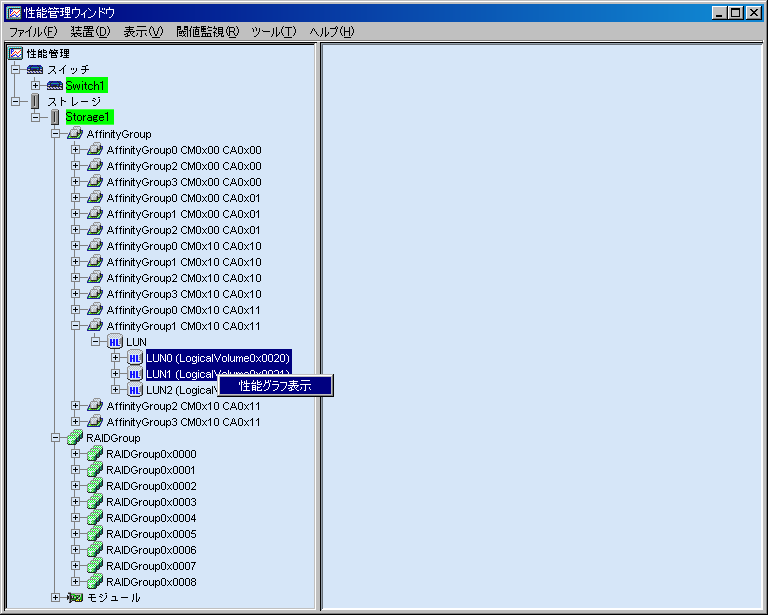

要素を選択する際、同一装置に対する複数の要素（同一種に限ります）を選択することもできます。[Ctrl]キーや[Shift]キーを押しながら要素を左クリックすることで複数選択し、右クリックして［性能グラフ表示］を選択します。ただし、装置名を複数選択した場合は、右クリックしても［性能グラフ表示］を表示しません。

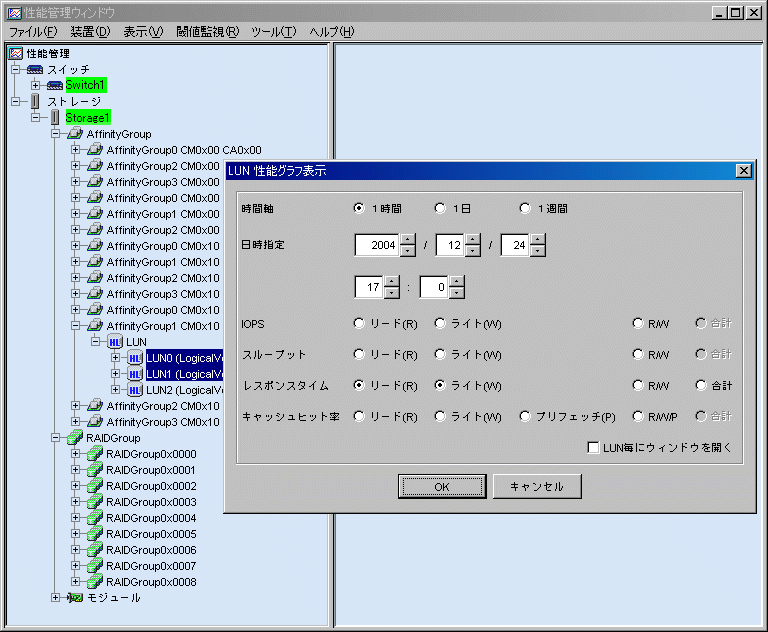

以下のようなダイアログが表示されますので性能表示パラメーターを入力します。

ダイアログの内容は性能要素によって異なります。詳しい入力方法は、「7.2 性能管理の流れ」を参照してください。また、[日時指定]には、グラフの中央に表示する日時を指定します。指定できる日時は、7日後の0時までです。

入力が完了し、<OK>ボタンを選択するとグラフウィンドウが右に表示されます。
