B.1 BC管理DBの構成

BC管理DBの構成を説明します。

BC管理DBをセットアップすると、RDBシステムごとに以下の構成でデータベースが定義されます。これらの資源名（DSI名など）を利用して、データベースとしての運用設計をしてください。

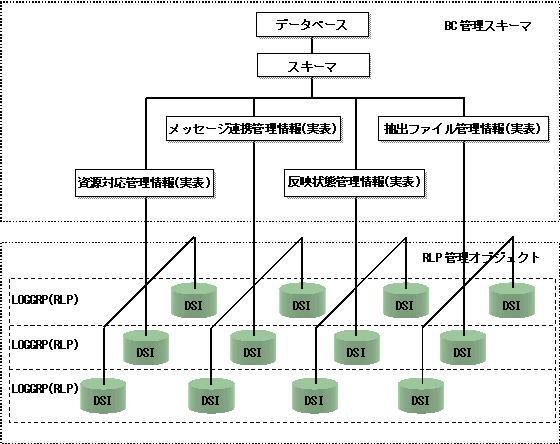

BC管理DBの構成の概要図を以下に示します。

[図：BC管理DBの構成概要]

■BC管理DBの資源名

BC管理DBのセットアップで定義される資源名を説明します。

[表：データベース名とスキーマ名]

種別	定義名	備考
データベース名	BC構成パラメタファイルのBCMNDBパラメタに指定した文字列	省略不可
スキーマ名	BC_SCH	名前は固定

[表：表名とDSO名]

情報名	実表名	DSO名		格納構造	備考
資源対応関係管理情報	BC_TL_CODE	表	BC_DSO_TL_CODE	SEQUENTIAL	名前は固定
		インデックス	BC_DSO_IX_CODE_MAIN	BTREE
		インデックス	BC_DSO_IX_CODE_SUB	BTREE
メッセージ連携管理情報	BC_TL_POINT	表	BC_DSO_TL_POINT	SEQUENTIAL
		インデックス	BC_DSO_IX_POINT_MAIN	BTREE
		インデックス	BC_DSO_IX_POINT_SUB	BTREE
反映状態管理情報	BC_TL_RESTART	表	BC_DSO_TL_RESTART	SEQUENTIAL
		インデックス	BC_DSO_IX_RESTART	BTREE
RERUNログ抽出ファイル管理情報	BC_TL_CYCLE	表	BC_DSO_TL_CYCLE	SEQUENTIAL
		インデックス	BC_DSO_IX_CYCLE	BTREE

[表:BC管理DBの構成]

情報名	インデックスのDSO名	意味	構成列
資源対応関係管理情報	BC_DSO_IX_CODE_MAIN	主キー(UNIQUE)	OTHER_CODE,OTHER_DB_CODE,RLP_CODE,KIND
	BC_DSO_IX_CODE_SUB	2次キー(UNIQUE)	OWN_CODE,OWN_DB_CODE,RLP_CODE,KIND
メッセージ連携管理情報	BC_DSO_IX_POINT_MAIN	主キー(UNIQUE)	POINT_NAME,POINT_KIND, RLP_CODE
	BC_DSO_IX_POINT_SUB	2次キー(UNIQUE)	POINT_CODE,POINT_SUB_CODE,RLP_CODE
反映状態管理情報	BC_DSO_IX_RESTART	主キー(UNIQUE)	DSI_CODE,DB_CODE,KIND,RLP_CODE
RERUNログ抽出ファイル管理情報	BC_DSO_IX_CYCLE	主キー(UNIQUE)	RLP_CODE,KIND

BC管理DBはシステムがアクセスするため、詳細な表のレイアウトは意識する必要はありません。表・インデックスのDSI構成を元に運用を行ってください。

レイアウトの詳細を確認する場合は、Symfoware Serverのrdbprtコマンドで確認することができます。

• BC構成パラメタファイルの詳細は“セットアップガイド”の“BC構成パラメタファイルの編集”を参照してください。

• Symfoware Serverのrdbprtコマンドについては“Symfoware Server コマンドリファレンス”を参照してください。

[表：DSI名とデータベーススペース名]

情報名	DSI名 (上段=表、中段および下段=インデックス)	DSI分割値	格納構造/ページ長	データベーススペース名
資源対応関係管理情報	BC_DSI_RLPのID_TL_CODE	RLPのID	SEQUENTIAL/32K	BC_DBSP_RLPのID（注1）
	BC_DSI_RLPのID_IX_CODE_MAIN		BTREE/16K（注2）
	BC_DSI_RLPのID_IX_CODE_SUB		BTREE/16K（注2）
メッセージ連携管理情報	BC_DSI_RLPのID_TL_POINT		SEQUENTIAL/32K
	BC_DSI_RLPのID_IX_POINT_MAIN		BTREE/16K（注2）
	BC_DSI_RLPのID_IX_POINT_SUB		BTREE/16K（注2）
反映状態管理情報	BC_DSI_RLPのID_TL_RESTART		SEQUENTIAL/32K
	BC_DSI_RLPのID_IX_RESTART		BTREE/16K（注2）
RERUNログ抽出ファイル管理情報	BC_DSI_RLPのID_TL_CYCLE		SEQUENTIAL/32K
	BC_DSI_RLPのID_IX_CYCLE		BTREE/16K（注2）

RLPのID：rdbbcrlpコマンドで確認したRLPのID

注1）rdbbcmndbコマンドで定義文を生成したときのデータベーススペース名です。両ノードのデータベーススペース構成は一致させるため、rdbbcmndbコマンドで作成した定義文は、データベーススペースに関してもそのまま利用してください。

注2）BTREE構造のページ長はindex部とbase部共通です。

■RLPのIDの確認方法

BC管理DBの運用において、対象DSIはRLPのIDを確認することでRLPやロググループに関係するDSIを特定します。DCUを構成する2つのRLPのうち、該当するRLP名を特定してからRLPのIDを特定してください。
RLPのIDの確認は、rdbbcdcuコマンドで行います。

rdbbcdcuコマンドの表示例を以下に説明します。

表示例

rdbbcdcuコマンドにて、DCU構成を確認し、DCUの2つのRLPを確認します。

$ rdbbcdcu -V -b

LogGroup             : system
RLCbuffNum           : 128
RLCbuffSize          : 2k
RLCnum               : 10
RLCsize              : 10240k
RLPid  RLPname   Kind       OnMode   OnStat   RLPstat
    1  rlp001    origin     capture  online   normal
    2  rlp002    duplicate  -        standby  normal

 InhCause   ConStat     DisConCause
 -          connection  -
 -          -           -
