付録F DBミラーリングシステムの状態遷移

DBミラーリングシステムのノードの状態には、正系、副系、昇格正系、切替え中、オフラインの5つの状態があります。DBミラーリングシステムのノードの状態が、ある状態から別の状態に変化することを、状態遷移といいます。

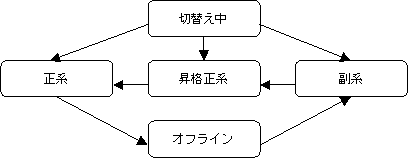

DBミラーリングシステムのノードの状態遷移を以下に示します。

[図：DBミラーリングシステムのノードの状態遷移]

注）正系、昇格正系、副系、切替え中の各状態からは、オフライン状態に相互に状態遷移します。
上図では、それを省略して、主な状態遷移を説明しています。

• 正系：
  データベースの正本として参照・更新業務に使用します。

• 昇格正系：
  副系から正系に状態遷移後の状態です。機能は正系と同じです。

• 副系：
  データベースの副本として参照業務に使用します。

• 切替え中：
  アクセスできない状態です。状態遷移中で、正系でもなく、副系でもない状態です。

• オフライン：
  データベースが接続不可の状態です。

[表：DBミラーリングシステムの運用の状態遷移とデータベース操作(DML)との関係]

F.1 業務から見た状態遷移

F.2 運用パターンから見た状態遷移
