1.1.1 「はじめに」の定義方法

「はじめに」の運用の定義方法を説明します。

■定義の流れ

1. サーバに設定しているローカル定義の内容をCSVファイルに出力します。

2. Event Designer をインストールします。

3. Event Designer で定義します。

4. Event Designerの定義をCSVファイルに出力します。

5. 設定した定義をサーバに反映します。

■定義の詳細

◆1.サーバに設定しているローカル定義の内容をCSVファイルに出力します。

1. 運用管理サーバで、mpaoscrcsv(イベントコリレーション定義のCSV出力コマンド)を使用して、設定されている定義を出力します。

   /opt/FJSVfwaos/usr/bin/mpaoscrcsv -o /tmp/correlation.csv

   mpaoscrcsv(イベントコリレーション定義のCSV出力コマンド)の詳細については、“Systemwalker Centric Manager リファレンスマニュアル”を参照してください。

2. Event DesignerをインストールするマシンにCSVファイル(/tmp/correlation.csv)をコピーします。コピー後のCSVファイルを、c:\temp\correlation.csvとします。

◆2.Event Designer をインストールします。

1. Systemwalker Centric Manager のセットアップ画面を起動します。

   ローカルインストールを行う場合はCD-ROMから、ネットワークインストールで行う場合は、ネットワーク接続したドライブからインストールコマンドを実行します。

   CD-ROMまたはネットワーク接続ドライブ\swsetup.exe

   →セットアップ画面が表示されます。



2. [ツール]の[Event Designer]を起動します。

   →[ようこそ]画面が表示されます。あとは、画面の指示に従って操作して、インストールします。

3. Event Designer を起動します。

   以下のMicrosoft(R) Excelファイルを起動します。

   Event Designerインストールディレクトリ\bin\Event Designer.xls



◆3.Event Designer で定義します。

1. [CSV入力]ボタンをクリックします。入力するファイルにmpaoscrcsv(イベントコリレーション定義のCSV出力コマンド)で出力したCSVファイル(c:\temp\correlation.csv)を指定します。

   →CSVファイルの内容が、Event Designerに反映されます。

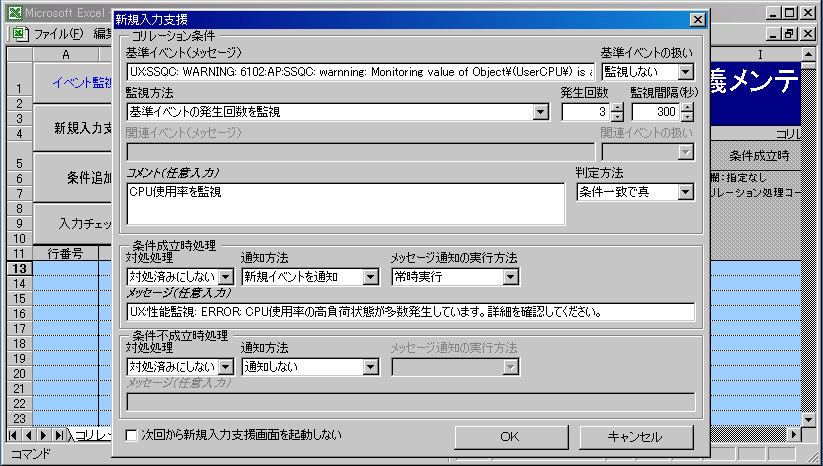

2. [コリレーション定義]ボタンをクリックし、サブメニューから[コリレーション監視の条件定義]をクリックします。



   →[コリレーション監視の条件定義メンテナンス]シートと[新規入力支援]画面が表示されます。



3. 項目を設定します。

   (1)コリレーション条件

   • (1-1)[基準イベント(メッセージ)]：UX:SSQC: WARNING: 6102:AP:SSQC: warnning: Monitoring value of Object\(UserCPU\) is above than upper warning level\.
   • (1-2)[基準イベントの扱い]：監視しない
   • (1-3)[監視方法]：基準イベントの発生回数を監視
   • (1-4)[発生回数]：3
   • (1-5)[監視間隔（秒）]：300
   • (1-6)[コメント](任意入力)：CPU使用率を監視
   • (1-7)[判定方法]：条件一致で真

     (1-1)では、正規表現を使用します。正規表現については、“Systemwalker Centric Manager 使用手引書 監視機能編”の“正規表現の設定例”を参照してください。

   (2)[条件成立時処理]

   • (2-1)[対処処理]：対処済みにしない
   • (2-2)[通知方法]：新規イベントを通知
   • (2-3)[メッセージ通知の実行方法]：常時実行
   • (2-4)[メッセージ]：UX:性能監視: ERROR: CPU使用率の高負荷状態が多数発生しています。詳細を確認してください。

   (3)[条件不成立時処理]

   • (3-1)[対処処理]：対処済みにしない
   • (3-2)[通知方法]：通知しない



4. [OK]ボタンをクリックします。

   →コリレーション監視の条件定義の各シートに設定した項目が反映されます。

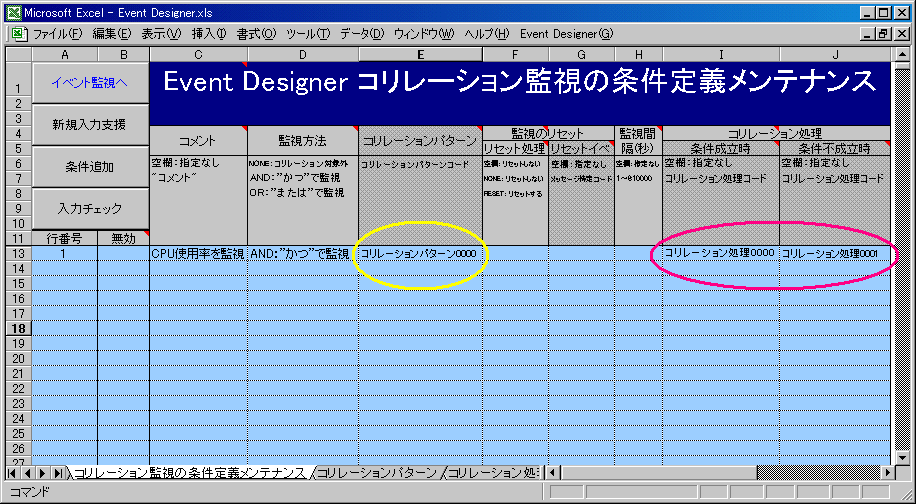

   • [コリレーション監視の条件定義メンテナンス]シート・・・・・・(1)[コリレーション条件]、(2)条件成立時処理、および(3)条件不成立時処理で指定した内容が反映されます。



     [反映された項目]

     - (1)[コリレーションパターン]→コリレーションパターン0000(図中の黄色○)

     - (2)[条件成立時]→コリレーション処理0000(図中のピンク色○)

     - (3)[条件不成立時]→コリレーション処理0001(図中のピンク色○)

     - (1-6)[コメント]：CPU使用率を監視

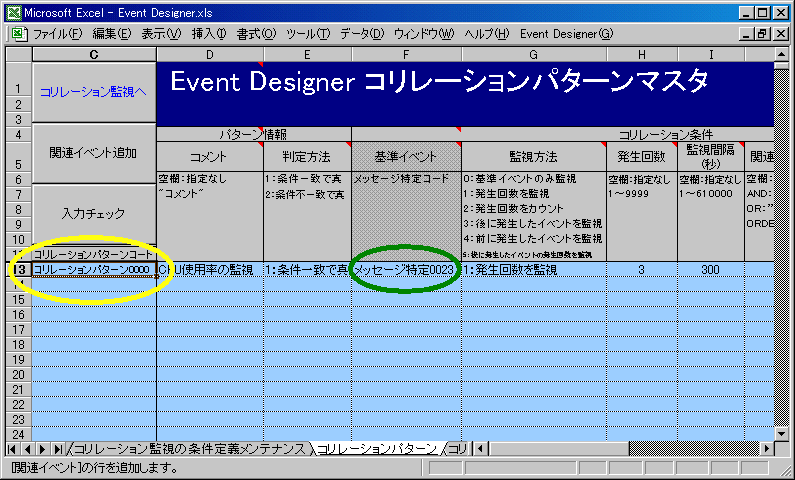

   • [コリレーションパターン]シート・・・・・・(1)[コリレーション条件]で指定した内容が反映されます。



     [反映された項目-コリレーションパターン0000(図中の黄色○)]

     - (1-1)[基準イベント]→メッセージ特定0023(図中の緑色○)

     - (1-2)[基準イベントの扱い]→メッセージ特定0023(図中の緑色○)

     - (1-3)[監視方法]：発生回数を監視

     - (1-4)[発生回数]：3

     - (1-5)[監視間隔（秒）]：300

     - (1-6)[コメント]：CPU使用率を監視

     - (1-7)[判定方法]：条件一致で真

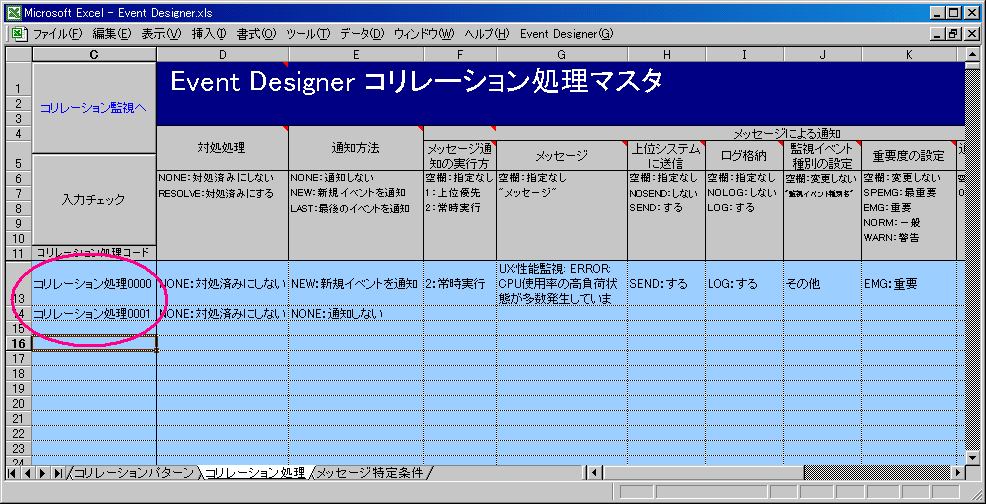

   • [コリレーション処理]シート・・・・・・(2)条件成立時処理、(3)条件不成立時処理で指定した内容が反映されます。



     [反映された項目-コリレーション処理0000(図中のピンク色○)]

     - (2-1)[対処処理]：対処済みにしない

     - (2-2)[通知方法]：新規イベントを通知

     - (2-3)[メッセージ通知の実行方法]：常時実行

     - (2-4)[メッセージ]：UX:性能監視: ERROR: CPU使用率の高負荷状態が多数発生しています。詳細を確認してください。

     [反映された項目-コリレーション処理0001(図中のピンク色○)]

     - (3-1)[対処処理]：対処済みにしない

     - (3-2)[通知方法]：通知しない

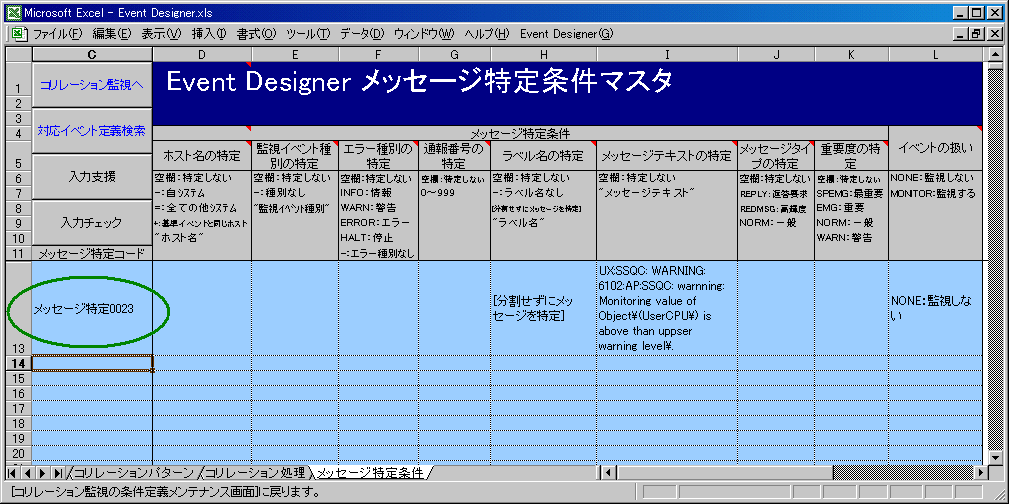

   • [メッセージ特定条件]シート・・・・・・(1)[コリレーション条件]で指定した内容が反映されます。



     [反映された項目-メッセージ特定0023(図中の緑色○)]

     - (1-1)[基準イベント(メッセージ)]：UX:SSQC: WARNING: 6102:AP:SSQC: warnning: Monitoring value of Object(UserCPU) is above than upper warning level.

     　　→[メッセージテキストの特定]

     - (1-2)[基準イベントの扱い]：監視しない

   [新規入力支援]画面の項目と各シートの項目の対応については、“[新規入力支援]ダイアログとEvent Designerのシートの対応表”を参照してください。

◆4.Event Designerの定義をCSVファイルに出力します。

1. [コリレーション監視の条件定義メンテナンス]シートで、[イベント監視へ]ボタンをクリックします。

   →[イベント監視の条件定義メンテナンス]シートが表示されます。

2. [CSV出力]ボタンをクリックし、出力するファイルにCSVファイル(c:\temp\correlation.csv)を指定します。

◆5.設定した定義をサーバに反映します。

1. 出力したCSVファイル(c:\temp\correlation.csv)を、運用管理サーバにコピーします。コピー後のファイルを、/tmp/correlation.csvとします。
2. 運用管理サーバで、mpaoscrdef(イベントコリレーション定義のCSV読み込みコマンド)を使用して、設定した定義を反映します。

   /opt/FJSVfwaos/usr/bin/mpaoscrdef -i /tmp/correlation.csv




   mpaoscrdef(イベントコリレーション定義のCSV読み込みコマンド)の詳細については、“Systemwalker Centric Manager リファレンスマニュアル”を参照してください。
