PRIMECLUSTER Global Link Services 説明書 4.2 (伝送路二重化機能編) (Linux版)

1.3 システム構成

高速切替方式

[図1.5 高速切替方式のシステム構成]

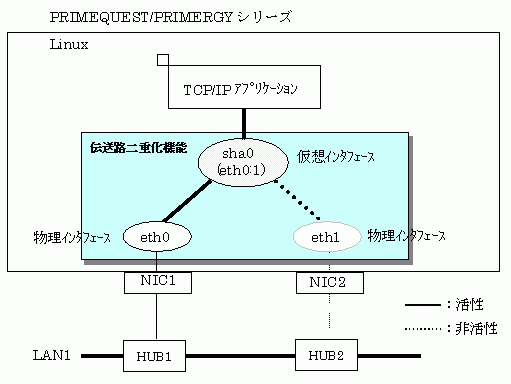

NIC切替方式

[図1.6 NIC切替方式のシステム構成]

GS連携方式

[図1.7 GS連携方式のシステム構成]

伝送路二重化機能は、以下のコンポーネントから構成されます。

本体装置		PRIMEQUEST、PRIMERGY
NIC(ネットワークインタフェースカード)		富士通製の以下のカードを使用することができます。 - 基本Ethernetインタフェース - Ethernetカード - FastEthernetカード - Gigabit Ethernetカード
スイッチ/HUB(NIC切替方式による運用時)		以下のスイッチ/HUBを使用する必要があります。 - IPアドレスが設定できるスイッチ/HUB（SNMPエージェント機能付スイッチ/HUB等）
基本ソフトウェア（ＯＳ）		伝送路二重化機能が対応する基本ソフトウェアの詳細については、インストールガイドを参照してください。
インタフェース	物理インタフェース	それぞれのNICにより生成されるインタフェースです。（ethX等）
	タグVLANインタフェース	タグVLAN機能（IEEE802.1Q）により生成されるインタフェースです。(eth0.2、eth1.3等)
	仮想インタフェース	伝送路二重化機能により生成されるインタフェース（sha0、sha1等）です。伝送路二重化機能を利用するTCP/IPアプリケーションは、本インタフェースに割り付けられた仮想ネットワーク（仮想IPアドレス）を通して通信を行います。なおNIC切替方式では、構成情報の識別子として仮想インタフェース名を使用しますが、仮想ネットワークは生成されません。この場合は、実ネットワークに対して論理IPアドレスが割り付けられます。伝送路二重化機能を利用するTCP/IPアプリケーションは、この論理IPアドレスを通して通信を行います。
ネットワーク番号	高速切替方式およびGS連携方式	各物理インタフェース、および仮想インタフェースに対して、それぞれ異なるネットワーク番号を割り当てます。 例えば、図1.5の場合はインタフェースが合計3つあるため、3つの異なったネットワーク番号が必要です。
	NIC切替方式	本方式では仮想ネットワークを生成しないため、ネットワーク番号は1つだけ割り当てます。
IPアドレス	高速切替方式	各物理インタフェースまたは仮想インタフェースに対して1つのIPアドレスの割り当てが必要です。仮想インタフェースについては、複数のIPアドレスを割り当てることも可能です。本方式では、アドレス形式としてIPv4アドレスおよびIPv6アドレスの双方の使用が可能です。
	NIC切替方式	1つのIPアドレスの割り当てが必要です。また、設定により複数のIPアドレスを割り当てることも可能です。本方式では、アドレス形式として、IPv4アドレスおよびIPv6アドレスの双方の使用が可能です。
	GS連携方式	各物理インタフェースまたは仮想インタフェースに対して１つのIPアドレスの割り当てが必要です。仮想インタフェースについては、複数のIPアドレスを割り当てることも可能です。なお、使用可能なアドレス形式はIPv4アドレスのみです。
