B.3 ファイアウォールを考慮した業務の運用

Linkexpress Enterprise Edition、またはLinkexpress Advanced Editionで業務運用機能を利用する場合、業務実行用通信パス(@_LEXPSV)にTCP/IP(HTTP系)が利用できます。ただし、業務情報用通信パス(@_LEXPCT)で行う以下の業務定義操作・業務監視はTCP/IP(HTTP系)の通信プロトコルをサポートしていません。

• 業務定義登録、反映、削除、抽出
• リアルタイムモニタ、ステータスビュアの利用、および業務ログの表示
• LinkexpressクライアントによるDBサービス定義状態参照
• DBサービス定義ユーティリティによる定義登録、変更、取得、削除

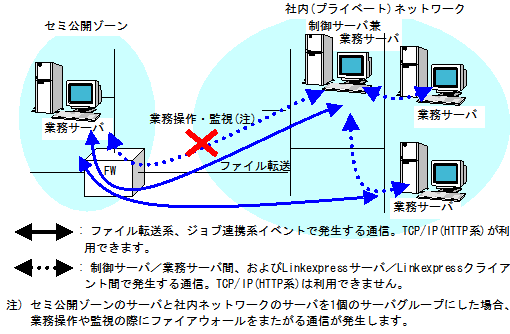

サーバグループを構築する際は、ファイアウォールをまたがる操作・監視が発生しない様にサーバグループを分けてください。また、ファイアウォールをまたがる通信をTCP/IP(HTTP系)で構築する場合、Linkexpressクライアントを利用した操作・監視は利用できません。セミ公開ゾーンにLinkexpressクライアントを配置して操作を行う必要があります。

相手側DB格納イベント・相手側コード変換イベントの使用について

社内ネットワークの業務定義で相手側DB格納イベントまたは相手側コード変換イベントを利用する場合、相手システムとしてファイアウォールをまたがる位置にあるサーバは指定しないでください。LinkexpressクライアントはDBサービスの登録や状態参照の際にDBサービスを実行するサーバと通信を行いますが、ファイアウォールをまたがる通信ができません。

この様な状況の場合は、相手側DB格納イベントを相手側ジョブ起動イベントとして登録してください。相手側DB格納イベントを相手側ジョブ起動イベントとして作成する方法は以下のとおりです。

• 相手側ジョブ起動イベントを相手側DB格納イベントの替わりに定義します。
• DBサービス定義の登録、取得、または削除を、コマンド、または相手システムに接続できるLinkexpressクライアント(DBサービス定義ユーティリティ)で行います。
• 相手側ジョブ起動イベントで実行するジョブに、相手側DB格納イベントで使用するバッチファイルを使用します。以下のバッチファイルをカストマイズし、別名で保存して利用してください。

  インストールディレクトリ/SAMPLE/BATCH/PutDB.bat




相手側コード変換イベントを相手側ジョブ起動イベントとして作成する方法は以下のとおりです。

• 相手側ジョブ起動イベントを相手側コード変換イベントの替わりに定義します。
• コード変換タイプがバイナリファイルの場合は、相手システムにテンプレート定義体ファイルを作成します。
• 相手側ジョブ起動イベントで実行するジョブに、相手側コード変換イベントで使用するバッチファイルを使用します。以下のバッチファイルをカストマイズし、別名で保存して利用してください。

バイナリファイルのコード変換用バッチファイル

インストールディレクトリ/SAMPLE/BATCH/cnvcd.bat

テキストファイルのコード変換用バッチファイル

インストールディレクトリ/SAMPLE/BATCH/cnvdat.bat
