Netcompo WAN制御 説明書

3.7 ISDNパケット交換網（Ｄチャネル）

ここでは、ISDN（Integrated Services Digital Network）のパケット交換網にDチャネルで接続した場合に設定可能な各プロトコルの接続形態について説明します。

ISDNパケット交換網（Dチャネル）で通信を行う場合、WAN制御がサポートしている通信プロトコルは、以下のとおりです。

• X.25（VC）
• X.25（PVC）
• X.25（複数の上位プロトコル）

各通信プロトコルの接続形態図を以下に示します。

[X.25（VC）]

[図3.27 X.25（VC）の接続図]

[X.25（PVC）]

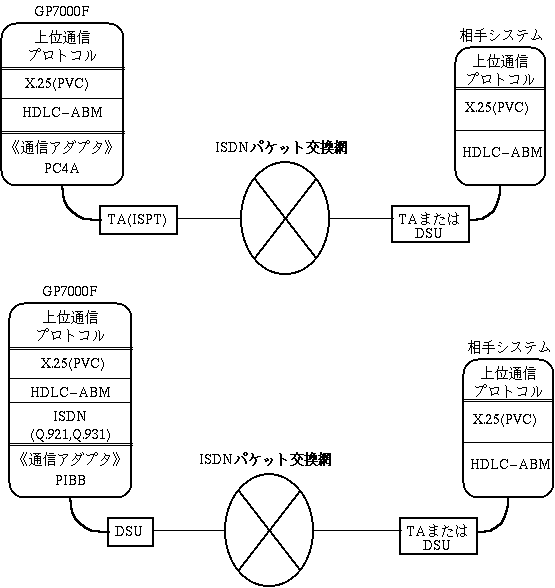

[図3.28 X.25（PVC）の接続図]

[X.25（複数の上位プロトコル）]

[図3.29 X.25（複数の上位プロトコル）の接続図]
