3．2．4．1 ホストLUグループの追加

ホストLUグループの追加を行うことができます。
各項目を入力し、OKボタンを押すことによりホストLUグループの追加を行います。
“図3．17”にホストLUグループの追加画面を示します。

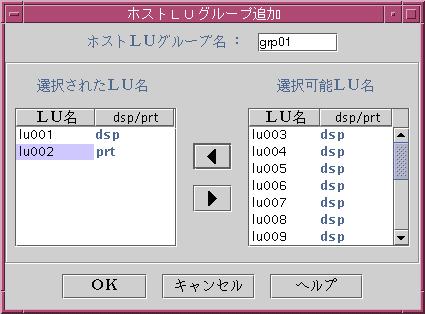

図3．17 ホストLUグループの追加画面

−ホストLUグループ名

追加するホストLUグループ名を8文字以内の英数字で入力します。
このホストLUグループ名は、ワークステーション定義の際にLU／グループ名の指定で選択可能となります。

−選択されたLU名

ホストLUグループを指定された場合に接続対象とするホストLUです。
現在選択されているLU名とデバイスタイプを一覧表示します。
選択されたLUはdsp やprt をマウスでクリックすることにより、デバイスタイプを変更することができます。
削除する場合は、LU名を選択して“→”ボタンを押すことにより、選択したLUが『選択されたLU名』から削除され、『選択可能LU名』の一覧の一番下に追加されます。
この場合、デバイスタイプは『選択されたLU名』の状態を保持します。

−選択可能LU名

FNA-BASE二次局もしくはSNA準拠拡張オプションの定義から、選択可能なLU名を一覧として表示します。
ただし、ワークステーション／ホストLUグループ／LU動的獲得／PLOPで使用済みのLU名については、選択項目から削除されています。
デバイスタイプは初期値としてdsp が設定されています。
選択可能LUの一覧にあるデバイスのデバイスタイプは、マウスクリックによる変更は不可となっています。
LU動的獲得の対象とする場合は、LU名を選択して“←”ボタンを押すことにより、『選択可能LU』の一覧から削除され、『選択されたLU』の一覧に追加されます。

注） 『選択されたLU名』および『選択可能LU名』については、ともに順番の整列（ソート）は行っていません。

3．2．4．2 ホストLUグループの変更

本画面では、ホストLUグループのLUの変更を行うことができます。
各項目を入力し、OKボタンを押すことによりホストLUグループの変更を行います。
各項目の説明については、3．2．4．1 ホストLUグループの追加を参照してください。
“図3．18”にホストLUグループの変更画面を示します。

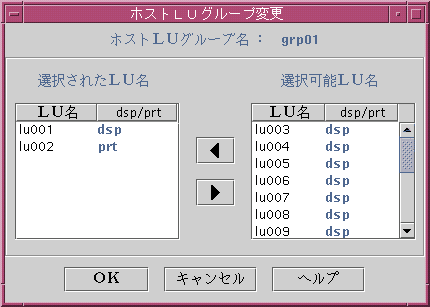

図3．18 ホストLUグループの変更画面

3．2．4．3 ホストLUグループの削除

本画面では、ホストLUグループの削除を行うことができます。
内容を確認し、OKボタンを押すことによりホストLUグループの削除を行います。
“図3．19”にホストLUグループの削除画面を示します。

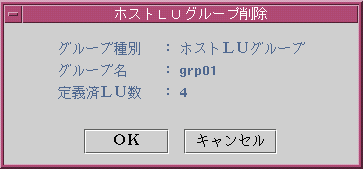

図3．19 ホストLUグループの削除画面

−グループ種別

選択されたグループの種別を表示します。

−ホストLUグループ名

選択されたグループ名を表示します。

−定義済LU数

選択されたグループに定義されているLU数を表示します。

3．2．4．4 ホストLUグループのLU追加

本画面ではホストLUグループ内のLUの追加を行うことができます。
各項目を入力し、OKボタンを押すことによりホストLUグループにLUの追加を行います。
“図3．20”にホストLUグループのLU追加画面を示します。

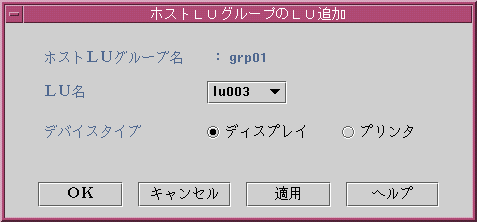

図3．20 ホストLUグループのLU追加画面

−ホストLUグループ名

選択したホストLUグループ名を表示します。

−LU名

追加するLU名を選択します。
FNA-BASE二次局もしくはSNA準拠拡張オプションの定義から、選択可能なLU名を一覧として表示します。
ただし、ワークステーション／ホストLUグループ／LU動的獲得／PLOPで使用済みのLU名は選択項目から削除されています。
初期値として最初のLU名が選択されています。

−デバイスタイプ

追加するLU名のデバイスタイプを選択します。
初期値としてディスプレイが選択されています。

3．2．4．5 ホストLUグループのLU削除

本画面では、ホストLUグループ内のLUの削除を行うことができます。
内容を確認し、OKボタンを押すことによりホストLUグループのLUの削除を行います．
“図3．21”にホストLUグループのLU削除画面を示します。

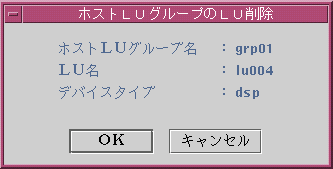

図3．21 ホストLUグループのLU削除画面

−ホストLUグループ名

選択されたLUのホストLUグループ名を表示します。

−LU名

選択されたLU名を表示します。

−デバイスタイプ

選択されたLUのデバイスタイプを表示します。

---
