| 第2部 拡張機能編 | > 第11章 イベントチャネル連携サービス | > 11.2 機能 | > 11.2.1 サーバ間の非同期メッセージ通信 |
イベントチャネル連携サービスでは、メッセージの送信側とメッセージの受信側の非同期メッセージ基盤が同一の場合や異なる場合でもメッセージ通信を行うことができます。
メッセージ通信可能な非同期メッセージ基盤の組み合わせを表11.2に示します。
|
送信側の非同期メッセージ基盤 |
受信側の非同期メッセージ基盤 |
|||
|---|---|---|---|---|
|
ノーティフィケーションサービス |
JMS |
MQD |
グローバルサーバのMQD |
|
|
ノーティフィケーションサービス |
○ |
○ |
○ |
○ |
|
JMS |
○ |
○ |
○ |
× |
|
MQD |
○ |
○ |
○ |
○ |
|
グローバルサーバのMQD |
○ |
× |
○ |
○ (注) |
○: 通信可能 ×: 通信不可能
注) イベントチャネル連携サービスの機能範囲外です。グローバルサーバのINTERSTAGE/MQDにより利用可能です。
同一非同期メッセージ基盤間のメッセージ通信は、メッセージを送信するサーバとメッセージを受信するサーバで使用する非同期メッセージ基盤が同一の場合のサーバ間の非同期メッセージ通信モデルです。
本モデルでは、ノーティフィケーションサービスのイベントチャネル間のイベントデータ通信を行うことができます。

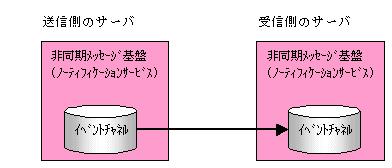

ノーティフィケーションサービスの場合のイベントデータ通信モデルを、図11.3に示します。
本モデルでは、JMSのキュー間のメッセージ通信を行うことができます。

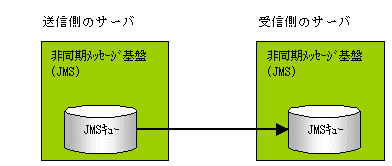

JMSの場合の非同期メッセージ通信モデルを、図11.4に示します。
本モデルでは、MQDのメッセージキュー間のメッセージ通信を行うことができます。

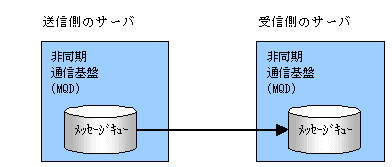

MQDの場合の非同期メッセージ通信モデルを、図11.5に示します。
異なる非同期メッセージ基盤間のメッセージ通信は、メッセージを送信するサーバとメッセージを受信するサーバで使用する非同期メッセージ基盤が異なる場合のサーバ間の非同期メッセージ通信モデルです。
本モデルでは、ノーティフィケーションサービスのイベントチャネルから、JMSのキューまたはMQDのメッセージキューへのメッセージ通信を行うことができます。

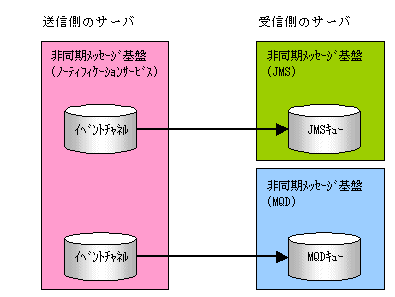

送信側のサーバがノーティフィケーションサービスの場合のメッセージ通信モデルを、図11.6に示します。
本モデルでは、JMSのキューから、ノーティフィケーションサービスのイベントチャネルまたはMQDのメッセージキューへのメッセージ通信を行うことができます。

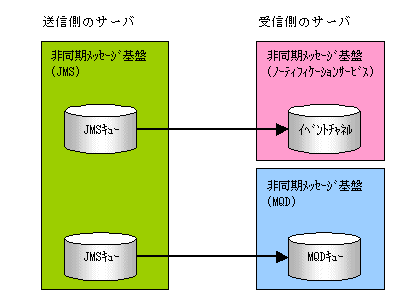

送信側のサーバがJMSの場合のメッセージ通信モデルを、図11.7に示します。
本モデルでは、MQDのメッセージキューからノーティフィケーションサービスのイベントチャネルまたはJMSのキューへのメッセージ通信を行うことができます。

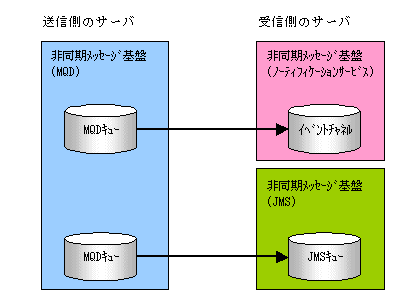

送信側のサーバがMQDの場合のメッセージ通信モデルを、図11.8に示します。
グローバルサーバのイベントチャネルと通信できるのは、非同期メッセージ基盤がノーティフィケーションサービスまたはMQDの場合です。
本モデルでは、以下のメッセージ通信を行うことができます。

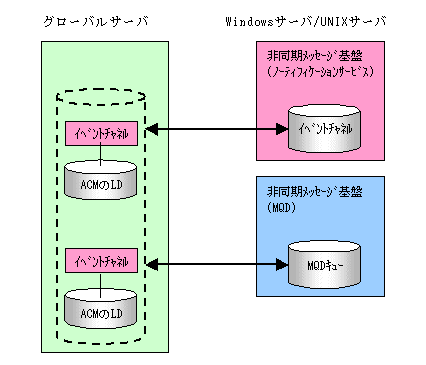

グローバルサーバとのメッセージ通信モデルを、図11.9に示します。
|
