1.3 システム構成

Interstage BPM Monitoring 解説書 8.0

第1章 BPM Monitoringの概要

ここでは、BPM Monitoringを利用して業務のモニタリングを行うためのシステム構成について説明します。

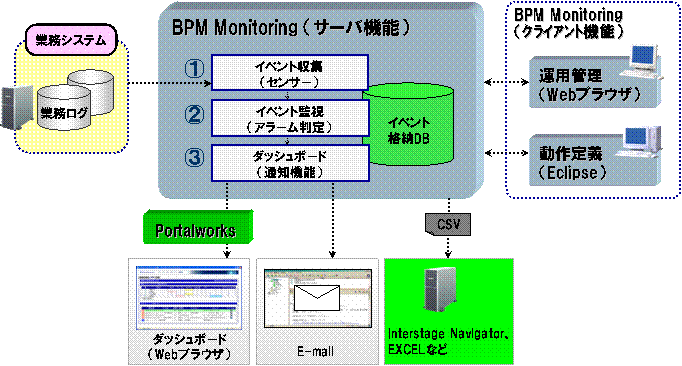

BPM Monitoringには下図に示すように、サーバ機能とクライアント機能があります。

サーバ機能は業務のモニタリングを行い、3つのコンポーネント（1～3）で構成されます。クライアント機能はセットアップなど運用管理の機能を提供しています。

また、モニタリングを行うためには、BPM Monitoringの他にいくつかの関連製品が必要となります。

BPM Monitoringのおおまかな動作を以下に示します。

関連製品の概要を以下に示します。

Portalworks
正式名称はInterstage Portalworksです。アラート内容、集計結果を表示するために必要なソフトウェアです。ユーザ管理機能を備え、ユーザごとに表示する情報や画面レイアウトを制御することができます。

BPM Monitoringのダッシュボードの画面は標準仕様であるPortletで提供されており、 PortalworksはPortletを表示するための実行制御を行います。

また、Portalworksはユーザ管理機能を備え、ユーザごとに表示する情報や画面レイアウトを制御することができます。
イベント格納DB
業務イベントの格納や集計処理等に必要なRDBです。Oracle, SQL Server, Symfowareが使用できます。
Interstage Navigator, Excel
オフラインでのデータ分析に使用します。BPM Monitoringが提供するコマンドを使用することでイベント格納DBにある情報をCSVファイルで出力することができます。これらのツールとは、このCSVファイルを経由して連携します。

上記の他に、BPM Monitoringを使用するにはJavaの実行環境としてInterstage Application Serverが必要です。また、クライアントで動作定義を行うための実行環境としてInterstage Apworksが必要です。
