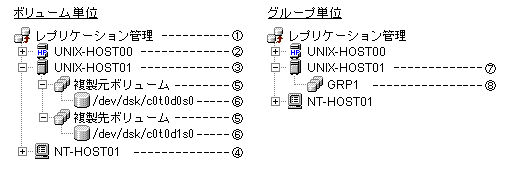

第4章 レプリケーション管理の操作

1

レプリケーション管理

サーバ一覧画面

2

Storageサーバ
(HP-UXサーバ)

複製元ボリューム／複製先ボリューム画面

3

Storageサーバ
(Solarisサーバ、LinuxサーバまたはAIXサーバ)

複製元ボリューム／複製先ボリューム画面

4

Storageサーバ
(Windowsサーバ)

複製元ボリューム／複製先ボリューム画面

5

複製元ボリューム(フォルダ)

または

複製先ボリューム(フォルダ)

複製元ボリューム一覧画面

または

複製先ボリューム一覧画面

6

複製元ボリューム

または

複製先ボリューム

複製元ボリューム詳細画面

または

複製先ボリューム詳細画面

7

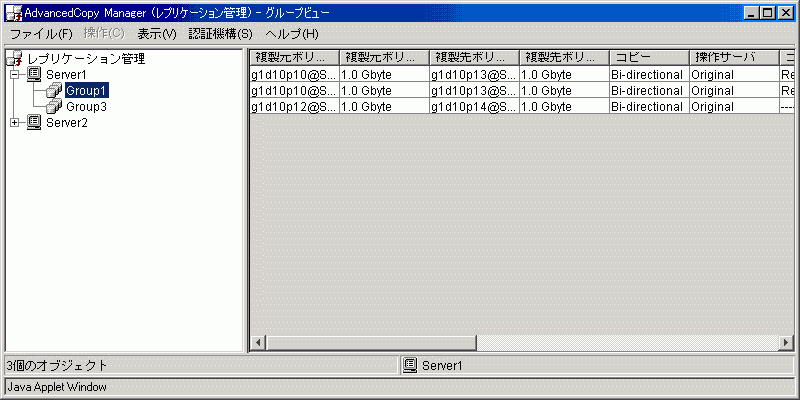

Storageサーバ

グループ一覧画面

8

グループ

グループ詳細画面

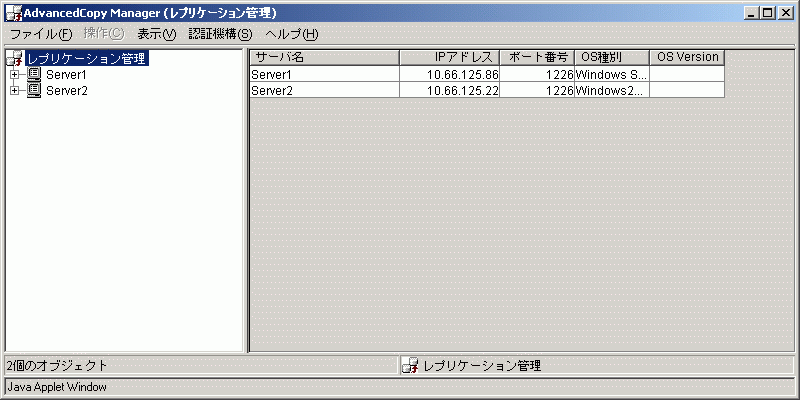

1

サーバ名

管理しているサーバ名

2

IPアドレス

管理しているサーバのIPアドレス

3

Port番号

管理しているサーバと通信するためのポート番号

4

OS種別

インストールされているOSの種別

5

OS Version

インストールされているOSのバージョン

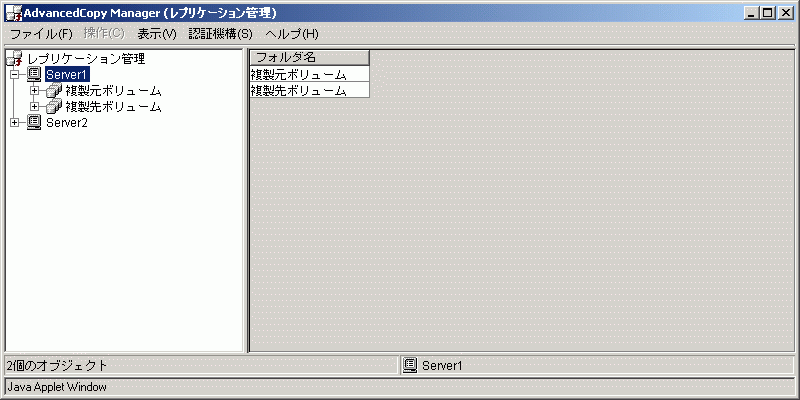

1

フォルダ名

選択したサーバにある以下のボリューム種別を表示します。

• 複製元ボリューム

• 複製先ボリューム

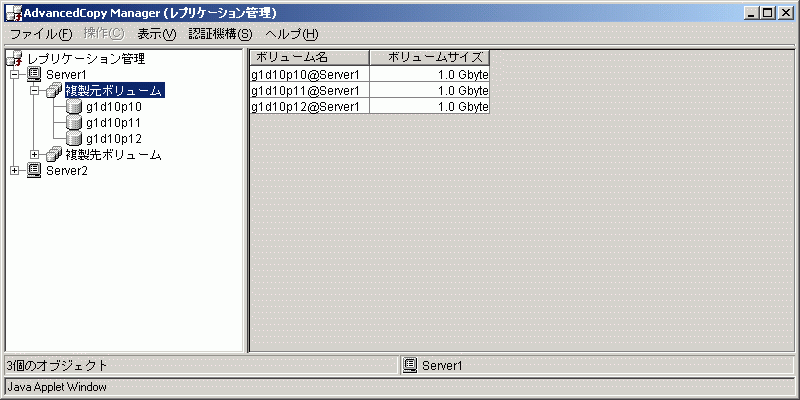

1

ボリューム名

選択したサーバにある複製元ボリューム名または複製先ボリューム名

2

ボリュームサイズ

選択したサーバにある複製元ボリュームサイズまたは複製先ボリュームサイズ

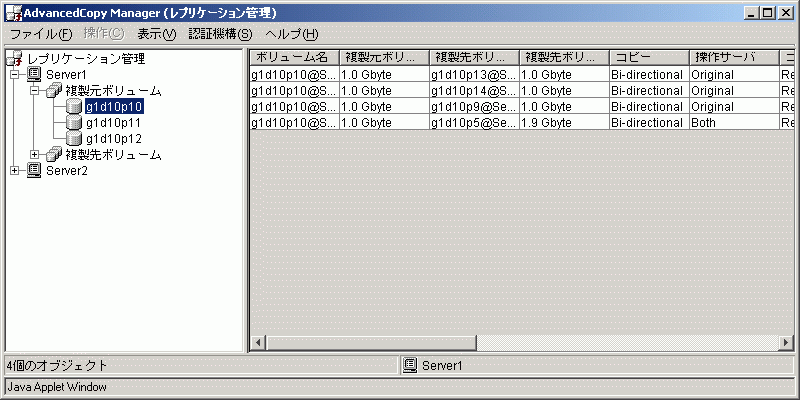

1

ボリューム名

複製元ボリューム名または複製先ボリューム名

2

複製元ボリュームサイズ

または

複製先ボリュームサイズ

複製元ボリュームサイズまたは複製先ボリュームサイズ

3

複製先ボリューム名

または

複製元ボリューム名

複製先ボリューム名または複製元ボリューム名

4

複製先ボリュームサイズ

または

複製元ボリュームサイズ

複製先ボリュームサイズまたは複製元ボリュームサイズ

5

コピー

コピー方向を表示します。

• Uni-directional：複製元から複製先への一方向コピーのみ可能です。

• Bi-directional：双方向コピーが可能です。

7

操作サーバ

複製ボリューム(ペア)の操作サーバを表示します。

• Original：複製元サーバが操作サーバです。

• Replica：複製先サーバが操作サーバです。

• Both：複製元サーバおよび複製先サーバが操作サーバです。

8

コピー方向

コピー方向を表示します。

• Regular：複製元から複製先へのコピー中です。

• Reverse：複製先から複製元へのコピー中です。

• ----：複製未実施です。

9

トラッキング

トラッキング処理の有無を表示します。

• On：トラッキング処理中です。

• Off：トラッキング処理中ではありません。

• ----：スナップショット処理を行っていません。

GDS Snapshot連携の場合は常に"----"となります。

10

更新済みデータ量

以下のいずれかに該当する場合、前回の複製作成後の更新済みデータ量をパーセンテージで表示します。

• Status欄が"----"かつTrk欄が"on"のとき(すなわち、トラッキング中かつ物理コピーが実施されていないとき)

• Status欄が"copy-on-write"のとき(すなわち、SnapOPCが実施されているとき)

上記以外の場合は、"----"で表示します。

GDS Snapshot連携の場合は常に"----"となります。

11

Recoveryモード

筐体間同期処理のRecoveryモードを表示します。

• Automatic：Automatic Recoveryモードです。

• Manual：Manual Recoveryモードです。

• ----：筐体間で同期型の複製（REC）を行っていません。

12

Splitモード

筐体間同期処理のSplitモードを表示します。

• Automatic：Automatic Splitモードです。

• Manual：Manual Splitモードです。

• ----：筐体間で同期形の複製（REC）を同期モードで行っていません。

13

転送モード

筐体間同期処理の転送モードを表示します。

• Synchronous：同期モードです。

• Asynchronous：非同期モードです。

• Stack：Stackモードです。

• Consistency：Consistencyモードです。

• ----：筐体間で同期型の複製（REC）を行っていません。

14

複製進捗率

• 複製進行率をパーセントで表示します。複製未実施またはSnapOPC中の場合は"----"を表示します。

15

実行状態

実行状態を表示します。

• ----：複製未実施です。

• Synchronous：全面コピー、または差分コピー中です。

• Equivalent：等価性維持状態です。

• Replicated：複製確立状態です。

• Copy-on-write: SnapOPC処理中です。

• Failed：エラーサスペンド状態です。

• Halt：ハードサスペンド状態です。

• Snapshot：スナップショット処理中です。

• ?????：コピー状況取得に失敗しました。

• gds-error： GDSによるコピーが異常終了しています。

16

グループ名

グループ名を表示します。

グループに登録されていない場合は、"----"を表示します。

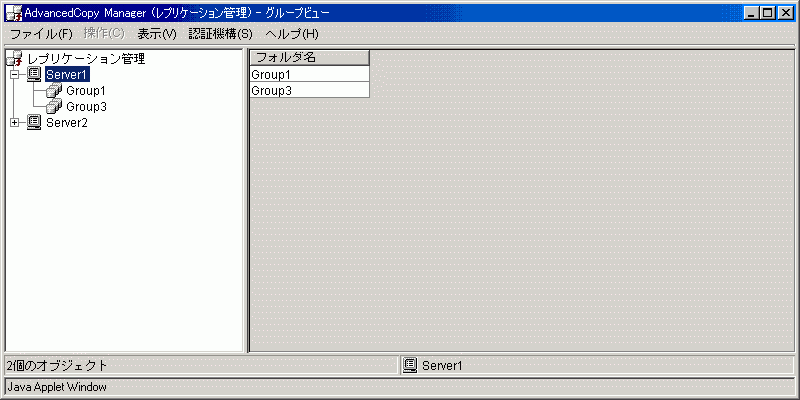

1

フォルダ名

選択したサーバに登録されているグループ名

1

複製元ボリューム名

複製元ボリューム名

2

複製元ボリュームサイズ

複製元ボリュームサイズ

3

複製先ボリューム名

複製先ボリューム名

4

複製先ボリュームサイズ

複製先ボリュームサイズ

5

コピー

コピー方向を表示します。

• Uni-directional：複製元から複製先への一方向コピーのみ可能です。

• Bi-directional：双方向コピーが可能です。

7

操作サーバ

複製ボリューム(ペア)の操作サーバを表示します。

• Original：複製元サーバが操作サーバです。

• Replica：複製先サーバが操作サーバです。

• Both：複製元サーバおよび複製先サーバが操作サーバです。

8

コピー方向

コピー方向を表示します。

• Regular：複製元から複製先へのコピー中です。

• Reverse：複製先から複製元へのコピー中です。

• ----：複製未実施です。

9

トラッキング

トラッキング処理の有無を表示します。

• On：トラッキング処理中です。

• Off：トラッキング処理中ではありません。

• ----：スナップショット処理を行っていません。

GDS Snapshot連携の場合は常に"----"となります。

10

更新済みデータ量

以下のいずれかに該当する場合、前回の複製作成後の更新済みデータ量をパーセンテージで表示します。

• Status欄が"----"かつTrk欄が"on"のとき(すなわち、トラッキング中かつ物理コピーが実施されていないとき)

• Status欄が"copy-on-write"のとき(すなわち、SnapOPCが実施されているとき)

上記以外の場合は、"----"で表示します。

GDS Snapshot連携の場合は常に"----"となります。

11

Recoveryモード

筐体間同期処理のRecoveryモードを表示します。

• Automatic：Automatic Recoveryモードです。

• Manual：Manual Recoveryモードです。

• ----：筐体間で同期型の複製（REC）を行っていません。

12

Splitモード

筐体間同期処理のSplitモードを表示します。

• Automatic：Automatic Splitモードです。

• Manual：Manual Splitモードです。

• ----：筐体間で同期形の複製（REC）を同期モードで行っていません。

13

転送モード

筐体間同期処理の転送モードを表示します。

• Synchronous：同期モードです。

• Asynchronous：非同期モードです。

• Stack：Stackモードです。

• Consistency：Consistencyモードです。

• ----：筐体間で同期型の複製（REC）を行っていません。

14

複製進捗率

• 複製進行率をパーセントで表示します。複製未実施またはSnapOPC中の場合は"----"を表示します。

15

実行状態

実行状態を表示します。

• ----：複製未実施です。

• Synchronous：全面コピー、または差分コピー中です。

• Equivalent：等価性維持状態です。

• Replicated：複製確立状態です。

• Copy-on-write: SnapOPC処理中です。

• Failed：エラーサスペンド状態です。

• Halt：ハードサスペンド状態です。

• Snapshot：スナップショット処理中です。

• ?????：コピー状況取得に失敗しました。

• gds-error： GDSによるコピーが異常終了しています。

16

グループ名

グループ名を表示します。

グループに登録されていない場合は、"----"を表示します。

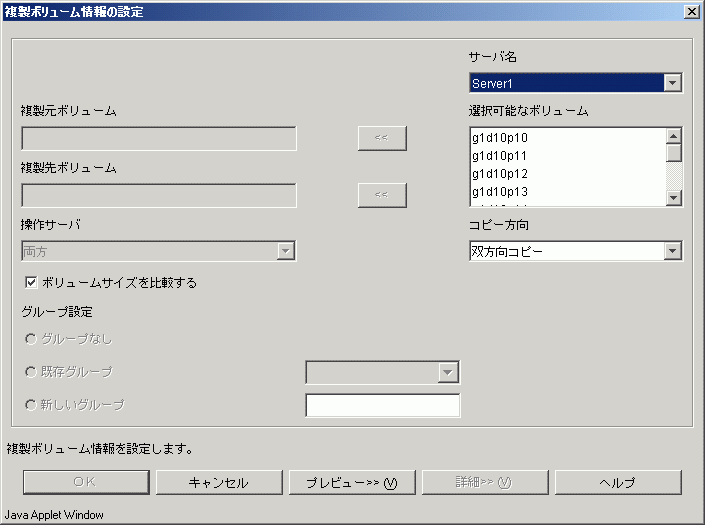

1

サーバ名

登録するボリュームが接続されているサーバを選択します。選択したサーバ内の利用可能なボリューム名一覧が下のリストボックスに表示されます。

2

選択可能なボリューム

選択したサーバ内の利用可能なボリューム名一覧を表示します。ボリューム名は、各操作について1つだけ選択できます。

3

複製元ボリューム

複製元ボリューム名を“ボリューム名@サーバ名”の形式で1つだけ表示します。本項目は編集できません。

4

複製先ボリューム

複製先ボリューム名を“ボリューム名@サーバ名”の形式で1つだけ表示します。本項目は編集できません。

5

<<

本ボタンをクリックすると、“Available Volumes”リストボックスから選択された複製元ボリューム/複製先ボリューム名が設定されます。

6

操作サーバ

複製ボリューム(ペア)の操作サーバを設定します。本コンボボックスは選択された複写元ボリューム/複写先ボリュームの属するサーバが異なっている場合だけ有効になります。

• 複製元:複製元サーバが操作サーバです。

• 複製先:複製先サーバが操作サーバです。

• 両方:複製元サーバおよび複製先サーバが操作サーバです。

7

コピー方向

コピー方向を設定します。

• 一方向:複製元から複製先への一方向コピーのみ可能です。

• 双方向:双方向コピーが可能です。

8

ボリュームサイズを比較する

本チェックボックスにチェックを入れると、複製元ボリューム/複製先ボリュームのサイズをチェックします。サイズが異なる場合は複製ボリュームの設定はできません。

9

グループ設定

グループ名を設定します。

• グループなし:グループに所属しません。

• 既存グループ:既存のグループに所属させます。

• 新しいグループ:新しいグループを登録します。

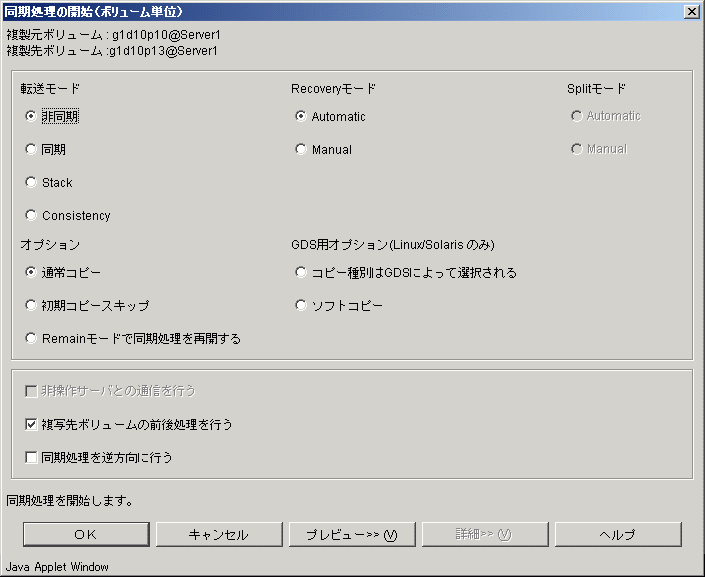

1

複製元ボリューム

複製元のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

2

複製先ボリューム

複製先のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

3

転送モード

筐体間同期処理の転送モードを設定します。ステータスが"Replicated"の場合には設定できません。

• 非同期：非同期モードです。

• 同期：同期モードです。

• Stack：Stackモードです。

• Consistency：Consistencyモードです。

5

Recoveryモード

筐体間同期処理のRecoveryモードを設定します。ステータスが“Replicated”の場合には設定できません。

• Automatic：Automatic Recoveryモードです。

• Manual：Manual Recoveryモードです。

5

Splitモード

筐体間同期処理のSplitモードを設定します。“転送モード”が“同期”の場合だけ設定できます。またステータスが“Replicated”の場合には設定できません。

• Automatic：Automatic Splitモードです。

• Manual：Manual Splitモードです。

6

オプション

同期処理開始時のオプションを設定します。

• 通常コピー

• 初期コピースキップ

• Remainモードで同期処理を再開する

7

GDS用オプション(Linux/Solarisのみ)

SDXオブジェクトを論理ボリューム単位に操作する場合のオプションを設定します。

• コピー種別はGDSによって選択される

• ソフトコピー

8

非操作サーバとの通信を行う

本チェックボックスにチェックを入れると、同期処理前、処理中、および処理後の操作サーバ以外のボリューム状態を確認できます。本チェックボックスは複製元ボリューム/複製先ボリュームの属するサーバが異なっている場合だけ有効となります。

9

複写先ボリュームの前後処理を行う

本チェックボックスにチェックを入れると、同期処理前および処理後の複製先ボリューム状態を確認できます。

10

同期処理を逆方向に行う

本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへ同期処理を開始します。

1

複製元ボリューム

複製元のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

2

複製先ボリューム

複製先のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

3

転送モード

筐体間同期処理の転送モードを設定します。ステータスが"Replicated"の場合には設定できません。

• 非同期：非同期モードです。

• 同期：同期モードです。

• Stack：Stackモードです。

• Consistency：Consistencyモードです。

5

Recoveryモード

筐体間同期処理のRecoveryモードを設定します。ステータスが“Replicated”の場合には設定できません。

• Automatic：Automatic Recoveryモードです。

• Manual：Manual Recoveryモードです。

5

Splitモード

筐体間同期処理のSplitモードを設定します。“転送モード”が“同期”の場合だけ設定できます。またステータスが“Replicated”の場合には設定できません。

• Automatic：Automatic Splitモードです。

• Manual：Manual Splitモードです。

6

オプション

同期処理開始時のオプションを設定します。

• 通常コピー

• 初期コピースキップ

• Remainモードで同期処理を再開する

7

GDS用オプション(Linux/Solarisのみ)

SDXオブジェクトを論理ボリューム単位に操作する場合のオプションを設定します。

• コピー種別はGDSによって選択される

• ソフトコピー

8

非操作サーバとの通信を行う

本チェックボックスにチェックを入れると、同期処理前、処理中、および処理後の操作サーバ以外のボリューム状態を確認できます。本チェックボックスは複製元ボリューム/複製先ボリュームの属するサーバが異なっている場合だけ有効となります。

9

複写先ボリュームの前後処理を行う

本チェックボックスにチェックを入れると、同期処理前および処理後の複製先ボリューム状態を確認できます。

10

グループの同期処理を逆方向に行う

本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへ同期処理を開始します。

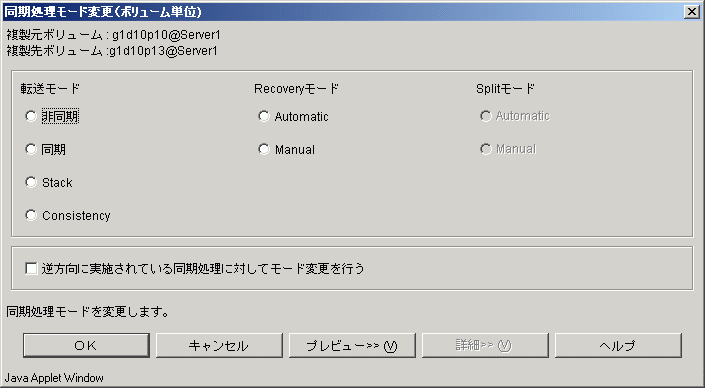

1

複製元ボリューム

複製元のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

2

複製先ボリューム

複製先のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

3

転送モード

転送モードを設定します。

非同期:非同期モードです。

同期:同期モードです。

Stack:Stackモードです。

Consistency:Consistencyモードです。

4

Recoveryモード

筐体間同期処理のRecoveryモードを表示します。

• Automatic：Automatic Recoveryモードです。

Manual：Manual Recoveryモードです。

5

Splitモード

筐体間同期処理のSplitモードを表示します。これらは“Transfer Mode”が“Synchronous”のときだけ設定できます。

• Automatic：Automatic Splitモードです。

• Manual：Manual Splitモードです。

6

逆方向に実施されている同期処理に対してモード変更を行う

本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへ実施されている同期処理のモード変更を行います。

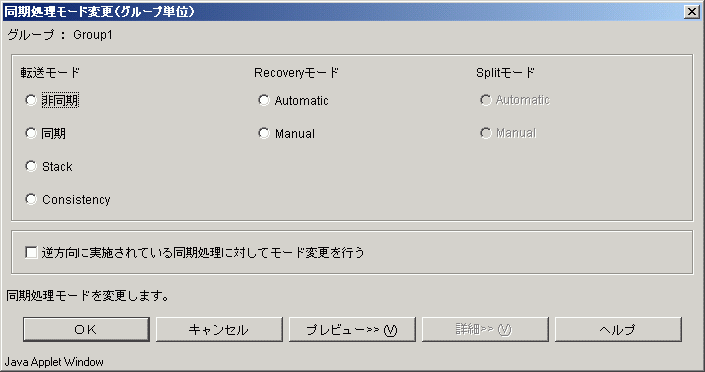

1

グループ名

グループ名を表示します。

2

転送モード

転送モードを設定します。

非同期:非同期モードです。

同期:同期モードです。

Stack:Stackモードです。

Consistency:Consistencyモードです。

3

Recoveryモード

筐体間同期処理のRecoveryモードを表示します。

• Automatic：Automatic Recoveryモードです。

Manual：Manual Recoveryモードです。

4

Splitモード

筐体間同期処理のSplitモードを表示します。これらは“Transfer Mode”が“Synchronous”のときだけ設定できます。

• Automatic：Automatic Splitモードです。

• Manual：Manual Splitモードです。

5

逆方向に実施されているグループの同期処理に対してモード変更を行う

本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへ実施されている同期処理のモード変更を行います。

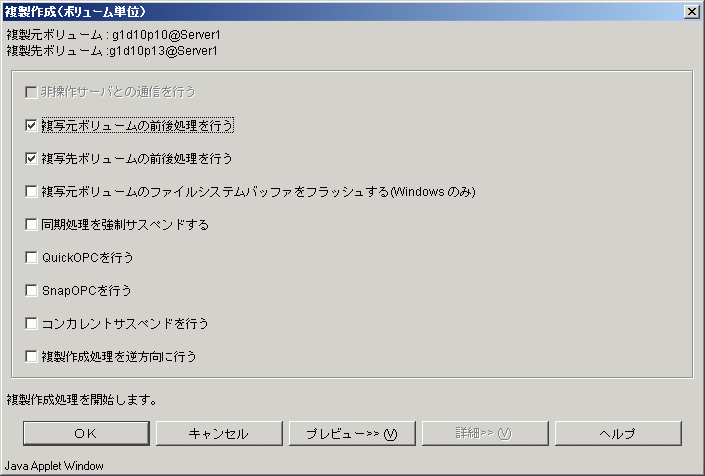

1

複製元ボリューム

複製元のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

2

複製先ボリューム

複製先のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

3

非操作サーバと通信処理を行う

本チェックボックスにチェックを入れると、レプリケーション処理前、処理中、および処理後の非操作サーバのボリューム状態を確認することができます。

本チェックボックスは複製元ボリューム/複製先ボリュームの属するサーバが異なっている場合だけ有効となります。

4

複写先ボリュームの前後処理を行う

本チェックボックスにチェックを入れると、レプリケーション処理前および処理後の複製元のボリューム状態を確認することができます。

5

複写先ボリュームの前後処理を行う

本チェックボックスにチェックを入れると、レプリケーション処理前および処理後の複製先のボリューム状態を確認することができます。

6

複写元ボリュームのファイルシステムバッファをフラッシュする(Windowsのみ)

本チェックボックスにチェックを入れると、複製元のボリュームのファイルシステムバッファに対して、フラッシング処理を行います。

7

同期処理を強制サスペンドする

本チェックボックスにチェックを入れると、同期処理を強制的に中断できます。

本チェックボックスは以下の条件で有効となります。

• 複製元ボリューム/複製先ボリュームの属するサーバが同じである

• コピー処理の状態が“sync”または“halt”である

本チェックボックスがチェックされた場合、両ボリュームの処理前の確認/処理後の確認にチェックが入り、変更ができなくなります。

8

QuickOPCを行う

本チェックボックスにチェックを入れると、QuickOPC処理を行うことができます。

9

SnapOPCを行う

本チェックボックスにチェックを入れると、SnapOPC処理を行うことができます。

本チェックボックスは以下の条件の場合には指定できません。

• 複製元ボリューム/複製先ボリュームの属するサーバが異なる場合

• 同期処理が実行中の場合

10

コンカレントサスペンドを行う

本チェックボックスにチェックを入れると、コンカレントサスペンド処理を行うことができます。

11

複製作成処理を逆方向に行う

本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへ複製作成を行います。

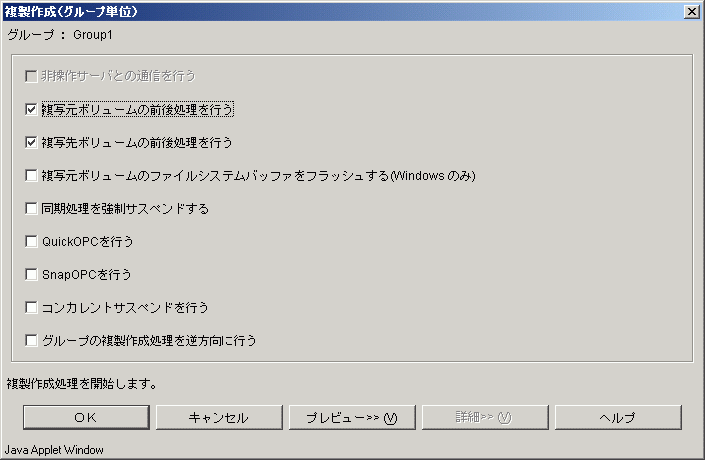

1

グループ名

グループ名を表示します。

2

非操作サーバと通信処理を行う

本チェックボックスにチェックを入れると、レプリケーション処理前、処理中、および処理後の非操作サーバのボリューム状態を確認することができます。

本チェックボックスは複製元ボリューム/複製先ボリュームの属するサーバが異なっている場合だけ有効となります。

3

複写先ボリュームの前後処理を行う

本チェックボックスにチェックを入れると、レプリケーション処理前および処理後の複製元のボリューム状態を確認することができます。

4

複写先ボリュームの前後処理を行う

本チェックボックスにチェックを入れると、レプリケーション処理前および処理後の複製先のボリューム状態を確認することができます。

5

複写元ボリュームのファイルシステムバッファをフラッシュする(Windowsのみ)

本チェックボックスにチェックを入れると、複製元のボリュームのファイルシステムバッファに対して、フラッシング処理を行います。

6

同期処理を強制サスペンドする

本チェックボックスにチェックを入れると、同期処理を強制的に中断できます。

本チェックボックスは以下の条件で有効となります。

• 複製元ボリューム/複製先ボリュームの属するサーバが同じである

• コピー処理の状態が“sync”または“halt”である

本チェックボックスがチェックされた場合、両ボリュームの処理前の確認/処理後の確認にチェックが入り、変更ができなくなります。

7

QuickOPCを行う

本チェックボックスにチェックを入れると、QuickOPC処理を行うことができます。

8

SnapOPCを行う

本チェックボックスにチェックを入れると、SnapOPC処理を行うことができます。

本チェックボックスは以下の条件の場合には指定できません。

• 複製元ボリューム/複製先ボリュームの属するサーバが異なる場合

• 同期処理が実行中の場合

9

コンカレントサスペンドを行う

本チェックボックスにチェックを入れると、コンカレントサスペンド処理を行うことができます。

10

グループの複製作成処理を逆方向に行う

本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへ複製作成を行います。

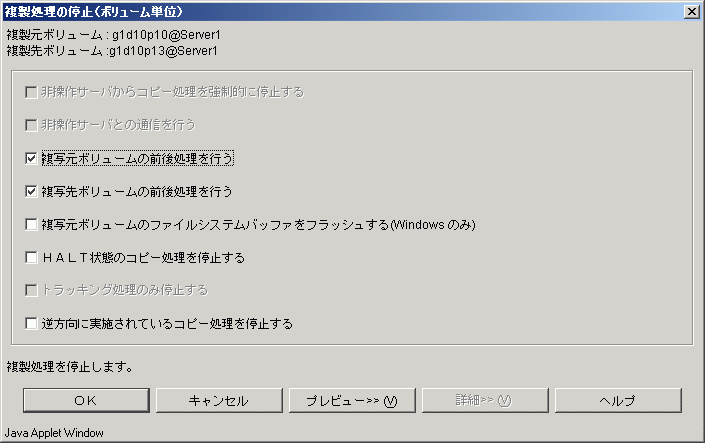

1

複写元ボリューム

複製元のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

2

複写先ボリューム

複製先のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

3

非動作サーバからコピー処理を強制的に停止する

本チェックボックスにチェックを入れると、非操作サーバからコピー処理を強制的に中断します。

本チェックボックスは以下の条件の場合に有効となります。

• 非操作サーバである場合

• サーバ間のレプリケーションである場合

4

非操作サーバとの通信を行う

本チェックボックスにチェックを入れると、レプリケーション処理前、処理中、および処理後の非操作サーバのボリューム状態を確認することができます。

本チェックボックスは複製元ボリューム/複製先ボリュームの属するサーバが異なっている場合だけ有効となります。

5

複写元ボリュームの前後処理を行う

本チェックボックスにチェックを入れると、レプリケーション処理前および処理後の複製元ボリューム状態が確認できます。本チェックボックスは、コピー状態が“equivalent”の場合以外は指定できません。

6

複写先ボリュームの前後処理を行う

本チェックボックスにチェックを入れると、レプリケーション処理前および処理後の複製先ボリューム

状態が確認できます。

本チェックボックスは、コピー状態が“equivalent”の場合以外は指定できません。

7

複写元ボリュームのファイルシステムバッファをフラッシュする(Windowsのみ)

本チェックボックスにチェックを入れると、複製元のボリュームのファイルシステムバッファに対して、ロック処理の代わりにフラッシング処理を行います。

本チェックボックスは、コピー状態が“equivalent”の場合以外は指定できません。

8

HALT状態のコピー処理を停止する

本チェックボックスにチェックを入れると、ステータスが“halt”の場合にコピー処理を中断します。

本チェックボックスはコピー状態が“halt”の場合以外は指定できません。

9

トラッキング処理のみ停止する

本チェックボックスにチェックを入れると、差分スナップショット処理を中断します。

本オプションはスナップショット処理ではなく、トラッキング処理だけ中断します。

本チェックボックスは以下の条件で有効となります。

• ステータスが“----”以外の場合

• トラッキングが“ON”の場合

10

逆方向に実行されているコピー処理を停止する

本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへのコピー処理を停止します。

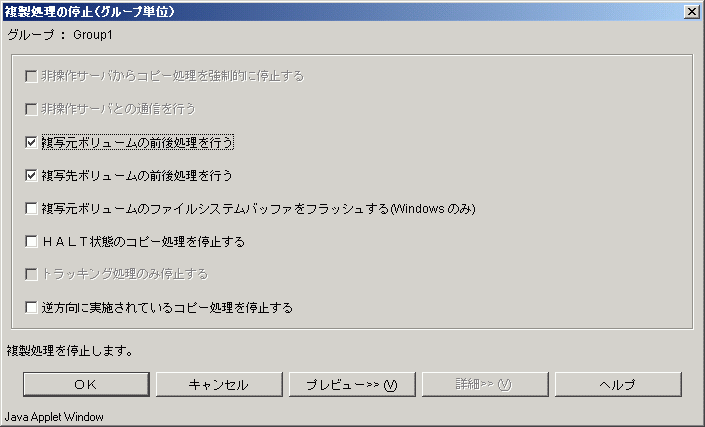

1

グループ名

グループ名を表示します。

2

非動作サーバからコピー処理を強制的に停止する

本チェックボックスにチェックを入れると、非操作サーバからコピー処理を強制的に中断します。

本チェックボックスは以下の条件の場合に有効となります。

• 非操作サーバである場合

• サーバ間のレプリケーションである場合

3

非操作サーバとの通信を行う

本チェックボックスにチェックを入れると、レプリケーション処理前、処理中、および処理後の非操作サーバのボリューム状態を確認することができます。

本チェックボックスは複製元ボリューム/複製先ボリュームの属するサーバが異なっている場合だけ有効となります。

4

複写元ボリュームの前後処理を行う

本チェックボックスにチェックを入れると、レプリケーション処理前および処理後の複製元ボリューム状態が確認できます。本チェックボックスは、コピー状態が“equivalent”の場合以外は指定できません。

5

複写先ボリュームの前後処理を行う

本チェックボックスにチェックを入れると、レプリケーション処理前および処理後の複製先ボリューム

状態が確認できます。

本チェックボックスは、コピー状態が“equivalent”の場合以外は指定できません。

6

複写元ボリュームのファイルシステムバッファをフラッシュする(Windowsのみ)

本チェックボックスにチェックを入れると、複製元のボリュームのファイルシステムバッファに対して、ロック処理の代わりにフラッシング処理を行います。

本チェックボックスは、コピー状態が“equivalent”の場合以外は指定できません。

7

HALT状態のコピー処理を停止する

本チェックボックスにチェックを入れると、ステータスが“halt”の場合にコピー処理を中断します。

本チェックボックスはコピー状態が“halt”の場合以外は指定できません。

8

トラッキング処理のみ停止する

本チェックボックスにチェックを入れると、差分スナップショット処理を中断します。

本オプションはスナップショット処理ではなく、トラッキング処理だけ中断します。

本チェックボックスは以下の条件で有効となります。

• ステータスが“----”以外の場合

• トラッキングが“ON”の場合

9

逆方向に実行されているコピー処理を停止する

本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへのコピー処理を停止します。

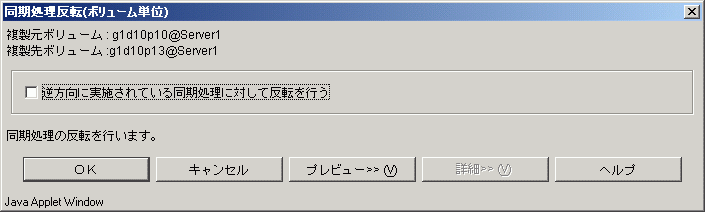

1

複製元ボリューム

複製元のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

2

複製先ボリューム

複製先のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

3

逆方向に実施されている同期処理に対して反転を行う。

本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへのコピー処理を反転します。

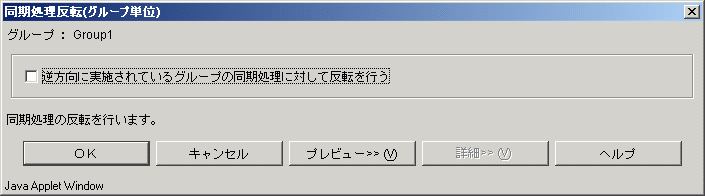

1

グループ名

グループ名名表示します。

2

逆方向に実施されているグループの同期処理に対して反転を行う。

本チェックボックスにチェックを入れると、複製先ボリュームから複製元ボリュームへのコピー処理を反転します。

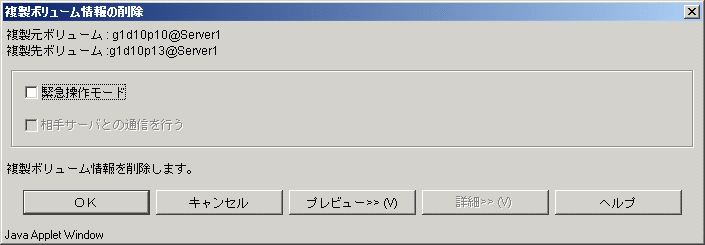

1

複製元ボリューム

複製元のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

2

複製先ボリューム

複製先のボリューム名を“ボリューム名@サーバ名”の形式で表示します。

3

緊急操作モード

本チェックボックスにチェックを入れると、アドバンスト・コピーの実行状態確認を行わないで複製ボリューム情報を削除します。

4

相手サーバとの通信を行う

本チェックボックスにチェックを入れると、複製ボリュームの削除処理中にサーバ間通信を行います。

相手サーバの復旧が見込めない場合のみ使用してください。

本チェックボックスはサーバ間のレプリケーションの場合だけ有効になります。

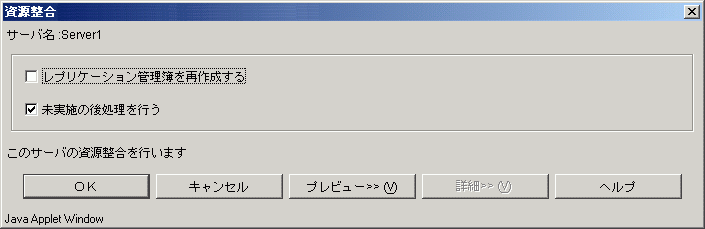

1

サーバ名

資源整合を行うサーバ名を表示します。

2

レプリケーション管理簿を再作成する

本チェックボックスにチェックを入れると、Storage管理サーバからのダウンロードにより、Storageサーバ上にレプリケーション管理ファイルを再作成します。

3

未実施の後処理を行う

本チェックボックスにチェックを入れると、未実施の後処理を実行します。

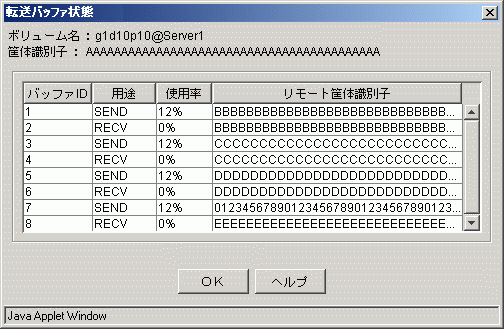

1

ボリューム名r

ボリューム名を“ボリューム名@サーバ名”の形式で表示します。

2

筐体識別子

指定したボリュームが存在する筐体の筐体識別子を表示します。

3

バッファID

バッファのIDを表示します。

4

用途

バッファの用途を表示します。

5

使用率

バッファの使用率をパーセントで表示します。

6

リモート筐体識別子

接続先として設定されている筐体の筐体識別子を表示します。

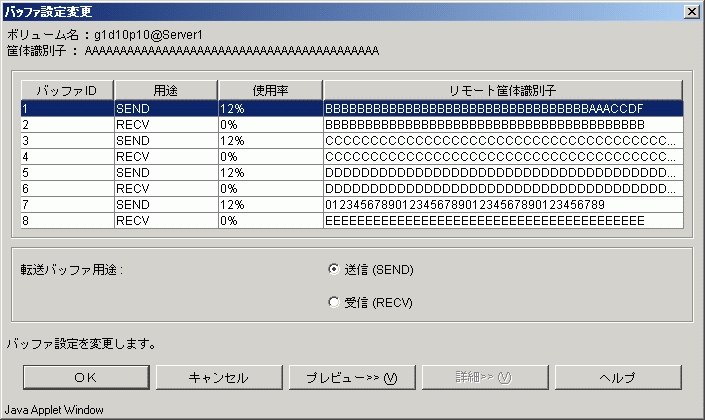

1

ボリューム名r

ボリューム名を“ボリューム名@サーバ名”の形式で表示します。

2

筐体識別子

指定したボリュームが存在する筐体の筐体識別子を表示します。

3

バッファID

バッファのIDを表示します。

4

用途

バッファの用途を表示します。

5

使用率

バッファの使用率をパーセントで表示します。

6

リモート筐体識別子

接続先として設定されている筐体の筐体識別子を表示します。

7

転送バッファ用途

変更するバッファの用途を設定します。

• 送信(SEND):送信用に設定します。

• 受信(RECV):受信用に設定します。

画面表示

○

○

○

転送バッファ状態

○

○

○

同期処理の開始

○

○

×

同期処理モード変更

○

○

×

複製作成

○

○

×

複製処理の停止

○

○

×

同期処理反転

○

○

×

資源整合

○

○

×

複製ボリューム情報の設定

○

×

×

複製ボリューム情報の削除

○

×

×

バッファ設定変更

○

×

×
