3.1.1 利用する機能を選択する

運用システムで行う業務の種類に合わせて、利用する機能を選択します。

図3.1 に業務の種別と利用する機能の関係を示します。

[図3.1 業務の種別と利用する機能]

なお、Linkexpressでは、機能に応じて必要となるソフトウェアがあります。

プラットフォームごとの機能と関連ソフトウェアを次に示します。

■PC/UNIXサーバでの機能と関連ソフトウェア

PC/UNIXサーバのLinkexpressでは、以下の機能を提供します。

◆データ転送機能

ファイルの送受信を行う機能です。メッセージの交換や、相手システムのジョブの起動もできます。利用する機能に合わせてソフトウェアを選択します。図3.2 にファイル転送を行う際のPC/UNIXサーバでの関連ソフトウェアを示します。

注1) Linkexpress Advanced Editionも含まれます。

注2) FNAプロトコルを使用する場合、システムにより以下の製品が必要です。なお、HP-UXではFNAをサポートしていません。
・Windows NT(R):通信制御サービス
・UXP/DS:VCP
・Solaris:Netcompo FNA-BASE
SANプロトコルを使用する場合、システムにより以下の製品が必要です。
・Windows NT(R)、Solaris、Linux:Linkexpress SAN optionおよびSoftek XLデータムーバ

注3) 暗号化ユーティリティを利用する場合、システムにより以下の製品が必要です。
PCサーバ:DESAF-PC/L
UNIXサーバ:DESAF-WS/L
ただし、Linkexpress V4.0L10相当以降のサーバではサポートしていません。
なお、HP-UXでは暗号化ユーティリティを利用することはできません。また、SSLではLinkexpress Advanced Editionが暗号化を行うため、暗号化製品は不要です。

注4) 業務定義をクライアントから操作することで、ファイル転送やジョブ起動を行います。業務定義による運用やクライアントからの操作・監視は運用管理機能が提供します。

注5) 相手システムの要求を受けてジョブを起動します。業務定義を利用した場合、自システムのジョブも起動します。

備考.他社機との連携でコード変換を行う場合は、SIMPLIA/TF-MDPORT、F*TRAN+などが必要です。

[図3.2 ファイル転送時のPC/UNIXサーバの位置づけと入出力]

◆運用管理機能

業務(データ流通とそれに付随するジョブの流れ)を定義する機能と、それを操作・監視する機能です。

◆DB連携機能

自システムのデータを相手システムのデータベースに書き込むなどの業務で利用する機能です。Linkexpressでは、異なるデータベース間でデータのやりとりができます。

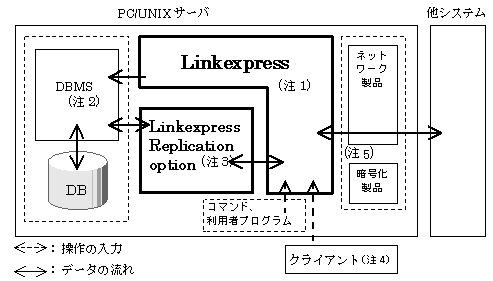

図3.3 にDB連携の利用でファイル転送や分散型システム連携を行う際のPC/UNIXの関連ソフトウェアを示します。

注1) Linkexpress Advanced Edition、Linkexpress SAN optionも含まれます。

注2) データベースの種類については、表3.2を参照してください。

注3) データベースからのデータ抽出、およびレプリケーションを行う場合に必要です。

注4) DB連携機能の定義はコマンドの他にクライアント環境からも登録/削除が可能です。また、業務定義をクライアントから操作することで、DBに対する格納が可能です。業務定義による運用・監視は運用管理機能が提供します。

注5) Linkexpressがファイル転送で利用する関連製品です。詳細は図3.2を参照してください。

[図3.3 DB連携でのPC/UNIXサーバの位置づけ]

■グローバルサーバ/PRIMEFORCEでの機能と関連ソフトウェア

グローバルサーバ/PRIMEFORCEでは、Linkexpress File Transferがファイル転送機能を提供します。

また、DB-EXPRESSやPowerAIM/TJNLを導入することにより、データベースとの連携が可能です。

利用者は、これらの製品の機能を運用・管理するために、自動スケジュール機能を持つ製品、利用者プログラム、またはAOFやSCFなどを導入・利用することで、ファイル集配信業務やデータベース利用業務を行うことができます。

グローバルサーバ/PRIMEFORCEでの業務システムを構成するソフトウェアを、図3.4 に示します。DB連携の利用で必要となるソフトウェアは、図3.5を参照してください。

注1) 通信プロトコルにより、以下の製品が必要です。
TCP/IPの場合: VTAM-G TISPとTISP/BP、または TISP
FNAの場合: VTAM-G
SANの場合: Linkexpress SAN optionおよびXLデータムーバ

注2) DESAFは、暗号化を行う場合に必要です。

注3) 相手システムの要求を受けてジョブを起動します。

[図3.4 ファイル転送でのグローバルサーバ/PRIMEFORCEの位置づけと入出力]

注1) データベースの種類については、表3.2を参照してください。

注2) 差分抽出を行う場合に必要です。詳細は表3.1 を参照してください。

注3) DB連携機能を行う場合に必要となるデータベース連携製品です。詳細は表3.1 を参照してください。

注4) Linkexpress File Transferがファイル転送で利用する関連製品です。詳細は図3.4を参照してください。

[図3.5 DB連携でのグローバルサーバ/PRIMEFORCEの位置づけ]

グローバルサーバ/PRIMEFORCEでDB連携を行う際に必要となるデータベース連携製品(DB-EXPRESSとPowerAIM/TJNL)の概要を表3.1 に示します。

[表3.1 データベース連携製品の概要]

ソフトウェア名	概要
DB-EXPRESS/B	DB-EXPRESSを利用する場合の必須プログラムです。
DB-EX/RDBII	SymfoWARE/RDBから一括抽出する場合に必要です。(注1)
DB-EX/NDB	AIM/DBから抽出する場合に必要です。
DB-EXPRESS/D	AIM/DBまたはVSAMからの差分抽出、SymfoWARE/RDBへの差分反映を行う場合に必要です。(注2)
PowerAIM/TJNL	SymfoWARE/RDB、AIM/DB、およびVSAMからの差分抽出を行う場合に必要です。(注2)
AIM	以下の抽出および格納を行う場合に必要です。 SymfoWARE/RDB、AIM/DBからの一括抽出 SymfoWARE/RDBへの格納 SymfoWARE/RDB、AIM/DB、およびVSAMからの差分抽出(注2)

注1) データベースから直接データを抽出することを一括抽出と呼びます。

注2) 差分データ(データベースに対して更新した内容)を抽出することを差分抽出と呼び、他のデータベースから抽出した差分データを反映することを差分反映と呼びます。

■取り扱うデータベース

データベース利用業務のために、Linkexpress（グローバルサーバはDB-EXPRESS）が取り扱うデータベースの種類とデータベースが動作するシステム種別を表3.2に示します。

[表3.2 サポートデータベース]

データベース種別	システム種別
	Windows 2000(R) *3	Windows XP(R)	Windows(R)98　*1	Solaris(TM)	HP-UX	グローバルサーバ/PRIME FORCE	Linux	RHEL-AS4(IPF)	AIX
Symfoware/RDB	◎	◎	−	◎ *2	−	◎	◎	◎	−
SymfoWARE 7000 for Windows NT	○	−	−	−	−	−	−	−	−
Oracle8i	○	−	−	◎	−	−	−	−	−
Oracle9i	○	○	−	◎	−	−	○	−	−
Oracle10g	○	○	−	−	−	−	○	○	−
SQL Server(TM)7	○	−	−	−	−	−	−	−	−
SQL Server(TM) 2000	○	−	−	−	−	−	−	−	−
AIM/DB	−	−	−	−	−	△	−	−	−
VSAM	−	−	−	−	−	△	−	−	−

◎：格納および抽出可能

○：格納可能

△：抽出可能

−：該当データベースなし

*1： Windows(R)Meも含まれます。

*2： SymfoWARE Parallel Serverは格納のみ可能です。

*3： Windows Server 2003を含みます。
