Network Storage Server 概説書

3.2 クラスタ構成の運用例

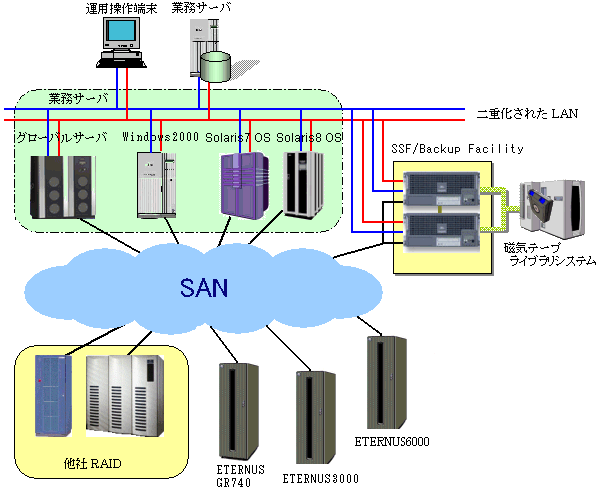

クラスタ構成では以下に示すような運用が考えられます。

1. 業務サーバとしてWindows 2000サーバ、Solaris8 OS、Solaris7 OSサーバおよびグローバルサーバを運用しており、ストレージとして当社のETERNUS GR740、ETERNUS3000、ETERNUS6000と日立製作所のSANRISE2000およびEMC社のSymmetrixを運用します。
2. ネットワークの信頼性を上げるために業務LANは二重化しています。
3. SANRISE2000およびSymmetrixの業務データは、ネットワーク型バックアップソフトウェア(NetWorker, Softek Backup TSM Edition)を使用してバックアップします。
4. ETERNUS GR740、ETERNUS3000上の業務データは、ダイレクトバックアップの論理デバイスバックアップ機能で、ETERNUS GR740、ETERNUS3000に配置したダイレクトバックアップの論理ユニットプールおよび磁気テープライブラリシステムにバックアップします。
5. ETERNUS6000上のグローバルサーバの業務データは、ダイレクトバックアップのグローバルサーバの業務データのバックアップ機能で、磁気テープライブラリシステムにバックアップします。
6. SSF/Backup Facilityが何らかの障害によりダウンした場合は、PRIMECLUSTERにより自動的に待機ノード側で運用が再開されます。ダウンしたノード側では、障害の原因を調査/対処後、運用ノードとして再起動します。

■本形態でのメリット

本形態では、以下に示すメリットがあります。

• 他社RAIDにある業務データのバックアップもSSF/Backup Facilityで一括して実施できます。
• ETERNUS GR series、ETERNUS3000にある業務データを業務サーバに負荷をかけることなくバックアップできます。
  また、ETERNUS6000にあるグローバルサーバの業務データのバックアップもSSF/Backup Facilityで一括して実施できます。
• ETERNUS GR series、ETERNUS3000にある業務データについて、バックアップにかかる時間を大幅に短縮できます。
• 業務LANが二重化されるほど高い信頼性が要求されるシステムに対しても、適用が可能です。
