4.1.1.2 メッセージ監視の概要

監視メッセージの定義をするための前提知識として、メッセージ監視のしくみについて説明します。

■監視可能なメッセージ

Systemwalker Centric Manager GEEでは、3つの経路を使って、以下に示すメッセージを監視することができます。

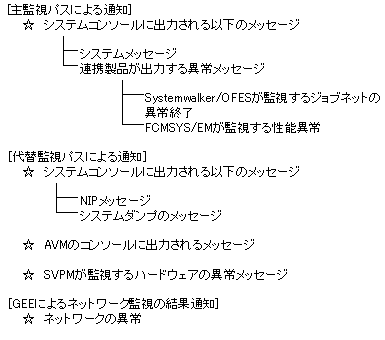

[図:監視メッセージと通知経路]

利用者は、これらのメッセージ の中から監視対象とするメッセージを定義します。さらに、監視対象のメッセージについて、以下の監視属性を定義し監視します。

重要度レベル:

メッセージの重要度です。監視対象のメッセージのうち、トラブルとしての条件を満たすものが、監視イベント一覧に表示されます。重要度レベルは、メッセージをトラブルとして扱うかどうかの1つの要因となります。

監視イベント種別:

Systemwalker Centric Manager GEEでは、メッセージを監視イベント種別に分類して監視します。

通報番号:

メッセージを識別するための属性です。運用方法に基づく一定の指針に基づいて、メッセージに通報番号を設定しておき、この通報番号をキーとしてトラブルを特定したり分類して管理することができます。

メッセージ一覧ウィンドウでの色:

監視対象のメッセージは、メッセージ一覧ウィンドウに表示されます。その場合の表示色(背景色および文字色)です。

■メッセージ監視のしくみ

Systemwalker Centric Manager GEEは、これらの定義にしたがってメッセージを監視画面に表示します。監視対象として定義したメッセージが、どのようなしくみで監視画面に表示されるかを以下に示します。

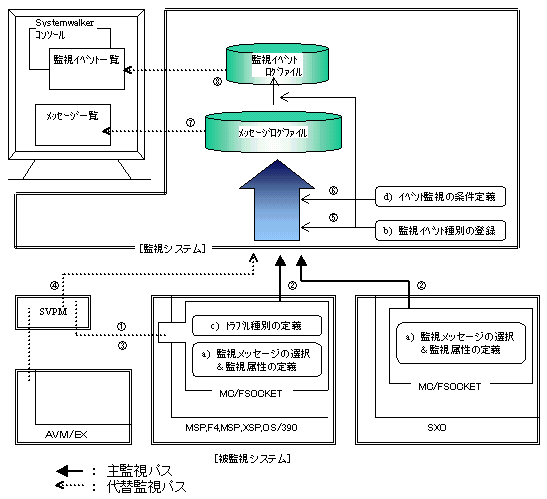

[図:メッセージ監視のしくみ]

■監視対象メッセージの定義

監視対象メッセージについては、以下の事項を定義します。ここで示す英字および数字は“図:メッセージ監視のしくみ”の図中のものと対応しています。

a) 監視メッセージの選択&監視属性の定義 (MC/FSOCKET)

システムで発生したメッセージのうち、どのメッセージをSystemwalker Centric Manager GEEに送信するかをMC/FSOCKETに定義します。

MSP、F4 MSP、XSPまたはOS/390(R)の場合は、さらに、メッセージの監視属性として重要度レベルおよびメッセージ一覧ウィンドウでの表示色を定義します。また、SVPMを導入している場合は、代替監視パスを使ってメッセージを送信するかどうかを指定します。

詳細は、“補助メッセージリストの登録”、“環境定義体の設定”、および、それぞれの被監視システムのMC/FSOCKETのマニュアルを参照してください。

b) 監視イベント種別(トラブル種別)の登録

a)で定義したメッセージを、どの監視イベント種別に分類して監視するかを検討して、監視イベント種別名の一覧を登録します。a)で定義したメッセージの監視イベント種別(トラブル種別)には、監視イベント種別番号(トラブル種別番号)を登録します。

詳細は、“サーバ環境定義”を参照してください。

c)トラブル種別の定義(MC/FSOCKET)

被監視システムがMSP、F4 MSP、XSPまたはOS/390(R)の場合は、a)で定義したメッセージについて、それぞれをどの監視イベント種別(トラブル種別)で監視するかを、b)で定義した監視イベント種別番号(トラブル種別番号)を使って定義します。

詳細は、“監視イベント識別番号の定義”、および、それぞれの被監視システムのMC/FSOCKETのマニュアルを参照してください。

d) イベント監視の条件定義

主監視パスまたは代替監視パスによって送られるメッセージについて、その監視方法を定義します。

詳細は、“監視メッセージの定義”を参照してください。

【主監視パスによって送られるメッセージ】

MSP、F4 MSP、XSP、SXOおよびOS/390(R)については、a)で定義したメッセージが主監視パスによって通知されます。イベント監視の条件定義の使用方法を場合に分けて説明します。

• MSP、F4 MSP、XSPまたはOS/390(R)の場合:

  これらのメッセージの監視方法の定義は、すでに a)および c)で行われています。その内容をSystemwalker Centric Manager GEE側で変更したい場合にこのテーブルを使用します。以下の定義ができます。

  • a)でMC/FSOCKETで送信定義したもののうち、監視する必要のないメッセージがある場合は、ここで監視対象からはずすことができます。
  • a)および c)で設定された監視属性(重要度レベル、トラブル種別、およびメッセージ一覧ウィンドウでの表示色)を変更したい場合は、ここで定義し直します。
• SXOの場合:
  • a)でMC/FSOCKETで送信定義したもののうち、監視する必要のないメッセージがある場合は、ここで監視対象からはずすことができます。
  • 重要度レベルはメッセージごとに決められています。その重要度レベルを変更したい場合はここで定義し直します。
  • メッセージの表示色は省略値として文字色が色番号0(黒)、背景色が色番号15(黄土色)に設定されています。省略値以外の色で表示したい場合に設定します。
  • 監視イベント種別は省略値として監視イベント種別番号:7がとられます。これ以外の監視イベント種別で監視したい場合に設定します。監視イベント種別番号と監視イベント種別名の対応は、前述したb)の登録内容にしたがいます。詳細は“監視イベント種別の登録”を参照してください。

【代替監視パスによって送られるメッセージ】

SVPMと連携した場合、代替監視パスによってAVM/EXおよびハードウェア異常の情報が送信されます。また、被監視システムがMSPまたはXSPの場合は、主監視パスで監視できない以下の情報が、代替監視パスによって送信されます。

• システムダンプ(SADUMPまたはSYSDUMP)のメッセージ
• NIPメッセージ
• 主監視パス接続前の高輝度メッセージおよび返答要求メッセージ(MSPの場合)
• 主監視パス接続前のシステム異常メッセージ(XSPの場合)

これらのメッセージは、“表:代替監視パスによって送信されるメッセージの監視属性”に示す監視属性で送信されます。イベント監視の条件定義では、監視対象からはずしたいメッセージがある場合、または監視属性の設定を変更したい場合に定義します。

[表:代替監視パスによって送信されるメッセージの監視属性]

メッセージ		重要度レベル	監視イベント 種別番号 (注1)	メッセージ一覧ウィンドウでの表示色(注2)
MSP または XSP	主監視パス接続前の高輝度 および返答要求メッセージ	重要	1	文字色：色番号1(白) 背景色：色番号2(赤)
	NIPメッセージ (返答要求メッセージ)	重要	9	文字色：色番号1(白) 背景色：色番号2(赤)
	NIPメッセージ (その他)	一般	9	文字色：色番号0(黒) 背景色：色番号15(黄土色)
	システムダンプのメッセージ	一般	9	文字色：色番号0(黒) 背景色：色番号15(黄土色)
AVM/EXのメッセージ		一般	8	文字色：色番号0(黒) 背景色：色番号1(白)
ハードウェア異常のメッセージ		重要	10	文字色：色番号0(黒) 背景色：色番号1(白)

注1)

監視イベント種別(トラブル種別)は監視イベント種別番号(トラブル種別番号)で管理されています。

注2)

色は色番号で管理されています。( )には、標準に定義されている対応色を示します。色番号と色の対応の詳細については、“オンラインヘルプ”の目次から“ウィンドウの説明”→“Systemwalkerコンソール[監視] ”→“[操作]メニュー”→“メッセージ一覧”を参照してください。

■メッセージ処理の流れ

Systemwalker Centric Manager GEEが行うメッセージ処理を説明します。ここでは、代替監視パスを使用している場合を前提にして説明します。なお、順序を示す英字および数字は、“図:メッセージ監視のしくみ”の図中のものと対応しています。

1. 被監視システムがMSPまたはXSPの場合の処理です。

   被監視システムでMC/FSOCKETが起動する前については、代替監視パスによって高輝度メッセージおよび返答要求メッセージが送られます。また、NIPメッセージも代替監視パスによって送られます。さらにXSPの場合には、高輝度のWTOメッセージおよびシステム重要メッセージが送られます。

   MC/FSOCKETが起動されてから主監視パスが接続するまでの間は、a)で監視対象として定義されたメッセージのうち、代替監視パスで送信するように定義したメッセージが送られます。この時、a)およびc)で設定された監視属性の情報も同時に送られます。

2. 主監視パス接続後は、MSP、F4 MSP、XSP、SXOおよびOS/390(R)の情報が、主監視パスによって送られます。a)で監視対象として定義されたメッセージが送られ、同時に、a)およびc)で設定された監視属性の情報も送られます。
3. 被監視システムがMSPまたはXSPの場合の処理です。

   MSPまたはXSPの場合は、一旦主監視パスが接続された後で主監視パスによって通信が切断された場合でも、代替監視パスによって通信が継続され、a)およびc)で定義したメッセージは同様に処理されます。

   MC/FSOCKETが起動されると、a)およびc)の定義情報はシステムに記憶されるため、MC/FSOCKETが停止した場合でもこの定義が有効となり、定義された情報が代替監視パスで継続送信されます。この定義は、次にMC/FSOCKETが起動された時に更新されます。

   システムダンプのメッセージが発生した場合も、代替監視パスによって通知されます。

4. AVM/EXのメッセージおよびハードウェア異常メッセージは、代替監視パスによって送られます。
5. 被監視システムのMC/FSOCKETからはメッセージに監視イベント種別番号(トラブル種別番号)がつけられて送られます。b)で登録された監視イベント種別番号(トラブル種別番号)と監視イベント種別名(トラブル種別名)をもとに、対応する監視イベント種別(トラブル種別)に変換されて通知されます。
6. Systemwalker Centric Manager GEEは、メッセージを受け取ると、イベント監視の条件定義で監視属性が定義されている場合は、その内容を反映して、メッセージログファイルに格納します。イベント監視の条件定義で監視対象からはずされているメッセージは、メッセージログファイルには格納しません。
7. メッセージログファイルに格納されたメッセージは、メッセージ一覧ウィンドウに表示されます。メッセージは、監視属性で設定された色で表示します。
8. メッセージログファイルのメッセージのうち、以下の条件を満たすものは、トラブルとして扱われ、監視イベントログファイルに格納されます。同時にSystemwalkerコンソールの監視イベント一覧に表示されます。
   • 監視イベント種別が登録されている
   • 重要度レベルが警告、重要または最重要である

■複数のSystemwalker Centric Manager GEEによる監視について

1つの被監視システムに対して、複数のSystemwalker Centric Manager GEEによる監視が可能です。このような運用でMSPおよびXSPの監視をした場合、主監視パス接続と代替監視パス接続をしているSystemwalker Centric Manager GEEが混在することがあります。

• 主監視パスで接続しているSystemwalker Centric Manager GEEは、被監視システムの監視メッセージ、動的状態情報などを監視・操作します。
• 代替監視パスで接続しているSystemwalker Centric Manager GEEは、被監視システムのコンソールメッセージを監視します。

なお、代替監視パスで接続しているSystemwalker Centric Manager GEEには、動的状態情報は送信されません。
