Enterprise Postgres 16 SP1 スケールアウト運用ガイド

F.1.1 サーバ構成

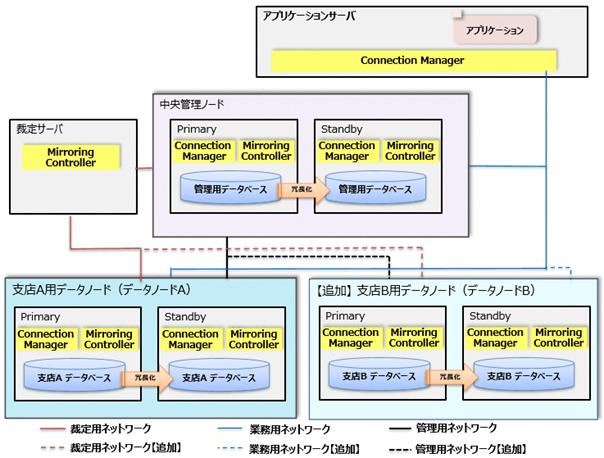

以下に、サンプルモデルのサーバ構成を示します。

• 中央管理ノード：2台

  • データノード、マスターデータ、テーブル定義などを管理するインスタンスを作成します。

  • Mirroring Controllerで冗長化し、Connection Managerで冗長化したインスタンスを透過的に使用できるようにします。

• データノード：支店ごとに2台

  • 支店ごとにノードを分け、対象の支店専用のデータベース・インスタンスを作成します。

  • Mirroring Controllerで冗長化し、Connection Managerで冗長化したインスタンスを透過的に使用できるようにします。

  • 支店を追加する場合は、既存のデータノードと同じ構成で追加してください。

• 裁定サーバ：1台

  • Mirroring Controllerで各ノードの裁定処理を行います。

• アプリケーションサーバ：1台

  • Connection Managerをインストールし、業務アプリケーションからはシャードキーを使って各ノードにアクセスします。

ポイント

データノードを追加する場合は、追加したデータサーバのノードの構築に加え、それぞれのノードの接続先である中央管理ノード、裁定サーバ、アプリケーションサーバの設定も実施してください。
