Cloud Storage Gateway V1.4.0 ユーザーズガイド

1.2 システム構成

本製品のシステム構成図は、以下のとおりです。

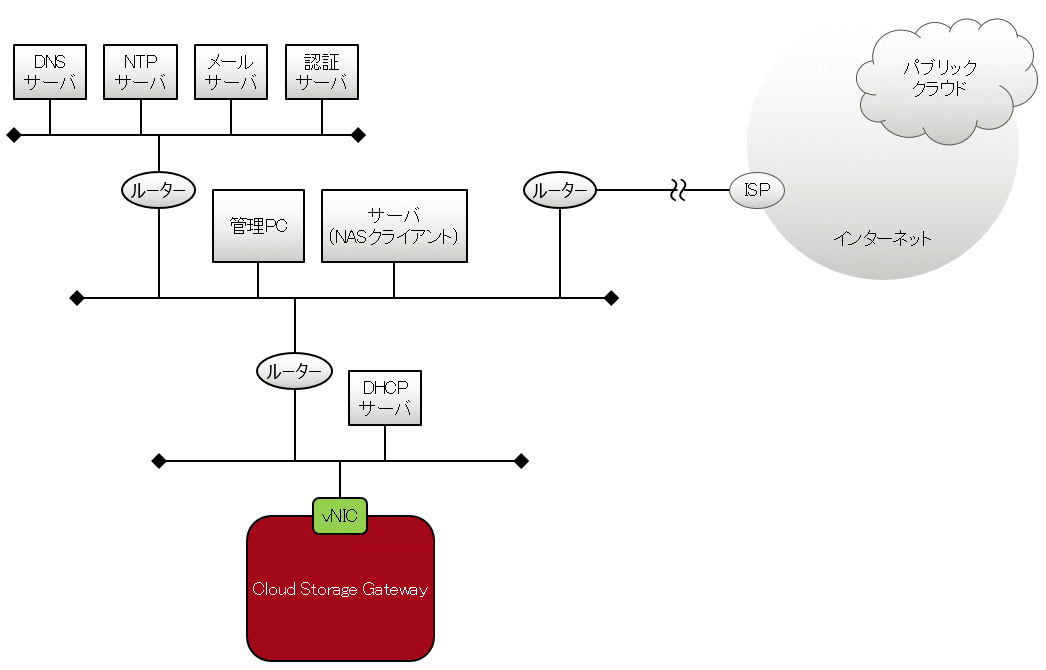

図1.3 単一ネットワークによるシステム構成図

図1.4 複数ネットワークによるシステム構成図

本製品を利用したクラウドストレージへのデータ連携に必要なコンポーネントは、以下のとおりです。

図1.5 コンポーネントの配置図

表1.1 必要なコンポーネントの一覧

コンポーネント名	説明
Cloud Storage Gateway Web GUI	本製品の設定・監視を行うGUIです。詳細は、「1.4.2 ユーザーインターフェイス」を参照してください。
共有フォルダ	クラウドストレージへの入り口となるNASインターフェイスです。
キャッシュ	共有フォルダに書き込まれたデータをクラウドストレージへ転送する前に、一時的にデータを格納しておく領域です。キャッシュは、仮想マシンのローカルディスクに配置されます。 実データに加え、メタデータ(重複排除・圧縮に関する管理データ、およびデータ格納先クラウドストレージ情報などの管理データ)も格納されます。実データは、重複排除・圧縮されたあと、キャッシュに書き込まれます。 キャッシュ領域の確保時に余裕を持たせると、共有フォルダからデータを読み出す際のレスポンス速度の向上が図れます。キャッシュに余裕がある場合、クラウドストレージへ転送済みのデータも継続してキャッシュに保持されるためです。
クラウドプロバイダー	クラウドプロバイダーが提供するクラウドストレージ(FUJITSU Hybrid IT Service FJcloud-O Object Storage、Amazon S3など)、およびOpenStackによるプライベートクラウドのオンラインストレージ環境を指します。
バケット	クラウドストレージに作成される論理的なストレージ領域です。
データストア	共有フォルダに書き込まれたデータが、最終的にクラウドストレージ上で保管される領域です。クラウドストレージ上のバケット内に作成されます。 データストアには、キャッシュと同様、重複排除・圧縮された実データ、およびメタデータが格納されます。
アーカイブストレージ	クラウドプロバイダーが提供するクラウドストレージのうち、アクセス頻度が低いデータの長期保管に最適化された領域(Amazon S3 Glacierなど)を指します。 アーカイブストレージには、データストアのコピーを保存できます。
アーカイブ	アーカイブストレージに保存されたデータストアのコピーを指します。詳細は、「4.3 アーカイブの運用」を参照してください。
