マスタ情報を管理する管理サーバと、配付されたスケジュール情報を基にジョブをスケジュールするスケジュールサーバで運用する形態です。それぞれのサーバでは、業務の運用形態に応じて複数のサブシステムを作成します。
管理サーバからスケジュールサーバにスケジュール情報を配付する場合、スケジュール情報は、管理サーバと同一の番号のサブシステムに配付されます。
複数サブシステムで運用する形態を以下の例に分けて説明します。
通常スケジュールと日ごとスケジュール管理を分ける例
日ごとスケジュール管理を複数のスケジュールサーバに分散する例
テストモードのサブシステムを追加する例

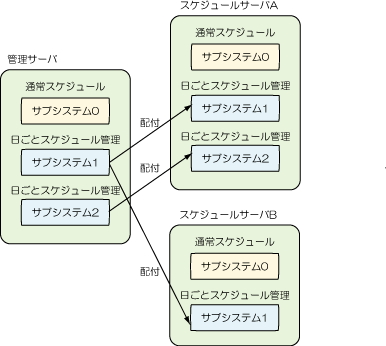

通常スケジュールと日ごとスケジュール管理を分ける例
サブシステム0を通常スケジュールにし、サブシステム1とサブシステム2は日ごとスケジュール管理にする例です。サブシステム1からは、スケジュールサーバAとスケジュールサーバBにスケジュール情報を配付します。サブシステム2からは、スケジュールサーバAのみにスケジュール情報を配付します。
サブシステム0ではサーバ内に閉じた別々の少量の業務で運用し、サブシステム1では、すべてのサーバで実行する業務を、サブシステム2では特定のサーバだけ実行する業務を実行するような場合に、この形態で運用します。

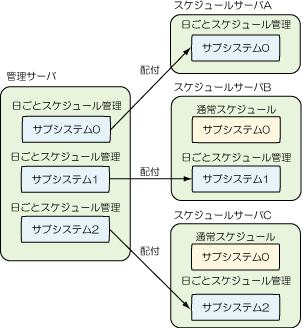

日ごとスケジュール管理を複数のスケジュールサーバに分散する例
すべてのサブシステムを日ごとスケジュール管理にし、それぞれのサブシステムで実行する業務を、複数のスケジュールサーバに分散する例です。
大量に業務がスケジュールされているなど、スケジュールサーバを別々にしてスケジュール処理によるサーバの負荷を分散したい場合に、この形態で運用します。

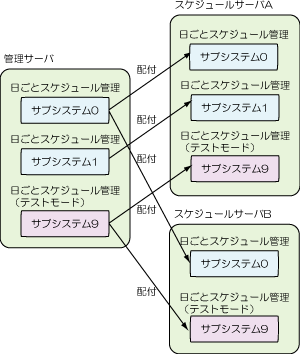

テストモードのサブシステムを追加する例
サブシステム0とサブシステム1を日ごとスケジュール管理とし、テストモードのサブシステムを作成する例です。テストモードでは、管理サーバとスケジュールサーバとで同期を取った仮想時間の設定が可能です。
サブシステム0では、すべてのサーバで実行する業務を、サブシステム1では特定のサーバだけ実行する業務を実行し、サブシステム9でサブシステム0の運用を、仮想時間でテストするような場合に、この形態で運用します。
注意
スケジュールサーバのサブシステムにスケジュール情報を配付できる管理サーバは1台だけです。同一スケジュールサーバの同一サブシステムには、複数の管理サーバからスケジュール情報を配付することはできません。

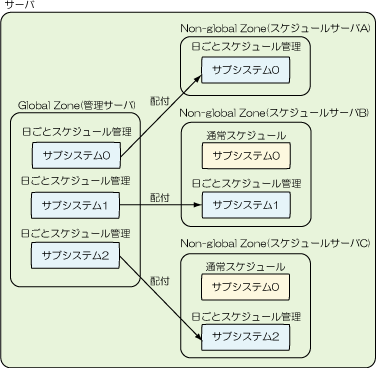

日ごとスケジュール管理を複数のZoneに分散する例【Solaris版】
Zone機能を利用して、Global Zoneに定義情報を格納し、複数のNon-global Zoneにスケジュール情報を配付するような運用が可能です。以下の図は、Global Zoneのすべてのサブシステムを日ごとスケジュール管理にし、それぞれのサブシステムで実行する業務を、複数のNon-global Zoneに分散する例です。Non-global Zoneに割り当てた論理IPアドレスをスケジュールサーバを追加する時に指定し、Non-global Zoneをスケジュールサーバとして設定します。
