簡単設定モードのネットワークデバイスへの自動設定で構築する標準モデル構成を以下に示します。

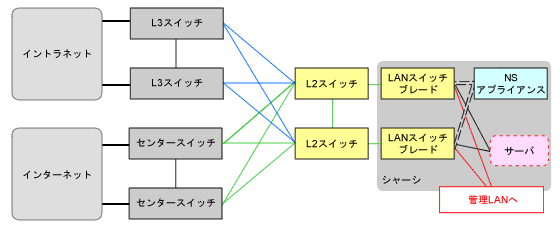

図I.4 標準モデル構成(NSアプライアンス)
簡単設定モードのネットワークデバイスへの自動設定において、標準モデル構成で使用するLANポートを以下に示します。
業務LAN用(センタースイッチ側)
LAN0.0
業務LAN用(L2スイッチ側)
LAN0.1
管理LAN用
LAN0.3
参考
使用LANポートに対しては、VLANインターフェースを事前に設定してください。
