L-Platformの詳細情報を表示するには、以下のように操作します。
[L-Platform管理(構成)]、[L-Platform管理(リスト)]、または[サーバ一覧]ページを表示させます。
表示方法は、「9.2.1 L-Platform管理の表示ページ」を参照してください。
対象L-Platformまたは対象サーバを選択したあと、[詳細]ボタンをクリックします。
[L-Platform詳細]ページが表示されます。
[L-Platform詳細]ページには、以下の2つの表示形式があります。表示形式は、ページ右上部のボタン(
)で切り替えることができます。

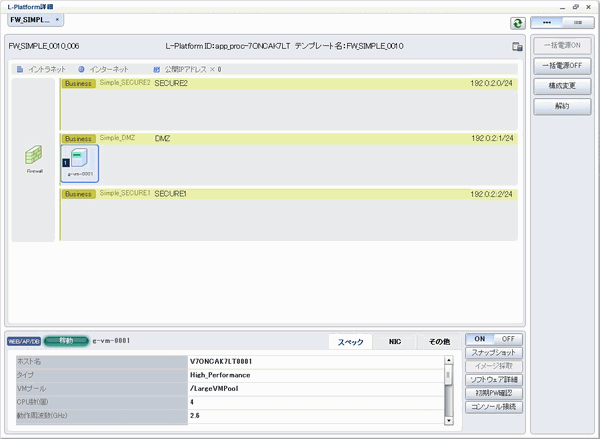

L-Platform構成イメージ
ページ右上部のボタン(
)をクリックすると、L-Platform構成がイメージで表示されます。
[L-Platform詳細]ページに表示されるアイコンは以下のとおりです。
アイコン | 説明 |
|---|---|
| イントラネットに接続 |
| インターネットに接続 |
| 公開するIPアドレス数 |
| データディスクなし仮想サーバ |
| データディスクが1個付いた仮想サーバ |
| データディスクが複数個付いた仮想サーバ |
| データディスクなし物理サーバ |
| データディスクが1個付いた物理サーバ |
| データディスクが複数個付いた物理サーバ |
| 仮想サーバのNIC |
| 物理サーバのNIC |
| グループ化したNIC |
| ファイアーウォール |
| サーバロードバランサー(SLB) |
[L-Platform詳細]ページに表示される、サーバの状態を示すアイコンは以下のとおりです。
仮想サーバのディスクなしアイコンの例です。物理サーバおよびデータディスクなし／データディスク1個付き／データディスク複数個付きのそれぞれの場合にも、同様のアイコンがあります。
アイコン | 説明 |
|---|---|
| 停止中 |
| 稼働中 |
| 起動中、停止中、配備中、またはフェールオーバー中のサーバ |
| 起動失敗または停止失敗したサーバ |
[L-Platform詳細]ページに表示される、サーバロードバランサー(SLB)を選択した場合のSLB分散対象のNICおよびサーバを示すアイコンは以下のとおりです。
仮想サーバのNICおよびデータディスクが1個付いた仮想サーバの例です。各種NICおよびサーバについても同様のアイコンがあります。
アイコン | 説明 |
|---|---|
| SLB分散対象の仮想サーバのNIC |
| SLB分散対象のデータディスクが1個付いた仮想サーバ |

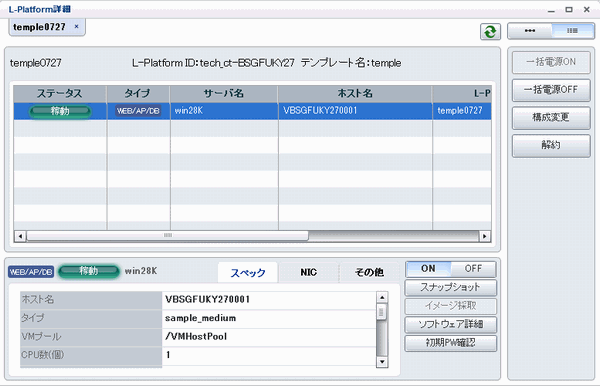

サーバ一覧
ページ右上部のボタン(
)をクリックすると、L-Platformに含まれるサーバのリストが一覧で表示されます。また、サーバ一覧には、サーバに含まれる拡張ディスクも表示されます。
ポイント
[L-Platform詳細]ページでは、以下のボタンを利用して操作できます。
[ソフトウェア詳細]ボタン：ソフトウェア情報の表示
[初期PW確認]ボタン：初期パスワードの確認
L-Platformの設定によっては、"初期パスワードは「」です。"と表示される場合があります。
L-Platform配備後は、初期パスワードが設定されています。
