本製品で管理しているハードウェア機器の保守方法について説明します。
サーバ故障時のハードウェア保守の流れ
本製品に登録されているサーバに故障が発生した場合の、ハードウェア保守の流れを以下に示します。

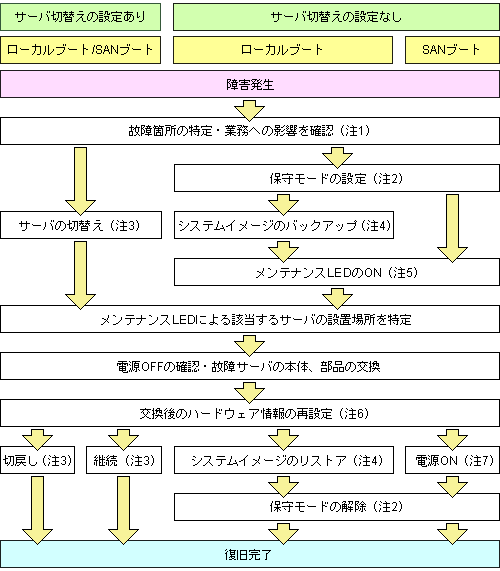

図6.1 サーバ故障時のハードウェア保守の流れ
注1) 故障箇所の特定については、「11.3 リソース障害の対処」を参照してください。
注2) 保守モードの設定と解除については、「操作ガイド VE」の「付録C 保守モード」を参照してください。
注3) サーバの切替え、切戻しおよび継続については、「第4章 サーバ切替え」を参照してください。
注4) システムイメージのバックアップ・リストアについては、「操作ガイド VE」の「第16章 バックアップ・リストア」を参照してください。
注5) メンテナンスLEDの操作については、「6.2.1 メンテナンスLED」を参照してください。なおメンテナンスLEDは、PRIMERGY BXシリーズのサーバだけ利用できます。
注6) ハードウェア情報の再設定については、以下を参照してください。
ブレードサーバの場合: 「6.2.3 サーバの交換」を参照してください。
ブレードサーバ以外の場合: 「6.3.2 サーバの交換」を参照してください。
注7) 電源操作については、「操作ガイド VE」の「第14章 電源操作」を参照してください。
ハードウェア機器の交換は、以下の種類があります。
サーバの交換
本製品に登録されているサーバを交換します。
サーバの交換については、以下を参照してください。
ブレードサーバの場合: 「6.2.3 サーバの交換」を参照してください。
ブレードサーバ以外の場合: 「6.3.2 サーバの交換」を参照してください。
サーバ部品の交換
本製品に登録されているサーバのNICやHBA、ハードディスクなどの部品を交換します。
サーバ部品の交換については、以下を参照してください。
ブレードサーバの場合: 「6.2.4 サーバ部品の交換」を参照してください。
ブレードサーバ以外の場合: 「6.3.3 サーバ部品の交換、増設」を参照してください。
サーバ以外のハードウェアの交換
本製品に登録されているシャーシや、マネジメントブレードなど、サーバ以外のハードウェアを交換します。
サーバ以外のハードウェアの交換については、以下を参照してください。
ブレードサーバの場合: 「6.2.5 サーバ以外のハードウェアの交換」を参照してください。
ブレードサーバ以外の場合: 「6.3.4 サーバ以外のハードウェアの交換、ファームアップ」を参照してください。
