1.2 ファイルの構成

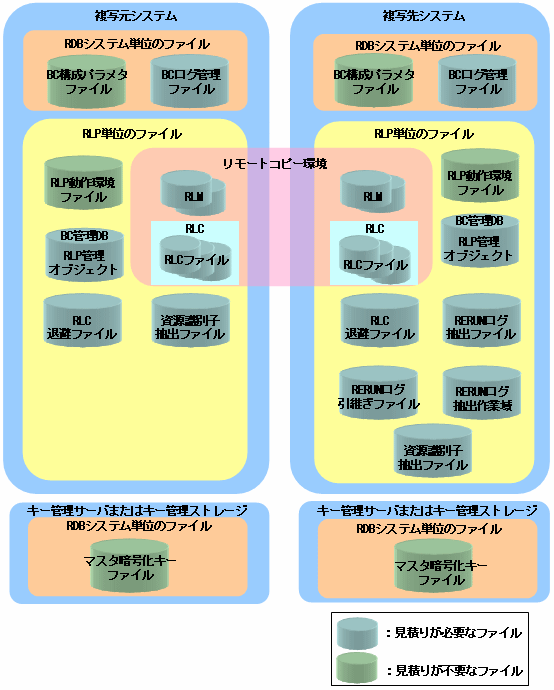

Active DB Guardのファイル構成図を以下に示します。

図1.2 Active DB Guardのファイル構成

Active DB Guardで使用するファイルについて、以下に説明します。

RDBシステム単位のファイル

RDBシステム単位で使用するファイルについて、以下の表に示します。

表1.2 RDBシステム単位のファイル
ファイル	個数	ファイルの配置先	ファイルの種別	複写元システム	複写先システム
BC構成パラメタファイル	1	Symfoware ServerのRDB構成パラメタファイルでの指定ファイル	UNIX系ファイル	○	○
BCログ管理ファイル	1	BC構成パラメタファイルでの指定ファイル	ローデバイスまたは UNIX系ファイル	○	○

○：必要
×：不要

参照

マスタ暗号化キーファイルについては、“Symfoware Server セットアップガイド”を参照してください。

RLP単位のファイル

RLP単位で使用するファイルについて、以下の表に示します。

表1.3 RLP単位のファイル
ファイル	個数	ファイルの配置先	ファイルの種別	複写元システム	複写先システム
RLP動作環境ファイル	1	BC構成パラメタファイルの指定ディレクトリ	UNIX系ファイル	○	○
RLP管理オブジェクト(注1)(注3)	1	rdbbcmndbコマンドの出力ファイル内の指定先	データベーススペース	○	○
RLM(注2)	2	rdbbcrlmコマンドでの指定ローデバイス	ローデバイス	○	○
RLCファイル(注2)(注3)	3以上64以下	rdbbcrlcコマンドでの指定ローデバイス	ローデバイス	○	○
RLC退避ファイル(注3)	複数	rdbbcrlcコマンドでの指定ファイル	UNIX系ファイル	○	○
RERUNログ抽出ファイル(注3)	複数	RLP動作環境ファイルでの指定ディレクトリ	UNIX系ファイル	×	○
RERUNログ抽出作業域(注3)	複数	RLP動作環境ファイルでの指定ディレクトリ	UNIX系ファイル	×	○
RERUNログ引継ぎファイル(注3)	1	RLP動作環境ファイルでの指定ローデバイスまたはディレクトリ	ローデバイスまたは UNIX系ファイル	×	○
資源識別子抽出ファイル	1	rdbbcmapコマンドでの指定ファイル	UNIX系ファイル	○	○

○：必要
×：不要

注1）RLP管理オブジェクトは、Symfoware/RDBの表およびインデックスです。
このため、他のSymfoware/RDBの表およびインデックスと同様に、RLP管理オブジェクトの格納先としてローデバイスまたはUNIX系ファイルに作成したデータベーススペースが必要です。
なお、RLP管理オブジェクトを格納するローデバイスまたはUNIX系ファイルは、RLP単位に必要です。

注2）RLM／RLCファイルは、危険分散および負荷分散の観点からデータベース資源とは異なるディスク上に作成することを推奨します。また、同じディスク上に作成した場合、互いの資源に対するI/O性能に影響を及ぼし最大性能を発揮できません。

Symfoware Serverのデータベース資源については、“Symfoware Server セットアップガイド”を参照してください。

注3）格納データの暗号化を利用する場合、暗号化されます。

注意

ネットワークファイル（NFSなど）は未サポートです。
