2.2.2 ジョブネットの作成に使用する画面

ジョブネットを作成するときに使用する画面について説明します。

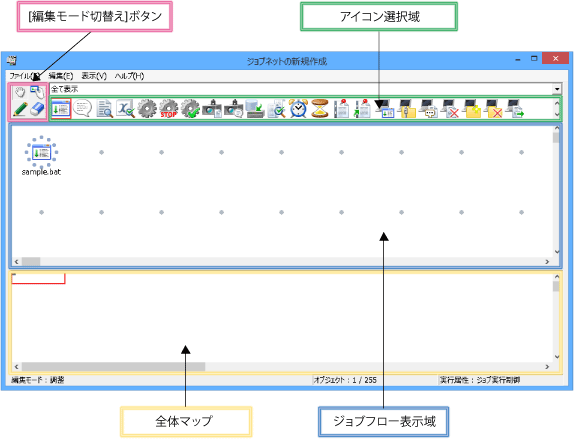

[ジョブネットの新規作成]ウィンドウ

[Systemwalker Operation Manager]ウィンドウの[業務選択]ウィンドウで、

• プロジェクトを選択し、[ファイル]メニューから[新規作成]-[ジョブネット]-[ジョブ実行制御]の順に選択する

• プロジェクトを右クリックし、ポップアップメニューから[新規作成]-[ジョブネット]-[ジョブ実行制御]の順に選択する

などの操作を行うと、[ジョブネットの新規作成]ウィンドウが表示されます。

本ウィンドウは、[編集モード切替え]ボタン、アイコン選択域、ジョブフロー、全体マップに分かれています。

ジョブフローでは、ジョブネットを構成するジョブの先行・後続関係を表示します。ジョブフロー内のジョブまたはジョブネットを編集できます。
