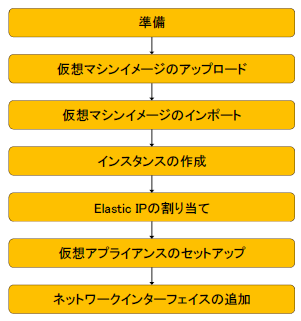

Amazon EC2環境に本製品の仮想マシンをインストールする手順は以下のとおりです。
AWSマネジメントコンソールから次の操作を実行します。
ポイント
操作を実行するAWSアカウントのユーザーには、AmazonEC2FullAccess、AmazonS3FullAccess、IAMFullAccessの3つのアクセス権限を付与してください。アクセス権限の付与は、AWSマネジメントコンソールのIAMサービスから操作してください。
準備
環境に合わせて以下を準備してください。
ネットワーク(VPC)
サブネット
セキュリティグループ
参照
セキュリティグループの設定については、「A.6 利用ポート番号」を参照してください。
仮想マシンイメージのアップロード
AWSマネジメントコンソールのS3サービスで、Amazon S3上にイメージ格納用のバケットを作成し、Amazon EC2用の仮想マシンイメージをアップロードします。
バケット作成
[バケットを作成する]をクリックしてバケットを作成します。
仮想マシンイメージのアップロード
バケットの一覧から作成したバケットをクリックします。
[アップロード]をクリックし、Amazon EC2用仮想マシンイメージ(CSG_v120_ec2.zip)に含まれるCSG_v120_ec2-disk1.vmdkファイルを指定します。
注意
使用するWebブラウザによってはアップロードが失敗する場合があります。その場合は、別のWebブラウザを使用するか、または、AWSコマンドラインインターフェイス(AWS CLI)を使用してください。AWS CLIについてはAmazon Web Servicesのドキュメントを参照してください。
仮想マシンイメージのインポート
AWSコマンドラインインターフェイス(AWS CLI)を使用して、Amazon S3に格納した仮想マシンイメージをインポートします。
AWS CLIについてはAmazon Web Servicesのドキュメントを参照してください。
インポート手順については、Amazon Web Servicesの「VM Import/Exportユーザーガイド」を参照してください。
インポートが完了すると、EC2ダッシュボードの[AMI]から、インポートしたイメージを確認することができます。今後の操作で簡単に検索できるように、イメージを選択して[編集]をクリックし、[説明]項目に任意の名前を設定することを推奨します。
ポイント
インポートする仮想マシンイメージのオペレーティングシステムの種別はLinux/Unix(64ビット)です。
イメージ形式はvmdkです。
インポート操作において、ライセンスオプションを指定する項目があります。このライセンスオプションには「BYOL」を指定してください。
インスタンスの作成
AWSマネジメントコンソールのEC2サービスで、インポートした仮想マシンイメージからインスタンスを作成します。
EC2ダッシュボードで[インスタンスの作成]をクリックし、以下の表を参照して画面の指示に従って作成してください。
ステップ | 項目 | 設定内容 | |
|---|---|---|---|
1.AMIの選択 | - | マイAMIからインポートした仮想マシンイメージを選択します。 | |
2.インスタンスタイプの選択 | - | 「A.1 仮想アプライアンス仕様」の要件を満たすようにタイプを選択します。 | |
3.インスタンスの設定 | インスタンス数 | 1 | |
ネットワーク | 手順1で用意したネットワークを選択します。 | ||
サブネット | 手順1で用意したサブネットを選択します。 | ||
自動割り当てパブリック IP | 「サブネット設定を使用(有効)」 | ||
その他 | (任意) | ||
4.ストレージの追加 | システム領域 | サイズ | 100GiB |
ボリュームタイプ | 「汎用SSD(gp2)」推奨 | ||
その他 | (任意) | ||
キャッシュ領域 | ボリュームタイプ | 「EBS」 | |
デバイス | メニューの先頭から選択します。 | ||
スナップショット | 何も入力しないでください。 | ||
サイズ | 「2.1.2 キャッシュの容量」で見積もった容量を指定します。 | ||
ボリュームタイプ | 「汎用SSD(gp2)」推奨 | ||
その他 | (任意) | ||
5.タグの追加 | - | (任意) | |
6.セキュリティグループの設定 | セキュリティグループの割り当て | 「既存のセキュリティグループを選択する」 | |
セキュリティグループ | 手順1で準備したセキュリティグループを選択します。 | ||
7.確認 | キーペアの選択 | 「キーペアなしで続行」 | |
ポイント
ステップ4の「ストレージの追加」では、システム領域用のストレージだけが自動的に構成されます。[新しいボリュームの追加]をクリックして、キャッシュ領域用のストレージも構成してください。
ステップ4の「ストレージの追加」で選択するデバイス名は、/dev/sda、/dev/sdbの形式ですが、本製品のコンソールでは/dev/xvda、/dev/xvdbとして認識されます。
ステップ5の「タグの追加」で「Name」キーを追加すると、インスタンスとボリュームに名前を設定することができます。
ステップ7の「確認」では、[作成]をクリックすることでキーペアの選択画面が表示されます。
インスタンスを作成したあと、インスタンスやストレージ（ボリューム）、自動的に割り当てられるネットワークインターフェイスについて、今後の操作で簡単に検索できるように、それぞれの「Name」項目にインスタンス名を含む名前の設定を推奨します。ストレージ（ボリューム）の場合はデバイス名も含めることを推奨します。
Elastic IPの割り当て
ポイント
作成したインスタンスには自動的にパブリックIPが割り当てられます。このパブリックIPは、インスタンスを停止すると解放され、次回のインスタンス開始時には異なるパブリックIPが割り当てられます。パブリックIPを固定したい場合に、Elastic IPを割り当ててください。
複数ネットワークを構成するために、ネットワークインターフェイスを追加する場合は、必ずElastic IPを割り当ててください。
新しいアドレスの割り当て
EC2ダッシュボードのメニューから[Elastic IP]をクリックします。
[新しいアドレスの割り当て]をクリックし、画面の指示に従って新しいアドレスを割り当ててください。
アドレスの関連付け
作成したElastic IPを選択し、[アクション]から[アドレスの関連付け]を選択します。
以下の表を参照し、画面の指示に従ってアドレスの関連付けを行ってください。
項目 | 設定内容 |
|---|---|
リソースタイプ | 「ネットワークインターフェイス」 |
ネットワークインターフェイス | インスタンス作成時に自動的に割り当てられたネットワークインターフェイスを選択します。 |
プライベートIP | インスタンス作成時に自動的に割り当てられたIPアドレスを選択します。 |
仮想アプライアンスのセットアップ
複数ネットワークを構成するために、ネットワークインターフェイスを追加する場合は、手順5でElastic IPを割り当てたあと、仮想アプライアンスのセットアップを実施してください。仮想アプライアンスのセットアップについては「2.3 仮想アプライアンスのセットアップ」を参照してください。
ネットワークインターフェイスの追加
複数ネットワークを構成する場合は、以下の手順でネットワークインターフェイスを追加してください。
注意
ネットワークインターフェイスを追加する前に、手順5でElastic IPを割り当て、手順6で仮想アプライアンスのセットアップを実施しておいてください。
インスタンスの停止
本製品のインスタンスが動作している場合は停止します。
管理者アカウント(administrator)を使用して本製品のコンソールにログインし、以下のコマンドで停止します。
# csgadm power stop
ネットワークインターフェイスの作成
EC2ダッシュボードのメニューから[ネットワークインターフェイス]をクリックします。
[ネットワークインターフェイスの作成]をクリックし、以下の表を参照して画面の指示に従って作成してください。
項目 | 設定内容 |
|---|---|
説明(Description) | 作成したあと、ネットワークインターフェイスを簡単に検索できるように、インスタンス名を含む説明の入力を推奨します。 |
サブネット(Subnet) | 手順1で用意したサブネットの中から、インスタンス作成時に選択したサブネットと同じリージョンのサブネットを選択します。 |
IPv4プライベートIP (IPv4 Private IP) | 「自動的に割り当て」推奨 |
セキュリティグループ (Security groups) | 手順1で準備したセキュリティグループを選択します。 |
インスタンスへのアタッチ
作成したネットワークインターフェイスを選択し、[アクション]から[アタッチ]を選択します。
画面の指示に従って、作成したインスタンスにアタッチしてください。
ポイント
今後の操作で簡単に検索できるように、作成したネットワークインターフェイスの「Name」項目に、インスタンス名を含む名前の設定を推奨します。
