システム構成例

Disaster Recovery環境のシステム構成例は、以下のとおりです。

物理L-Server切替え(物理OS)および物理/仮想L-Server切替え(VMホスト/VMゲスト)が混在したDisaster Recovery環境のシステム構成例

物理L-Server切替え(物理OS)および物理/仮想L-Server切替え(VMホスト/VMゲスト)が混在したDisaster Recovery環境のシステム構成例は以下のとおりです。

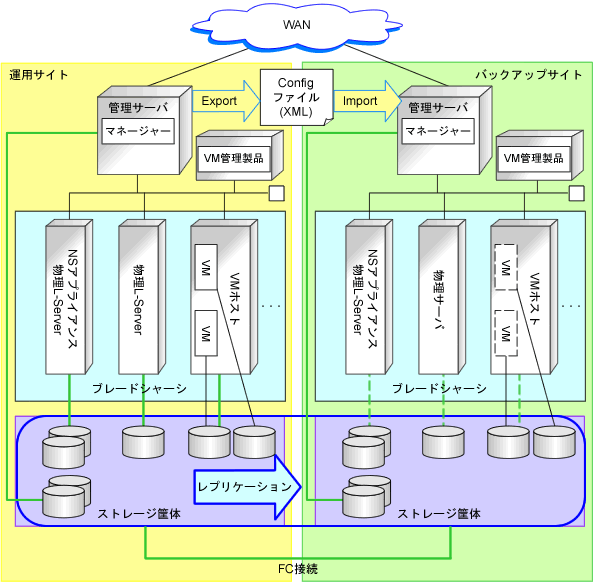

図 2.14 物理L-Server切替え(物理OS)および物理/仮想L-Server切替え(VMホスト/VMゲスト)が混在したDisaster Recovery環境の例

VM管理製品を管理サーバに構築する場合のシステム構成例は、以下のとおりです。

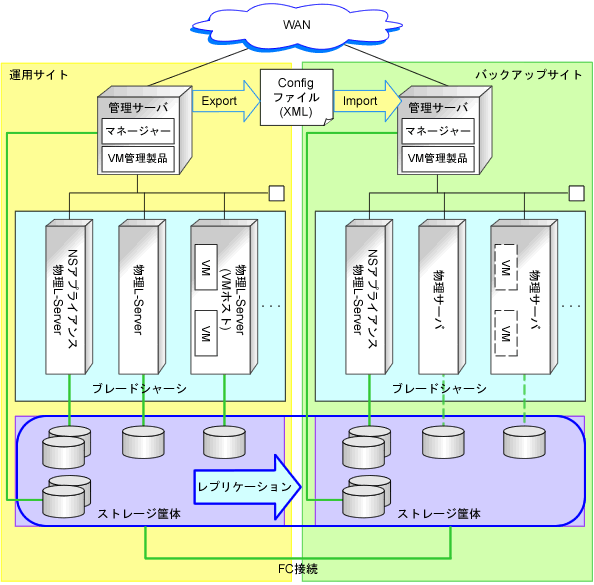

図 2.15 物理L-Server切替え(物理OS)および物理/仮想L-Server切替え(VMホスト/VMゲスト)が混在したDisaster Recovery環境で、VM管理製品を管理サーバに構築する場合の例

物理L-Server切替え(物理OS)および仮想L-Server切替え(VMゲスト)が混在したDisaster Recovery環境のシステム構成例は、以下のとおりです。

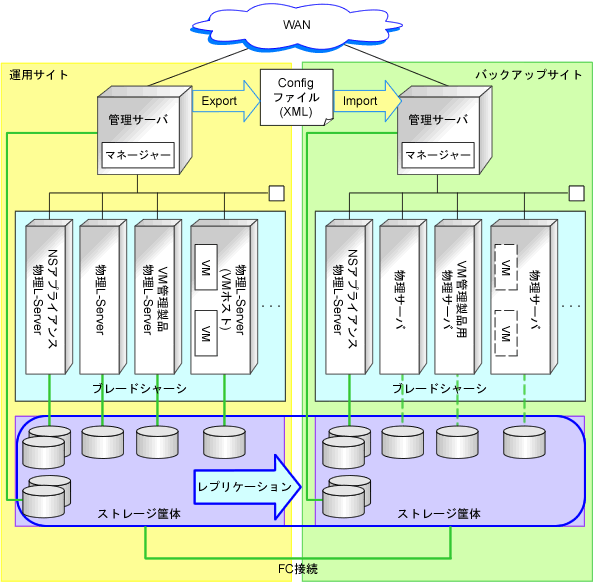

図 2.16 物理L-Server切替え(物理OS)および仮想L-Server切替え(VMゲスト)が混在したDisaster Recovery環境の例
