ジョブネットごとの動作所要時間グラフから、指定時間に動作していたジョブのグラフを作成することができます。指定された6分(360秒)間に動作したジョブネット数を1秒ごとに集計して表示します。
詳細グラフを表示する場合、表示したい時間帯の詳細グラフ作成指定域をダブルクリックして「●」を付けた後、詳細ボタンを押下すると、新規ワークシート上に詳細グラフが作成されます。
「●」は、1つのグラフワークシートにつき、１つしか指定できません。「●」を削除する場合は、現在表示されている「●」をダブルクリックしてください。

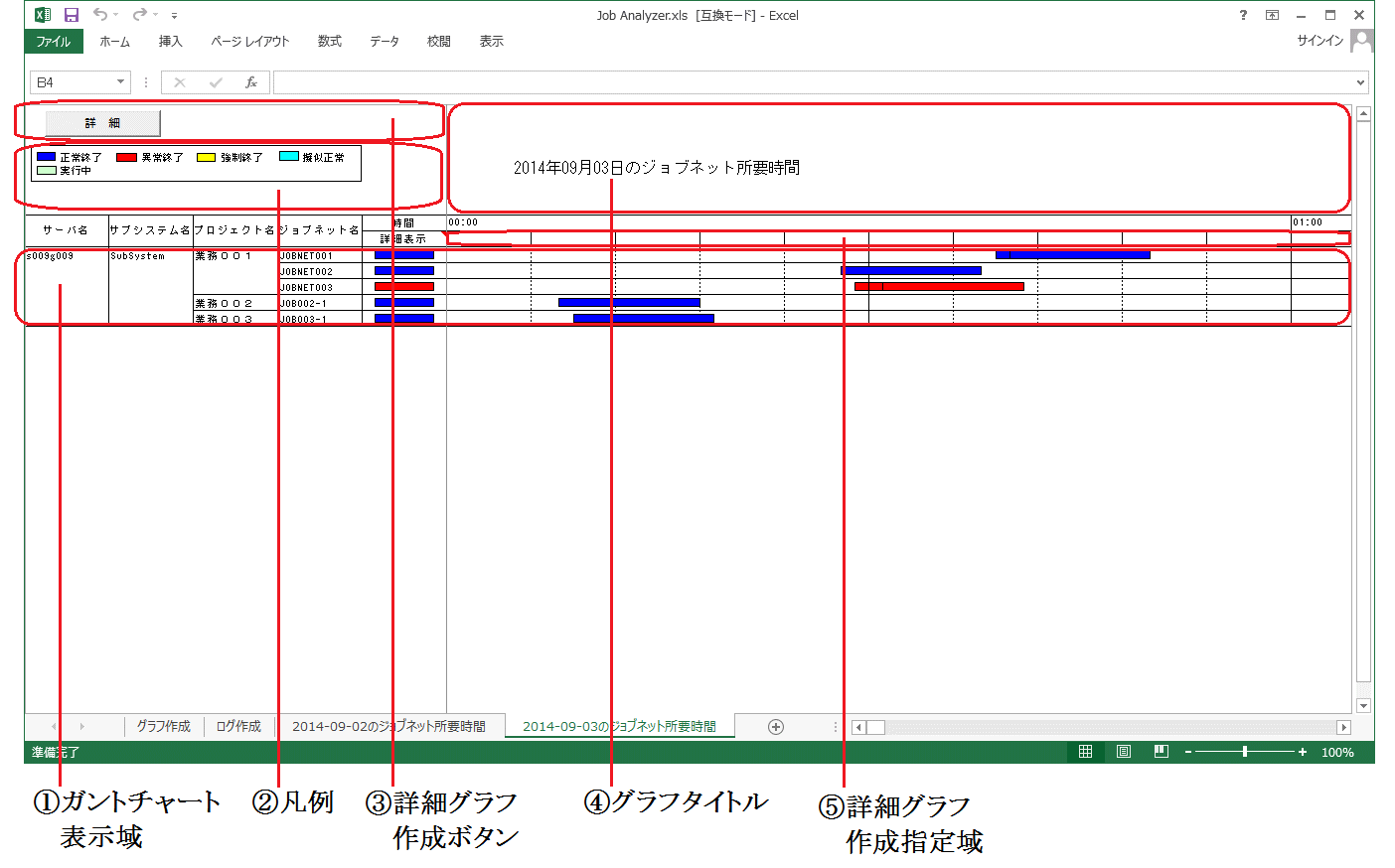

(1)ガントチャート表示域
ジョブネットごとの動作所要時間グラフのガントチャート表示域
(2)凡例
ジョブネットの状態表示
(3)詳細グラフ作成ボタン
詳細グラフを作成する場合に押下します。
(4)グラフタイトル
ジョブネットごとの動作所要時間グラフのグラフタイトルを表示します。
(5)詳細グラフ作成指定域
詳細グラフを作成したい時間帯を指定する箇所です。
グラフデータが存在した場合
グラフデータが存在しない場合
参考
詳細グラフの時間軸はグラフの大きさにより、秒がまとめられています。時間軸の単位を細かく表示する場合は、グラフ表示域を大きくすると細かく表示することが可能です。
