PRIMECLUSTER Global Link Services 説明書 4.3 (伝送路二重化機能編)

B.7.1 シングルシステムによる設定例(GS通信)

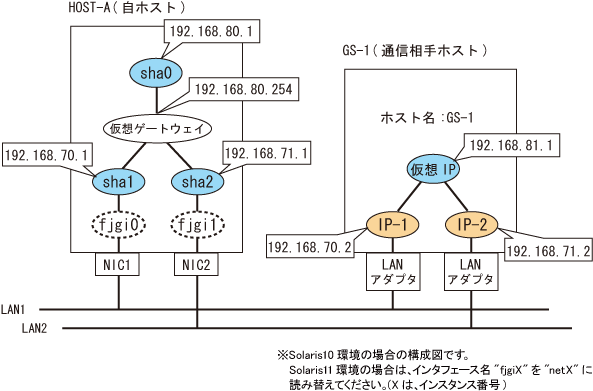

以下のネットワーク構成における環境設定例を示します。

GSの設定については、GSのマニュアルを参照してください。
なお、点線はインタフェースが非活性状態であることを表します。

[HOST-Aの設定]

1) システムの設定

1-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。

192.168.70.1    host11   # HOST-Aの仮想IP(mode:n)
192.168.71.1    host12   # HOST-Aの仮想IP(mode:n)
192.168.80.1    hosta    # HOST-Aの仮想IP(mode:c)
192.168.80.254  virgw    # 仮想ゲートウェイ
192.168.70.2    gs11     # GS-1の物理IP(IP-1)
192.168.71.2    gs12     # GS-1の物理IP(IP-2)
192.168.81.1    gsa      # GS-1の仮想IP

1-2) /etc/inet/netmasksファイルに、サブネットマスクを定義します。

192.168.70.0    255.255.255.0
192.168.71.0    255.255.255.0
192.168.80.0    255.255.255.0

2) 仮想インタフェースの作成

2-1) Solaris 10の場合

# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m n -i 192.168.70.1 -t fjgi0
# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha2 -m n -i 192.168.71.1 -t fjgi1
# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m c -i 192.168.80.1 -t sha1,sha2

2-1) Solaris 11の場合

# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m n -i 192.168.70.1 -t net0
# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha2 -m n -i 192.168.71.1 -t net1
# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m c -i 192.168.80.1 -t sha1,sha2

3) 仮想ゲートウェイの設定

# /opt/FJSVhanet/usr/sbin/hanetgw create -n sha0 -g 192.168.80.254

4) 監視先情報の設定

# /opt/FJSVhanet/usr/sbin/hanetobserv create -n GS-1 -i 192.168.81.1 -t 192.168.70.2,192.168.71.2 -m on -r on

5) 仮想インタフェースの活性化

# /opt/FJSVhanet/usr/sbin/strhanet
