B.4.7 クラスタシステムによるNIC共有なしの設定例（相互待機）

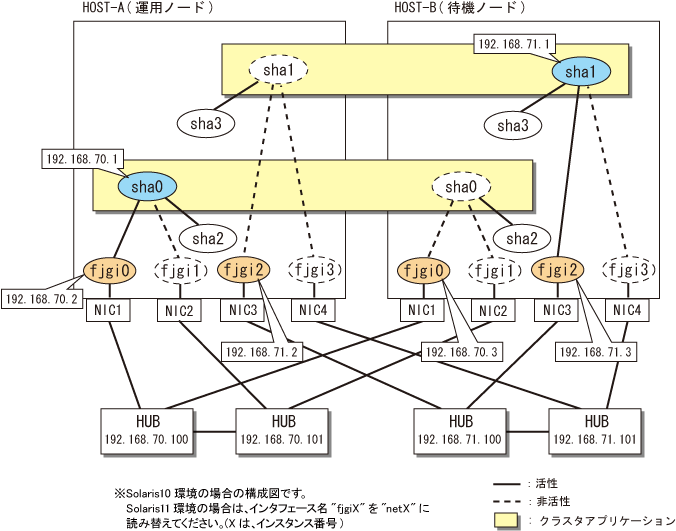

以下のネットワーク構成における環境設定例を示します。

クラスタシステムの設定については、クラスタシステムのマニュアルを参照してください。
なお、ここでは系間パスの記述は省略してあります。
また、点線は、インタフェースが非活性状態であることを表します。

待機パトロール監視を行わない場合は、各ホストの設定手順5）と8）を省略します。

[HOST-Aの設定]

1) システムの設定

1-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。

192.168.70.1    hosta    # HOST-A/Bの仮想IP（引継ぎIP1）
192.168.70.2    host11   # HOST-Aの物理IP(1)
192.168.70.3    host21   # HOST-Bの物理IP(1)
192.168.71.1    hostb    # HOST-A/Bの仮想IP（引継ぎIP2）
192.168.71.2    host12   # HOST-Aの物理IP(2)
192.168.71.3    host22   # HOST-Bの物理IP(2)
192.168.70.100  swhub1   # primary監視先HUBのIP(1)
192.168.70.101  swhub2   # secondary監視先HUBのIP(1)
192.168.71.100  swhub3   # primary監視先HUBのIP(2)
192.168.71.101  swhub4   # secondary監視先HUBのIP(2)

1-2) Solaris 10の場合
/etc/hostname.fjgi0ファイル、および/etc/hostname.fjgi2ファイルに、上記で定義したホスト名を記載します。

/etc/hostname.fjgi0の内容
host11
/etc/hostname.fjgi2の内容
host12

1-2) Solaris 11の場合
ipadm(1M)コマンドを用いて使用するインタフェースと上記で定義したホスト名で設定を行います。

使用インタフェースnet0

# /usr/sbin/ipadm create-ip net0
# /usr/sbin/ipadm create-addr -T static -a host11/24 net0/v4

使用インタフェースnet2

# /usr/sbin/ipadm create-ip net2
# /usr/sbin/ipadm create-addr -T static -a host12/24 net2/v4

1-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。

192.168.70.0    255.255.255.0
192.168.71.0    255.255.255.0

2) リブート（Solaris 10の場合）

以下のコマンドを実行し、システムをリブートします。リブート後は、fjgi0およびfjgi2が活性化されていることをifconfigコマンドで確認してください。

# /usr/sbin/shutdown -y -i6 -g0

3) 仮想インタフェースの作成

3-1) Solaris 10の場合

# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m d -i 192.168.70.1 -e 192.168.70.2 -t fjgi0,fjgi1
# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m d -i 192.168.71.1 -e 192.168.71.2 -t fjgi2,fjgi3

3-1) Solaris 11の場合

# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m d -i 192.168.70.1 -e 192.168.70.2 -t net0,net1
# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m d -i 192.168.71.1 -e 192.168.71.2 -t net2,net3

注意

オプションの‘-e’に指定する物理IPアドレスは、必ず/etc/hostname.fjgi0、/etc/hostname.fjgi2、またはipadm(1M)コマンドで設定した物理IPアドレスと一致させてください。

4) HUB監視機能の設定

# /opt/FJSVhanet/usr/sbin/hanetpoll create -n sha0 -p 192.168.70.100,192.168.70.101 -b off
# /opt/FJSVhanet/usr/sbin/hanetpoll create -n sha1 -p 192.168.71.100,192.168.71.101 -b off

5) 待機パトロール機能の設定

# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha2 -m p -t sha0
# /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha3 -m p -t sha1

6) 引継ぎ仮想インタフェースの作成

# /opt/FJSVhanet/usr/sbin/hanethvrsc create -n sha0
# /opt/FJSVhanet/usr/sbin/hanethvrsc create -n sha1

7) HUB監視の開始

# /opt/FJSVhanet/usr/sbin/hanetpoll on

8) 待機パトロールの開始

# /opt/FJSVhanet/usr/sbin/strptl -n sha2
# /opt/FJSVhanet/usr/sbin/strptl -n sha3

[HOST-Bの設定]
