PRIMECLUSTER Global Link Services 説明書 4.3 (伝送路二重化機能編)

C.6.2 排他的IP構成におけるノングローバルゾーンのネットワークを高信頼化する設定例

排他的IP構成のノングローバルゾーンのネットワークを高信頼化する構成の設定例について説明します。

C.6.2.1 排他的IPゾーンでの設定例(物理IP引継ぎ)

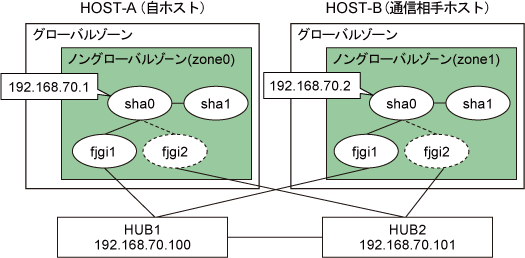

以下のネットワーク構成における環境設定例を示します。

[HOST-A zone0の設定]

1) ノングローバルゾーンへのログイン

1-1) 以下のコマンドを実行し、ノングローバルゾーンにログインします。

/usr/sbin/zlogin zone0

2) システムの設定

2-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。

192.168.70.1    zone0    # HOST-A zone0の仮想IP
192.168.70.2    zone1    # HOST-B zone1の仮想IP
192.168.70.100  swhub1   # primary監視先HUBのIP
192.168.70.101  swhub2   # secondary監視先HUBのIP

2-2) ノングローバルゾーンのOSの種別が、Solaris 10の場合
/etc/hostname.fjgi1ファイルに、上記で定義したホスト名を記載します。

• /etc/hostname.fjgi1の内容

  zone0

2-2) ノングローバルゾーンのOSの種別が、Solaris 11の場合
ipadm(1M)コマンドを用いて使用するインタフェースと上記で定義したホスト名で設定を行います。

• 使用インタフェースfjgi1

  # /usr/sbin/ipadm create-ip fjgi1
  # /usr/sbin/ipadm create-addr -T static -a zone0/24 fjgi1/v4

2-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。

192.168.70.0    255.255.255.0

3) リブート

以下のコマンドを実行して、ノングローバルゾーンをリブートします。本コマンドは、ノングローバルゾーンから実行してください。リブート後は、fjgi1が活性化されていることを、ifconfigコマンドを実行して確認してください。

shutdown -y -g0 -i6

4) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m e -i 192.168.70.1 -t fjgi1,fjgi2

注意

オプションの‘-i’に指定する物理IPアドレスは、必ず、/etc/hostname.fjgi1またはipadm(1M)コマンドで設定した物理IPアドレスと一致させてください。

5) HUB監視機能の設定

/opt/FJSVhanet/usr/sbin/hanetpoll create -n sha0 -p 192.168.70.100,192.168.70.101 -b off

6) 待機パトロール機能の設定

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m p -t sha0

7) 仮想インタフェースの活性化

/opt/FJSVhanet/usr/sbin/strhanet

8) HUB監視の開始

/opt/FJSVhanet/usr/sbin/hanetpoll on

[HOST-B zone1の設定]

1) ノングローバルゾーンへのログイン

1-1) 以下のコマンドを実行し、ノングローバルゾーンにログインします。

/usr/sbin/zlogin zone1

2) システムの設定

2-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。定義内容はHOST-A zone0と同じです。

2-2) ノングローバルゾーンのOSの種別が、Solaris 10の場合
/etc/hostname.fjgi1ファイルに、上記で定義したホスト名を記載します。

• /etc/hostname.fjgi1の内容

  zone1

2-2) ノングローバルゾーンのOSの種別が、Solaris 11の場合
ipadm(1M)コマンドを用いて使用するインタフェースと上記で定義したホスト名で設定を行います。

• 使用インタフェースfjgi1

  # /usr/sbin/ipadm create-ip fjgi1
  # /usr/sbin/ipadm create-addr -T static -a zone1/24 fjgi1/v4

2-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。定義内容はHOST-A zone0と同じです。

3) リブート

以下のコマンドを実行して、ノングローバルゾーンをリブートします。本コマンドは、ノングローバルゾーンから、実行してください。リブート後は、fjgi1が活性化されていることをifconfigコマンドで確認してください。

shutdown -y -g0 -i6

4) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m e -i 192.168.70.2 -t fjgi1,fjgi2

注意

オプションの‘-i’に指定する物理IPアドレスは、必ず、/etc/hostname.fjgi1またはipadm(1M)コマンドで設定した物理IPアドレスと一致させてください。

5) HUB監視機能の設定

/opt/FJSVhanet/usr/sbin/hanetpoll create -n sha0 -p 192.168.70.100,192.168.70.101 -b off

6) 待機パトロール機能の設定

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m p -t sha0

7) 仮想インタフェースの活性化

/opt/FJSVhanet/usr/sbin/strhanet

8) HUB監視の開始

/opt/FJSVhanet/usr/sbin/hanetpoll on

C.6.2.2 タグVLANインタフェースを使用した設定例（同期切替)

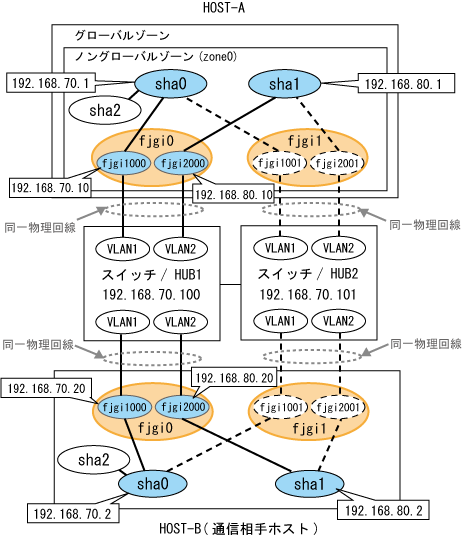

以下のネットワーク構成における環境設定例を示します。

[HOST-A グローバルゾーンの設定]

1) システムの設定

1-1) Solaris 11の場合、dladm(1M)コマンドを用いて使用するインタフェースの設定を行います。

• 使用インタフェースfjgi1000

  # /usr/sbin/dladm create-vlan -l fjgi0 -v 1

• 使用インタフェースfjgi1001

  # /usr/sbin/dladm create-vlan -l fjgi1 -v 1

• 使用インタフェースfjgi2000

  # /usr/sbin/dladm create-vlan -l fjgi0 -v 2

• 使用インタフェースfjgi2001

  # /usr/sbin/dladm create-vlan -l fjgi1 -v 2

1-2) fjgi1000、fjgi1001、fjgi2000、fjgi2001 のインタフェースを排他的IP構成のノングローバルゾーンで使用できるように、ノングローバルゾーンの設定を行います。ノングローバルゾーンの設定に関しては、Solaris のマニュアルを参照してください。

[HOST-A zone0の設定]

1) ノングローバルゾーンへのログイン

1-1) 以下のコマンドを実行し、ノングローバルゾーンにログインします。

/usr/sbin/zlogin zone0

2) システムの設定

2-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。

192.168.70.1    zone0a   # zone-0の仮想IP
192.168.70.10   zone071  # zone-0の物理IP (タグVLANインタフェース)
192.168.80.1    zone0b   # zone-0の仮想IP
192.168.80.10   zone081  # zone-0の物理IP (タグVLANインタフェース)
192.168.70.2    hostc    # HOST-Bの仮想IP
192.168.70.20   host72   # HOST-Bの物理IP (タグVLANインタフェース)
192.168.80.2    hostd    # HOST-Bの仮想IP
192.168.80.20   host82   # HOST-Bの物理IP (タグVLANインタフェース)
192.168.70.100  swhub1   # primary監視先スイッチ/HUBのIP
192.168.70.101  swhub2   # secondary監視先スイッチ/HUBのIP

2-2) Solaris 10の場合
/etc/hostname.fjgi1000ファイル、および/etc/hostname.fjgi2000に、上記で定義したホスト名を記載します。

• /etc/hostname.fjgi1000の内容

  host71

• /etc/hostname.fjgi2000の内容

  host81

2-2) Solaris 11の場合
dladm(1M)コマンドおよびipadm(1M)コマンドを用いて使用するインタフェースと上記で定義したホスト名で設定を行います。

• 使用インタフェースfjgi1000

  # /usr/sbin/ipadm create-ip fjgi1000
  # /usr/sbin/ipadm create-addr -T static -a hosta71/24 fjgi1000/v4

• 使用インタフェースfjgi2000

  # /usr/sbin/ipadm create-ip fjgi2000
  # /usr/sbin/ipadm create-addr -T static -a hosta81/24 fjgi2000/v4

2-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。

192.168.70.0    255.255.255.0
192.168.80.0    255.255.255.0

3) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m d -i 192.168.70.1 -e 192.168.70.10 -t fjgi1000,fjgi1001
/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m d -i 192.168.80.1 -e 192.168.80.10 -t fjgi2000,fjgi2001

注意

オプションの‘-e’に指定する物理IPアドレスは、必ず/etc/hostname.fjgi1000、/etc/hostname.fjgi2000、またはipadm(1M)コマンドで設定した物理IPアドレスと一致させてください。

4) HUB監視機能の設定

/opt/FJSVhanet/usr/sbin/hanetpoll create -n sha0 -p 192.168.70.100,192.168.70.101 -b on

5) 同期切替えの設定

/opt/FJSVhanet/usr/sbin/hanetpoll copy -n sha0,sha1

6) 待機パトロール機能の設定

待機パトロール機能は同一物理回線に対して1つのみ設定します。

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha2 -m p -t sha0

7) リブート

以下のコマンドを実行し、システムをリブートします。リブート後は、fjgi1000およびfjgi2000が活性化されていることをifconfigコマンドで確認してください。

/usr/sbin/shutdown -y -i6 -g0

[HOST-Bの設定]

1) システムの設定

1-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。定義内容はHOST-Aと同じです。

1-2) Solaris 10の場合
/etc/hostname.fjgi1000ファイル、および/etc/hostname.fjgi2000に、上記で定義したホスト名を記載します。

• /etc/hostname.fjgi1000の内容

  host72

• /etc/hostname.fjgi2000の内容

  host82

1-2) Solaris 11の場合
dladm(1M)コマンドおよびipadm(1M)コマンドを用いて使用するインタフェースと上記で定義したホスト名で設定を行います。

• 使用インタフェースfjgi1000

  # /usr/sbin/dladm create-vlan -l fjgi0 -v 1
  # /usr/sbin/ipadm create-ip fjgi1000
  # /usr/sbin/ipadm create-addr -T static -a hosta72/24 fjgi1000/v4

• 使用インタフェースfjgi1001

  # /usr/sbin/dladm create-vlan -l fjgi1 -v 1

• 使用インタフェースfjgi2000

  # /usr/sbin/dladm create-vlan -l fjgi0 -v 2
  # /usr/sbin/ipadm create-ip fjgi2000
  # /usr/sbin/ipadm create-addr -T static -a hosta82/24 fjgi2000/v4

• 使用インタフェースfjgi2001

  # /usr/sbin/dladm create-vlan -l fjgi1 -v 2

1-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。定義内容はHOST-Aと同じです。

2) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m d -i 192.168.70.2 -e 192.168.70.20 -t fjgi1000,fjgi1001
/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m d -i 192.168.80.2 -e 192.168.80.20 -t fjgi2000,fjgi2001

注意

オプションの‘-e’に指定する物理IPアドレスは、必ず/etc/hostname.fjgi1000、/etc/hostname.fjgi2000、またはipadm(1M)コマンドで設定した物理IPアドレスと一致させてください。

3) HUB監視機能の設定

/opt/FJSVhanet/usr/sbin/hanetpoll create -n sha0 -p 192.168.70.100,192.168.70.101 -b on

4) 同期切替えの設定

/opt/FJSVhanet/usr/sbin/hanetpoll copy -n sha0,sha1

5) 待機パトロール機能の設定

待機パトロール機能は同一物理回線に対して1つのみ設定します。

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha2 -m p -t sha0

6) リブート

以下のコマンドを実行し、システムをリブートします。リブート後は、fjgi1000およびfjgi2000が活性化されていることをifconfigコマンドで確認してください。

/usr/sbin/shutdown -y -i6 -g0

C.6.2.3 仮想NICを使用した設定例（物理IP引継ぎ）

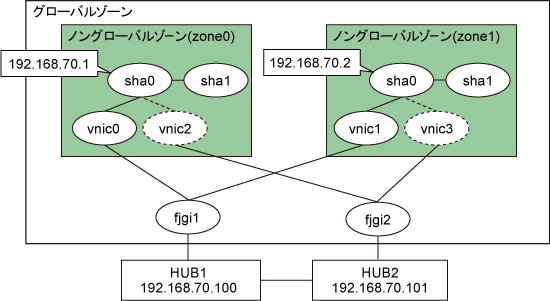

以下のネットワーク構成における環境設定例を示します。ただし、当設定例で使用する仮想NICはSolaris 11から使用可能の機能のため、Solaris 10では使用できません。

[グローバルゾーンの設定]

1) システムの設定

1-1) dladm(1M)コマンドを用いて使用するインタフェースの設定を行います。

• 使用インタフェースvnic0

  # /usr/sbin/dladm create-vnic -l fjgi1 vnic0

• 使用インタフェースvnic1

  # /usr/sbin/dladm create-vnic -l fjgi1 vnic1

• 使用インタフェースvnic2

  # /usr/sbin/dladm create-vnic -l fjgi2 vnic2

• 使用インタフェースvnic3

  # /usr/sbin/dladm create-vnic -l fjgi2 vnic3

1-2) vnic0、vnic1、vnic2、vnic3のインタフェースを排他的IP構成のノングローバルゾーンで使用できるようにノングローバルゾーンの設定を行います。ノングローバルゾーンの設定に関しては、Solaris 11のマニュアルを参照してください。

[zone0の設定]

1) ノングローバルゾーンへのログイン

1-1) 以下のコマンドを実行し、ノングローバルゾーンにログインします。

/usr/sbin/zlogin zone0

2) システムの設定

2-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。

192.168.70.1    zone0    # HOST-A zone0の仮想IP
192.168.70.2    zone1    # HOST-B zone1の仮想IP
192.168.70.100  swhub1   # primary監視先HUBのIP
192.168.70.101  swhub2   # secondary監視先HUBのIP

2-2) ipadm(1M)コマンドを用いて上記で定義したホスト名で設定を行います。

• 使用インタフェースvnic0

  # /usr/sbin/ipadm create-ip vnic0
  # /usr/sbin/ipadm create-addr -T static -a zone0/24 vnic0/v4

2-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。

192.168.70.0    255.255.255.0

3) リブート

以下のコマンドを実行して、ノングローバルゾーンをリブートします。本コマンドは、ノングローバルゾーンから実行してください。リブート後は、vnic0が活性化されていることを、ifconfigコマンドを実行して確認してください。

shutdown -y -g0 -i6

4) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m e -i 192.168.70.1 -t vnic0,vnic2

注意

オプションの‘-i’に指定する物理IPアドレスは、必ず、ipadmコマンドで設定した物理IPアドレスと一致させてください。

5) HUB監視機能の設定

/opt/FJSVhanet/usr/sbin/hanetpoll create -n sha0 -p 192.168.70.100,192.168.70.101 -b off

6) 待機パトロール機能の設定

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m p -t sha0

7) 仮想インタフェースの活性化

/opt/FJSVhanet/usr/sbin/strhanet

8) HUB監視の開始

/opt/FJSVhanet/usr/sbin/hanetpoll on

[zone1の設定]

1) ノングローバルゾーンへのログイン

1-1) 以下のコマンドを実行し、ノングローバルゾーンにログインします。

/usr/sbin/zlogin zone1

2) システムの設定

2-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。定義内容はzone0と同じです。

2-2) ipadm(1M)コマンドを用いて上記で定義したホスト名で設定を行います。

• 使用インタフェースvnic1

  # /usr/sbin/ipadm create-ip vnic1
  # /usr/sbin/ipadm create-addr -T static -a zone1/24 vnic1/v4

2-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。定義内容はzone0と同じです。

3) リブート

以下のコマンドを実行して、ノングローバルゾーンをリブートします。本コマンドは、ノングローバルゾーンから、実行してください。リブート後は、vnic1が活性化されていることをifconfigコマンドで確認してください。

shutdown -y -g0 -i6

4) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m e -i 192.168.70.2 -t vnic1,vnic3

注意

オプションの‘-i’に指定する物理IPアドレスは、必ず、ipadmコマンドで設定した物理IPアドレスと一致させてください。

5) HUB監視機能の設定

/opt/FJSVhanet/usr/sbin/hanetpoll create -n sha0 -p 192.168.70.100,192.168.70.101 -b off

6) 待機パトロール機能の設定

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m p -t sha0

7) 仮想インタフェースの活性化

/opt/FJSVhanet/usr/sbin/strhanet

8) HUB監視の開始

/opt/FJSVhanet/usr/sbin/hanetpoll on
