B.5.4 シングルシステムによるタグVLANインタフェース使用時の設定例（非同期切替え）

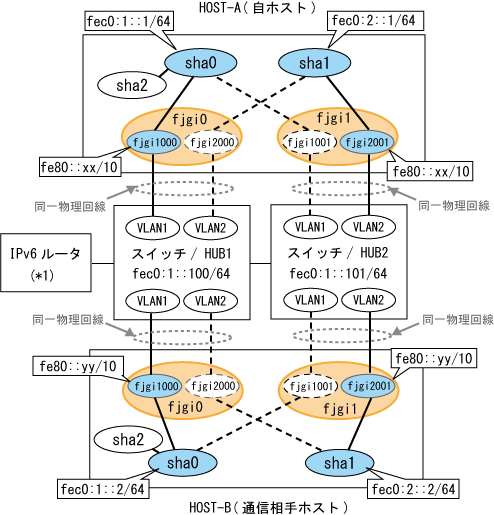

以下のネットワーク構成における環境設定例を示します。

図のIPアドレスにおけるxx,yy等はアドレス自動構成により自動採番されることを表します。

待機パトロール監視を行わない場合は、各ホストの設定手順4）を省略します。

注意

以下に、IPv6ルータとしてSolarisサーバを使用する場合の/etc/inet/ndpd.conf設定例を示します。
なお、/etc/inet/ndpd.confの詳細については、Solarisのマニュアルを参照してください。

ifdefault AdvSendAdvertisements true  # すべてのInterfaceでルータ広報を送信
prefix fec0:1::0/64 fjgi1000          # fjgi1000からPrefix fec0:1::0/64を送信
prefix fec0:2::0/64 fjgi2001          # fjgi2001からPrefix fec0:2::0/64を送信

[HOST-Aの設定]

1) システムの設定

1-1) Solaris 10の場合
/etc/hostname6.fjgi1000ファイル、および/etc/hostname6.fjgi2001ファイルを空ファイルとして作成します。

1-1) Solaris 11の場合
dladm(1M)コマンドおよびipadm(1M)コマンドを用いて使用するインタフェースの設定を行います。

使用インタフェースfjgi1000

# /usr/sbin/dladm create-vlan -l fjgi0 -v 1
# /usr/sbin/ipadm create-ip fjgi1000
# /usr/sbin/ipadm create-addr -T addrconf fjgi1000/v6

使用インタフェースfjgi1001

# /usr/sbin/dladm create-vlan -l fjgi1 -v 1

使用インタフェースfjgi2000

# /usr/sbin/dladm create-vlan -l fjgi0 -v 2

使用インタフェースfjgi2001

# /usr/sbin/dladm create-vlan -l fjgi1 -v 2
# /usr/sbin/ipadm create-ip fjgi2001
# /usr/sbin/ipadm create-addr -T addrconf fjgi2001/v6

1-2) /etc/inet/ipnodesファイルに、使用するIPアドレスおよびホスト名を定義します。

fec0:1::1       v6hosta1   # HOST-Aの仮想IP(1)
fec0:2::1       v6hosta2   # HOST-Aの仮想IP(2)
fec0:1::2       v6hostb1   # HOST-Bの仮想IP(1)
fec0:2::2       v6hostb2   # HOST-Bの仮想IP(2)
fec0:1::100     swhub1     # 監視先スイッチ/HUB1のIP
fec0:2::100     swhub2     # 監視先スイッチ/HUB2のIP

2) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha0 -m d -i fec0:1::1/64 -t fjgi1000,fjgi1001
/opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha1 -m d -i fec0:2::1/64 -t fjgi2001,fjgi2000

3) HUB監視機能の設定

/opt/FJSVhanet/usr/sbin/hanetpoll create -n sha0 -p fec0:1::100 -b off
/opt/FJSVhanet/usr/sbin/hanetpoll create -n sha1 -p fec0:2::100 -b off

4) 待機パトロール機能の設定

待機パトロール機能は1つのみ設定します。

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha2 -m p -t sha0

5) リブート

以下のコマンドを実行し、システムをリブートします。リブート後は、fjgi1000およびfjgi2001がIPv6インタフェースとして活性化されていることをifconfigコマンドで確認してください。

/usr/sbin/shutdown -y -i6 -g0

[HOST-Bの設定]
