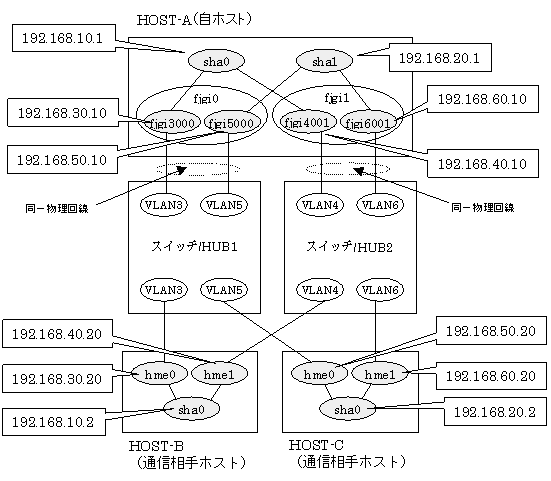

以下のネットワーク構成における環境設定例を示します。
[HOST-Aの設定]
1) システムの設定
1-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。
192.168.10.1 hosta1 # HOST-Aの仮想IP 192.168.20.1 hosta2 # HOST-Aの仮想IP 192.168.30.10 hosta3 # HOST-Aの物理IP (タグVLANインタフェース) 192.168.40.10 hosta4 # HOST-Aの物理IP (タグVLANインタフェース) 192.168.50.10 hosta5 # HOST-Aの物理IP (タグVLANインタフェース) 192.168.60.10 hosta6 # HOST-Aの物理IP (タグVLANインタフェース) 192.168.10.2 hostb1 # HOST-Bの仮想IP 192.168.30.20 hostb3 # HOST-Bの物理IP 192.168.40.20 hostb4 # HOST-Bの物理IP 192.168.20.2 hostc2 # HOST-Cの仮想IP 192.168.50.20 hostc5 # HOST-Cの物理IP 192.168.60.20 hostc6 # HOST-Cの物理IP |
1-2) Solaris 10の場合
/etc/hostname.”インタフェース名”ファイルに、上記で定義したホスト名を記載します。
/etc/hostname.fjgi3000の内容
hosta3 |
/etc/hostname.fjgi4001の内容
hosta4 |
/etc/hostname.fjgi5000の内容
hosta5 |
/etc/hostname.fjgi6001の内容
hosta6 |
1-2) Solaris 11の場合
dladm(1M)コマンドおよびipadm(1M)コマンドを用いて使用するインタフェースと上記で定義したホスト名で設定を行います。
使用インタフェースfjgi3000
# /usr/sbin/dladm create-vlan -l fjgi0 -v 3 # /usr/sbin/ipadm create-ip fjgi3000 # /usr/sbin/ipadm create-addr -T static -a hosta3/24 fjgi3000/v4 |
使用インタフェースfjgi4001
# /usr/sbin/dladm create-vlan -l fjgi1 -v 4 # /usr/sbin/ipadm create-ip fjgi4001 # /usr/sbin/ipadm create-addr -T static -a hosta4/24 fjgi4001/v4 |
使用インタフェースfjgi5000
# /usr/sbin/dladm create-vlan -l fjgi0 -v 5 # /usr/sbin/ipadm create-ip fjgi5000 # /usr/sbin/ipadm create-addr -T static -a hosta5/24 fjgi5000/v4 |
使用インタフェースfjgi6001
# /usr/sbin/dladm create-vlan -l fjgi1 -v 6 # /usr/sbin/ipadm create-ip fjgi6001 # /usr/sbin/ipadm create-addr -T static -a hosta6/24 fjgi6001/v4 |
1-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。
192.168.10.0 255.255.255.0 192.168.20.0 255.255.255.0 |
2) リブート
以下のコマンドを実行し、システムをリブートします。リブート後は、fjgi3000,fjgi4001,fjgi5000およびfjgi6001が活性化されていることをifconfigコマンドで確認してください。
/usr/sbin/shutdown -y -i6 -g0
3) 仮想インタフェースの作成
/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m t -i 192.168.10.1 -t fjgi3000,fjgi4001 /opt/FJSVhanet/usr/sbin/hanetconfig create -n sha1 -m t -i 192.168.20.1 -t fjgi5000,fjgi6001
4) 仮想インタフェースの活性化
/opt/FJSVhanet/usr/sbin/strhanet
[HOST-Bの設定]
1) システムの設定
1-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。定義内容はHOST-Aと同じです。
1-2) Solaris 10の場合
/etc/hostname.hme0ファイル、および/etc/hostname.hme1ファイルに、上記で定義したホスト名を記載します。ファイルが存在しない場合は新規に作成します。
/etc/hostname.hme0の内容
hostb3 |
/etc/hostname.hme1の内容
hostb4 |
1-2) Solaris 11の場合
ipadm(1M)コマンドを用いて使用するインタフェースと上記で定義したホスト名で設定を行います。
使用インタフェースhme0
# /usr/sbin/ipadm create-ip hme0 # /usr/sbin/ipadm create-addr -T static -a hostb3/24 hme0/v4 |
使用インタフェースhme1
# /usr/sbin/ipadm create-ip hme1 # /usr/sbin/ipadm create-addr -T static -a hostb4/24 hme1/v4 |
1-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。定義内容はHOST-Aと同じです。
2) リブート
以下のコマンドを実行し、システムをリブートします。リブート後は、hme0およびhme1が活性化されていることをifconfigコマンドで確認してください。
/usr/sbin/shutdown -y -i6 -g0
3) 仮想インタフェースの作成
/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m t -i 192.168.10.2 -t hme0,hme1
4) 仮想インタフェースの活性化
/opt/FJSVhanet/usr/sbin/strhanet
[HOST-Cの設定]
1) システムの設定
1-1) /etc/inet/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。定義内容はHOST-Aと同じです。
1-2) Solaris 10の場合
/etc/hostname.hme0ファイル、および/etc/hostname.hme1ファイルに、上記で定義したホスト名を記載します。ファイルが存在しない場合は新規に作成します。
/etc/hostname.hme0の内容
hostc5 |
/etc/hostname.hme1の内容
hostc6 |
1-2) Solaris 11の場合
ipadm(1M)コマンドを用いて使用するインタフェースと上記で定義したホスト名で設定を行います。
使用インタフェースhme0
# /usr/sbin/ipadm create-ip hme0 # /usr/sbin/ipadm create-addr -T static -a hostc5/24 hme0/v4 |
使用インタフェースhme1
# /usr/sbin/ipadm create-ip hme1 # /usr/sbin/ipadm create-addr -T static -a hostc6/24 hme1/v4 |
1-3) /etc/inet/netmasksファイルに、サブネットマスクを定義します。定義内容はHOST-Aと同じです。
2) リブート
以下のコマンドを実行し、システムをリブートします。リブート後は、hme0およびhme1が活性化されていることをifconfigコマンドで確認してください。
/usr/sbin/shutdown -y -i6 -g0
3) 仮想インタフェースの作成
/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha0 -m t -i 192.168.20.2 -t hme0,hme1
4) 仮想インタフェースの活性化
/opt/FJSVhanet/usr/sbin/strhanet
