1.4 運用形態

Expressは、複数のETERNUS ディスクアレイを管理できます。

以下のようなシステム環境で運用できます。なお、ExpressはIPv6環境での運用をサポートしていないため、IPv4環境で運用してください。

基本構成

ExpressマネージャーおよびWebコンソールを、1台のサーバ内に共存できます。

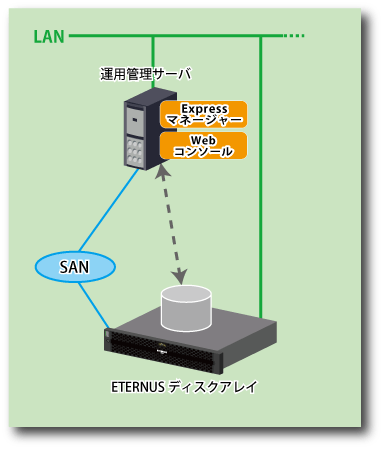

図1.1 Expressの基本システム構成例

ExpressマネージャーとWebコンソールを異なるサーバで動作させることも可能です。その環境の場合、Webコンソールは、ネットワーク(HTTPS通信)を介してExpressマネージャーにアクセスします。

アドバンスト・コピー機能を利用する場合の構成

Expressでは、運用管理サーバからETERNUS ディスクアレイにアドバンスト・コピーを指示します。
アドバンスト・コピーを指示する方法には、以下の2種類があります。

SAN経由のコピー制御(以降、“SAN経由コピー制御機能”と記述します)
LAN経由のコピー制御(以降、“LAN経由コピー制御機能”と記述します)

SAN経由コピー制御機能およびLAN経由コピー制御機能を利用できる装置は、以下のとおりです。

装置名	SAN経由コピー制御機能での運用		LAN経由コピー制御機能での運用
装置名	運用の可否	対応ファームウェア版数	運用の可否	対応ファームウェア版数
ETERNUS DX60 S4/S3 ETERNUS DX100 S4/S3 ETERNUS DX200 S4/S3	○	全版数	○	全版数
ETERNUS DX60 S2	○	全版数	×	－
ETERNUS DX80 S2 ETERNUS DX90 S2	○	全版数	○	全版数
ETERNUS DX60	○	全版数	×	－
ETERNUS AF250 ETERNUS DX200F	○	全版数	○	全版数

SAN経由コピー制御機能を利用する場合は、以下の図のように、ETERNUS ディスクアレイ内に、運用管理サーバがアクセスできる論理ボリュームが必要です。この論理ボリュームを“アクセスボリューム”と呼びます。ETERNUS ディスクアレイの中の論理ボリュームを1つ、アクセスボリューム用として、運用管理サーバに割り当てる必要があります。

図1.2 SAN経由コピー制御機能を利用するシステム構成例

LAN経由コピー制御機能を利用する場合は、アクセスボリュームが不要です。

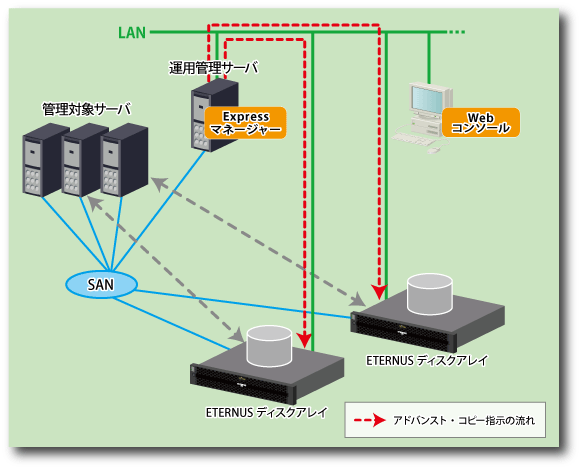

図1.3 LAN経由コピー制御機能を利用するシステム構成例

ETERNUS ディスクアレイのNAS管理

ETERNUS SFでは、運用管理サーバと管理LANで接続されたETERNUS ディスクアレイのNASファイルシステムを運用するための様々な機能を利用できます。
Expressは、NAS環境の管理機能を提供します。

NAS環境の管理は、運用管理サーバまたはWebコンソールから実施します。

NAS環境の管理機能の概要と運用方法は、『ETERNUS SF Express 運用ガイド』を参照してください。
