B.5.3 シングルシステムによるタグVLANインタフェース使用時の設定例（論理IP引継ぎ、同期切替え）

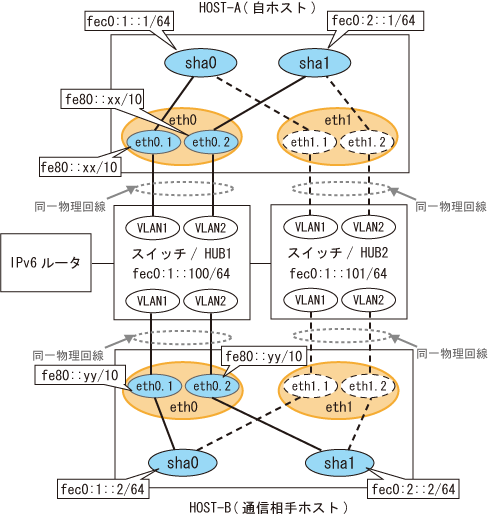

以下のネットワーク構成における環境設定例を示します。

図のIPアドレスにおけるxx,yy等はアドレス自動構成により自動採番されることを表します。

GLS以外のネットワークの設定については、“3.2.2 ネットワークの設定”を参照してください。

[HOST-Aの設定]

1) システムの設定

1-1) /etc/hostsファイルに、使用するIPアドレスおよびホスト名を定義します。

fec0:1::1       v6hosta1   # HOST-Aの仮想IP(1)
fec0:2::1       v6hosta2   # HOST-Aの仮想IP(2)
fec0:1::2       v6hostb1   # HOST-Bの仮想IP(1)
fec0:2::2       v6hostb2   # HOST-Bの仮想IP(2)
fec0:1::100     swhub1     # primary監視先HUBのIP
fec0:1::101     swhub2     # secondary監視先HUBのIP

1-2) /etc/sysconfig/network-scripts/ifcfg-ethX(Xは0,1)ファイルを以下のように設定します。

注意

下記の設定例(/etc/sysconfig/network-scripts/ifcfg-ethX)は、基本ソフトウェア(OS)がRHEL5の場合の例です。詳細については、“3.2.2 ネットワークの設定”を参照してください。

/etc/sysconfig/network-scripts/ifcfg-eth0の内容

DEVICE=eth0
BOOTPROTO=static
HWADDR=XX:XX:XX:XX:XX:XX
HOTPLUG=no
ONBOOT=yes
TYPE=Ethernet

/etc/sysconfig/network-scripts/ifcfg-eth1の内容

DEVICE=eth1
BOOTPROTO=static
HWADDR=XX:XX:XX:XX:XX:XX
HOTPLUG=no
ONBOOT=yes
TYPE=Ethernet

1-3) /etc/sysconfig/network-scripts/ifcfg-ethX.Y(Xは0,1、Yは1,2)ファイルを以下のように設定します。

/etc/sysconfig/network-scripts/ifcfg-eth0.1の内容
DEVICE=eth0.1 BOOTPROTO=static ONBOOT=yes
/etc/sysconfig/network-scripts/ifcfg-eth0.2の内容
DEVICE=eth0.2 BOOTPROTO=static ONBOOT=yes
/etc/sysconfig/network-scripts/ifcfg-eth1.1の内容
DEVICE=eth1.1 BOOTPROTO=static ONBOOT=yes
/etc/sysconfig/network-scripts/ifcfg-eth1.2の内容
DEVICE=eth1.2 BOOTPROTO=static ONBOOT=yes

1-4) /etc/sysconfig/networkファイルに、IPv6のモジュールをロードさせる設定を記述します。

NETWORKING=yes
NETWORKING_IPV6=yes
IPV6TO4INIT=no
VLAN=yes

2) リブート

以下のコマンドを実行し、システムをリブートします。リブート後は、eth0.1およびeth0.2が活性化されていることを、ifconfigコマンドで確認してください。

/sbin/shutdown -r now

3) 仮想インタフェースの作成

/opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha0 -m d -i fec0:1::1/64 -t eth0.1,eth1.1
/opt/FJSVhanet/usr/sbin/hanetconfig create inet6 -n sha1 -m d -i fec0:2::1/64 -t eth0.2,eth1.2

4) HUB監視機能の設定

/opt/FJSVhanet/usr/sbin/hanetpoll create -n sha0 -p fec0:1::100,fec0:1::101 -b on

5) 同期切替えの設定

/opt/FJSVhanet/usr/sbin/hanetpoll copy -n sha0,sha1

6) 待機パトロール機能の設定

待機パトロール機能は1つのみ設定します。

/opt/FJSVhanet/usr/sbin/hanetconfig create -n sha2 -m p -t sha0

7) リブート

以下のコマンドを実行し、システムをリブートします。

/sbin/shutdown -r now
