Interstage Service Integrator V9.5.1 ISI Studio ヘルプ

7.1 ルーティングを作成する

ルーティングを作成する方法について説明します。
操作手順は、以下のとおりです。

1. ISIナビゲータービューに表示されているISIプロジェクト配下のツリーを選択し、ポップアップメニューの[新規ルーティング]をクリックします。
   ⇒[新規ルーティング]ダイアログボックスが表示されます。

   図7.1 [新規ルーティング]ダイアログボックスの画面例



   表7.1 [新規ルーティング]ダイアログボックスの項目

   項目	説明	備考
   ルーティング名	ルーティング名を指定します。 ISIプロジェクト内で一意な名前を指定してください。 以下の文字を組み合わせて指定できます。 半角文字 英数字 -(ハイフン) _(アンダーバー) .(ピリオド) 日本語 全角漢字（JIS第１水準漢字・第２水準漢字） 全角ひらがな 全角カタカナ 全角英字 全角数字 全角記号（機種依存文字を除く）	必須 最大256文字
   説明	ルーティングの説明を指定します。
   ルーティング種別	ルーティングの種別を指定します。以下から選択します。 インバウンド メッセージを受信側サービスエンドポイントへ振り分けます。振り分けるデータを受信するサービスを、[インバウンドルーティング時の接続方式]で指定します。 アウトバウンド メッセージを送信側サービスエンドポイントへ振り分けます。 シーケンス 実行するシーケンスへ振り分けます。	必須
   インバウンドルーティング時の接続方式	インバウンドルーティング時の接続方式を指定します。以下から選択します。 SOAP SOAP接続でのルーティングを行います。 CORBA CORBA接続でのルーティングを行います。 MQ MQ連携でのルーティングを行います。 キュー間転送 キュー間転送でのルーティングを行います。 MQD MQD接続でのルーティングを行います。 カスタム カスタムアダプタ接続でのルーティングを行います。	[ルーティング種別]が“インバウンド”の場合、必須です。
   アウトバウンドルーティング時のメッセージング	アウトバウンドルーティング時のメッセージング方式を指定します。以下から選択します。 同期 同期サービスエンドポイントのルーティングを行います。 非同期 非同期サービスエンドポイントのルーティングを行います。 互換定義 V9.1以前のルーティング定義を作成する場合に指定します。非推奨です。	[ルーティング種別]が“アウトバウンド”の場合、必須です。
   [完了]ボタン	ルーティングを作成します。 ISIナビゲータービューにルーティングが追加され、ルートアイテムが追加されたルーティングエディタがアクティブになります。
   [キャンセル]ボタン	処理をキャンセルし、ダイアログボックスを閉じます。

2. ルーティング情報を指定し、[完了]ボタンをクリックします。
   ⇒ISIナビゲータービューにルーティングが追加されます。また、ルートアイテムが追加されたルーティングエディタがアクティブになります。

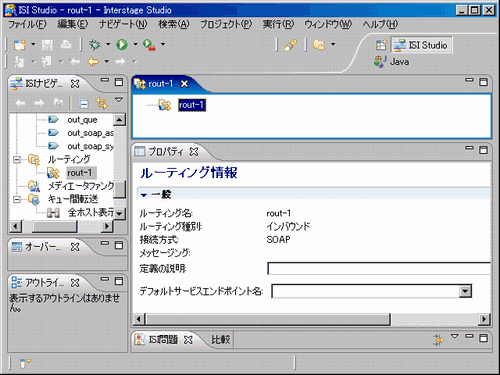

   図7.2 新規にルーティングを作成した場合の画面例



3. プロパティビューで、ルーティングのプロパティを設定します。
   設定方法については、“7.3 ルーティングのプロパティを設定する”を参照してください。

4. ルーティングエディタで、アイテムを設定します。
   プロパティビューで、アイテムのプロパティを設定します。
   アイテムの設定方法については、“7.2 アイテムを編集する”を参照してください。
   アイテムのプロパティの設定方法については、“第11章 ルーティングの定義例”を参照してください。
