条件分岐ブロックをシーケンスに挿入します。操作手順は、以下のとおりです。
ISIナビゲータービューで編集するシーケンスを選択し、ダブルクリックします。
⇒シーケンスエディタに、選択したシーケンスが表示されます。

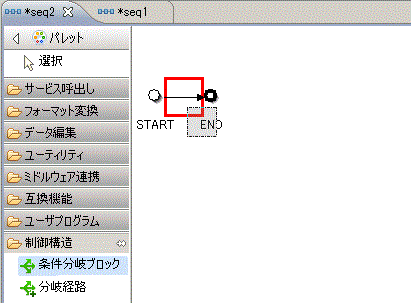

図4.14 条件分岐ブロック挿入前の画面例(シーケンスエディタ)
パレットから「制御構造」フォルダ内の「条件分岐ブロック」をクリックし、シーケンス上の挿入ポイント(矢印上の矩形)にドロップします。
⇒条件分岐ブロックが挿入されます。
図4.15 条件分岐ブロック挿入の画面例(シーケンスエディタ)
図4.16 条件分岐ブロック挿入後の画面例(シーケンスエディタ)
注意
条件分岐ブロックの中にさらに条件分岐ブロックを挿入することはできません。
