PRIMEFLEX for HA Database内部でアプリケーションサーバから接続するための業務ネットワークとして利用します。また、ServerUnit、StorageUnitと接続して、各ユニットを管理するための情報を中継するためのスイッチとしても利用します。
ExternalSwitchの電源ユニットは標準で2台搭載しており、冗長構造になっているため、1台が故障しても継続稼働が可能です。また、ExternalSwitch自体も2台の冗長構成であるため、1台故障してもPRIMEFLEX for HA Databaseの継続稼働が可能です。ExternalSwitchには電源ボタンはありません。電源供給されると使用可能となります。ExternalSwitchは、事前にVLAN設定、ポート開閉が行われており、正しいポートにケーブルが挿されている必要があります。
注意
ExternalSwitchはPRIMEFLEX for HA Database内部のネットワークと、お客様の業務・管理ネットワークに接続するために使用しますが、指示されたポート以外使用できません。“付録H スイッチのポート/使用状態について”を確認して使用してください。

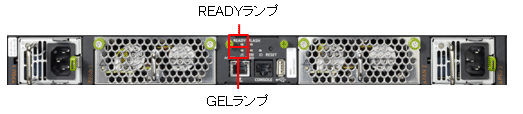

READYランプは、装置の起動状態を示します。起動時は緑色に点灯します。
GELランプは、装置の異常を示します。異常検出時には、オレンジ色で点灯します。

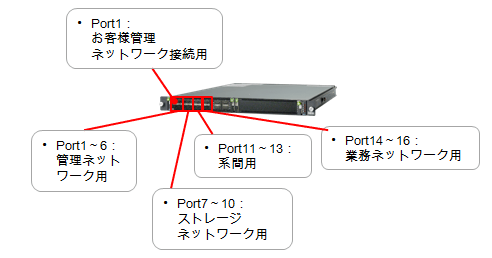

図2.3 ExternalSwitch 概要
図2.4 ExternalSwitchの前面図
