9.2.2 L-Platformの詳細情報の表示

L-Platformの詳細情報を表示するには、以下のように操作します。

  1. [L-Platform管理(構成)]、[L-Platform管理(リスト)]、または[サーバ一覧]ページを表示させます。
    表示方法は、「9.2.1 L-Platform管理の表示ページ」を参照してください。

  2. 対象L-Platformまたは対象サーバを選択したあと、[詳細]ボタンをクリックします。
    [L-Platform詳細]ページが表示されます。

    [L-Platform詳細]ページには、以下の2つの表示形式があります。表示形式は、ページ右上部のボタン()で切り替えることができます。

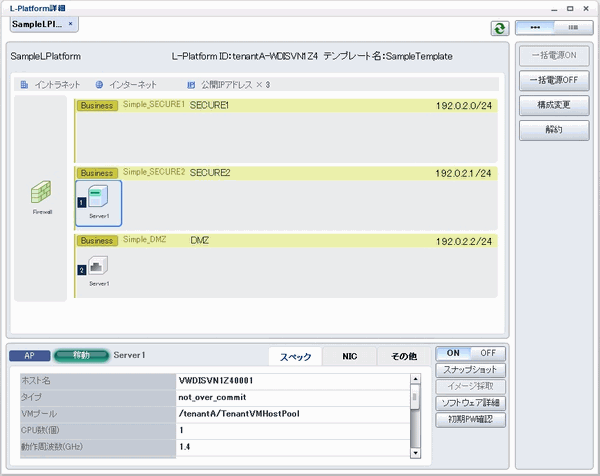

    • L-Platform構成イメージ
      ページ右上部のボタン()をクリックすると、L-Platform構成がイメージで表示されます。

      [L-Platform詳細]ページに表示されるアイコンは以下のとおりです。

      アイコン

      説明

      アイコン

      説明

      イントラネットに接続

      インターネットに接続

      公開するIPアドレス数

      データディスクなし仮想サーバ

      データディスクが1個付いた仮想サーバ

      データディスクが複数個付いた仮想サーバ

      データディスクなし物理サーバ

      データディスクが1個付いた物理サーバ

      データディスクが複数個付いた物理サーバ

      仮想サーバのNIC

      物理サーバのNIC

      グループ化したNIC

      ファイアーウォール

      サーバロードバランサー(SLB)


      [L-Platform詳細]ページに表示される、サーバの状態を示すアイコンは以下のとおりです。
      仮想サーバのディスクなしアイコンの例です。物理サーバおよびデータディスクなし/データディスク1個付き/データディスク複数個付きのそれぞれの場合にも、同様のアイコンがあります。

      アイコン

      説明

      アイコン

      説明

      停止中

      稼働中

      起動中、停止中、配備中、またはフェールオーバー中のサーバ

      起動失敗または停止失敗したサーバ


      [L-Platform詳細]ページに表示される、サーバロードバランサー(SLB)を選択した場合のSLB分散対象のNICおよびサーバを示すアイコンは以下のとおりです。
      仮想サーバのNICおよびデータディスクが1個付いた仮想サーバの例です。各種NICおよびサーバについても同様のアイコンがあります。

      アイコン

      説明

      アイコン

      説明

      SLB分散対象の仮想サーバのNIC

      SLB分散対象のデータディスクが1個付いた仮想サーバ

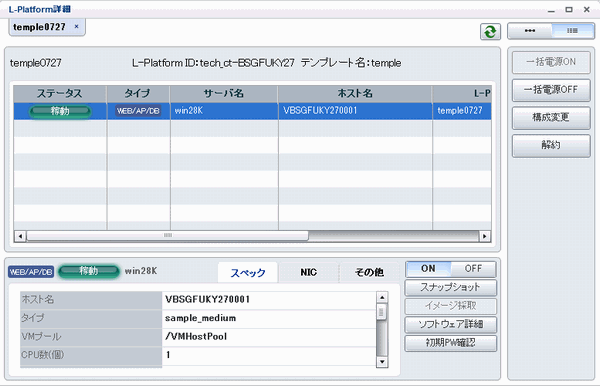

    • サーバ一覧
      ページ右上部のボタン()をクリックすると、L-Platformに含まれるサーバのリストが一覧で表示されます。また、サーバ一覧には、サーバに含まれる拡張ディスクも表示されます。

ポイント

[L-Platform詳細]ページでは、以下のボタンを利用して操作できます。

  • [ソフトウェア詳細]ボタン:ソフトウェア情報の表示

  • [初期PW確認]ボタン:初期パスワードの確認
    L-Platformの設定によっては、"初期パスワードは「」です。"と表示される場合があります。
    L-Platform配備後は、初期パスワードが設定されています。

注意

  • 物理サーバの場合、CPU数、動作周波数、メモリ容量には、L-Platform利用申請時や、L-Platform構成変更によるサーバ追加時に、利用者が指定した値が表示されます。
    また、L-Platformに取り込んだ物理サーバの場合は、取り込んだ時点の値が表示されます。
    このため、物理サーバのCPU数、動作周波数、メモリ容量が変更されても、表示される値は変更されません。
